名前: | ステンシル プリンター | モジュール: | ET-F400 |
---|---|---|---|
PCB分のサイズ: | 50x50mm | PCBの最高のサイズ: | 400X340mm |
PCBの厚さ: | 0.4~6mm | PCBのそり: | <1% |
輸送の高さ: | 900±40mm | 印刷の正確さ: | ±0.025mm |
ハイライト: | SMT の一突きおよび場所機械,smt の一突きおよび場所装置 |
はんだののりの印刷のための理性的なSMTの土台機械輸送の高さ900±40mm

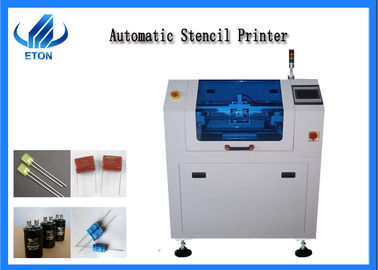

ET-F400自動ステンシル プリンター
SMTパッチはPCBの基礎で処理される、PCBはプリント基板である一連のプロセスの省略を示し。SMTは表面の台紙の技術で、電子工学アセンブリ工業の最も普及した技術そしてプロセスの1つである。
SMT /SMDはPCBの基礎で処理される一連のプロセスの省略を示す。
ET-F400は自動stensilプリンターである
ステンシル プリンターはsmtの生産ライン、ET-F400で非常に重要であるそれ、自動ステンシル プリンターである輸送の高さである860-940のmmの輸送の方向である左右、右/左、左左または右右である。最高の転送速度はプログラム可能な1500mm/sである。
スクリーン・フレーム
ET-F400最高のスクリーン・フレームのサイズは737*737 mmのmminのサイズである370*370 mmの厚さである25-40のmmである。
最高PCBのサイズ400*340 mm
最高PCBのサイズ400* 340のmmおよび最低のサイズのために適したET-F400は50*50 mmである。厚さは0.4-6 mmおよびPCBのそり1%以下ではない。
スクリーン・フレーム | 最低のサイズ | 370X370mm |
最高のサイズ | 737X737mm | |
厚さ | 25~40mm | |
PCBの最低のサイズ | 50X50mm | |
PCBの最高のサイズ | 400X340mm | |
PCBの厚さ | 0.4~6mm | |
PCBのそり | <1% |
特徴
1.ET-F400に理性的な2つの独立したモーターを備えられた印字ヘッドが、非常にある。
2.PCB支援システムは磁気pin/up-downのテーブル調節したり/supportblockである。
3.Clampingシステムは側面の締め金で止めるおよび真空のノズルである。
変数:
輸送の高さ | 900±40mm | |
輸送の方向 | 左右に;Right-Left;左左;右右 | |
転送速度 | プログラム可能な最高1500mm/S | |
板位置 | 支援システム | 調節される/supportblock磁気Pin/Up-downのテーブル 手で |
システムを締め金で止めること | 締め金で止める側面真空のノズル |
クリーニング システム | 、ぬれた乾燥した、真空(プログラム可能な) |
テーブルの調整範囲 | X:±10mm;Y:±10mm;θ:±2° |
位置の正確さを繰り返しなさい | ±0.01mm |
正確さの印刷 | ±0.025mm |
サイクル時間 | <7s> |
プロダクト転換 | <5min> |
必要な空気 | 4.5~6Kg/cm2 |
入力 | AC:220±10%、50/60HZ 1Φ 3KW |
制御方式 | PC制御 |
機械次元 | 1220の(L) X1355 (W) X1500 (H) mm |
機械重量 | およそ:1000Kg |
SMTライン
農産物の異なったプロダクトのために、smtの生産ラインに異なった機械がある。Ledライト ラインのためにのような、私達は積込み機、荷役、ステンシル プリンター、退潮のオーブン、コンベヤーを準備する必要がある。
ETONの会社はあなたのconvinenceに実際に多くを知り、協同を持ちたいと思えば全ライン機械を私達に連絡しなければならない提供する:Joy@eton-mounter.comか+8613590151025
