名前: | ステンシル プリンター | ブランド: | Eton |
---|---|---|---|
品質保証: | 1 年間 | PCB分のサイズ: | 80x50mm |
PCBの最高のサイズ: | 1200X350mm | PCB の厚さ: | 0.4~6mm |
PCBのそり: | <1% | スクイージ圧力: | 0~15Kg |
ハイライト: | SMT の一突きおよび場所機械,smt の一突きおよび場所装置 |

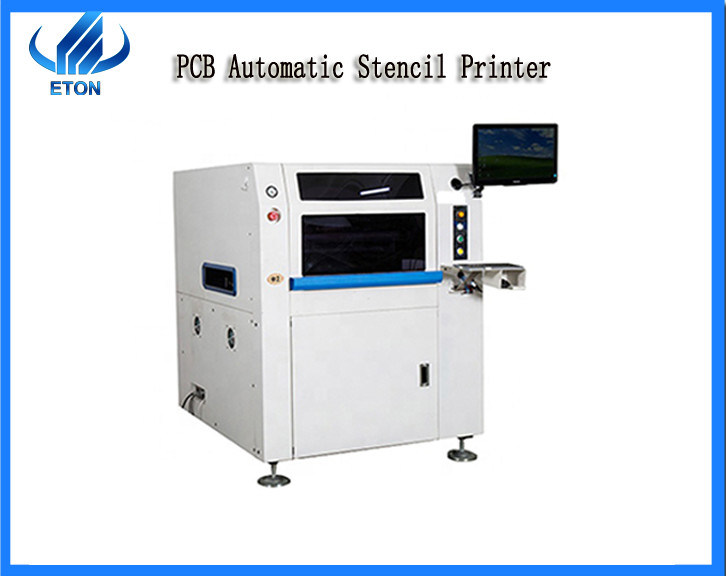

フル オートマチックのSmtのステンシル プリンター/PCBスクリーンの印字機/はんだののりプリンター
ET-F1200自動ステンシル プリンター
smtラインの必要な装置
はんだののりの印字機はSMTの生産のプリント基板のためのはんだののりを作り出すための必要な装置です。はんだののりの印字機は半自動およびフル オートおよび手動に分けることができます。一般に、はんだののりの印字機は自動はんだののりの印字機と呼ばれます。はんだののりの出版物は高速で印刷する全体のはんだののりを最大限に活用し、非常に速いです。
ET-F1200変数
項目 |
ET-F1200 | ||
スクリーン・フレーム | 最低のサイズ | 737X300mm | |
最高のサイズ | 1500X750mm | ||
厚さ | 25~40mm | ||
PCB分のサイズ | 80X50mm | ||
PCBの最高のサイズ | 1200X350mm | ||
PCBの厚さ | 0.4~6mm | ||
PCBのそり | <1% | ||
輸送の高さ | 900±40mm | ||
輸送の方向 | 左右に;右/左;左左;右右 | ||
転送速度 | プログラム可能な最高1500mm/S | ||
板位置 | 支援システム | 調節される/supportblock磁気Pin/Up-downのテーブル 手で |
|
システムを締め金で止めること | 側面に締め金で止めることの真空のノズル | ||
スクイージの速度 | 6~200mm/sec | ||
スクイージ圧力 | 0~15Kg | ||
スクイージの角度 | 60°/55°/45° | ||
スクイージのタイプ | ステンレス鋼(標準)、プラスチック | ||
ステンシル分離の速度 | プログラム可能な0.1~20mm/sec | ||
クリーニング システム | 、ぬれた乾燥した、真空(プログラム可能な) | ||
テーブルの調整範囲 | X:±10mm;Y:±10mm;θ:±2° | ||
位置の正確さを繰り返して下さい | ±0.015mm | ||
印刷の正確さ | ±0.03mm | ||
サイクル時間 | <12s> | ||
プロダクト転換 | <5min> | ||
必要な空気 | 4.5~6Kg/cm2 | ||
入力 | AC:220±10%、50/60HZ 1Φ 3KW | ||
制御方式 | PC制御 | ||
機械次元 | 2200 (L) X1200 (W) X1500 (H) mm | ||
機械重量 | およそ:1500Kg |
フル オートの印刷機の特徴
最初に:はんだののりの印字機はより理性的、簡単であるように設計され前の物の複雑な操作のプロシージャを除去し、1ボタン操作を許可します。速度はまた自由に調節することができます。速い考え、絶食できゆっくり減速します。同時に、スクレーパーの角度は万能の経験が作動すること便利に作るように自由に調節することができます!
二番目に:よいスクリーンセーバーの設計があります。これは余りに長くのために使用されたスクリーンの損傷の使用を避けます。この機能はまたすばらしい範囲にタッチ画面の使用時を改善する使用時間を単独で調節できます;
第3:内部システムの調節によって、単方向印刷および二方向印刷の形態は調節することができます。同時に従って従って、それはまたいろいろな印刷モードの必要性にいくつかの字枠を対処できます、単一の字枠、ケイタリングを合わせ各印刷の要求に避けます。はんだののりの印字機は十分にこのポイントからのビジネスを反映します。能力。
