商品の詳細:
お支払配送条件:
|
名前: | ステンシル プリンター | モジュール: | ET-F1500 |
---|---|---|---|
ブランド: | Eton | 寸法: | 2500 (L) X1200 (W) X1500 (H) mm |
重量: | 1800kg | スクイージの速度: | 6~200mm/sec |
ハイライト: | SMT の一突きおよび場所機械,smt の一突きおよび場所装置 |
PCBのはんだののりの印刷のためのSmtプリンターを印刷する自動PCBののり

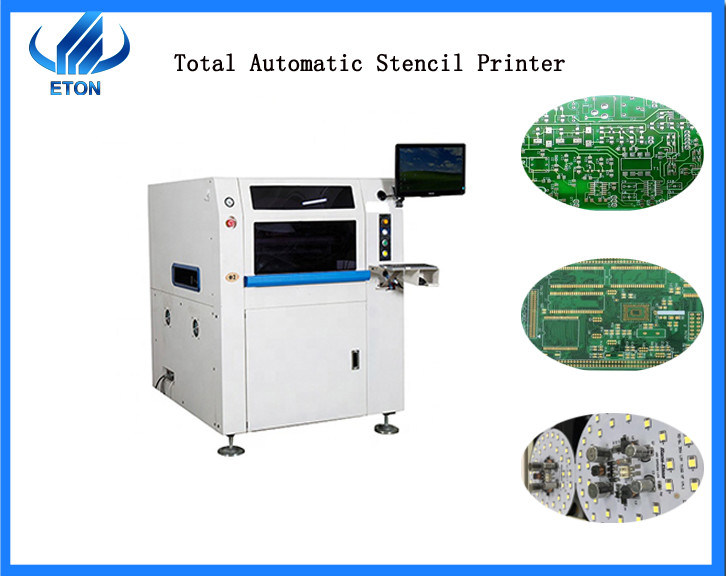

ET-F1500自動ステンシル プリンター
ステンシル プリンター印刷プロセス
印刷はPCBの表面に一定の材料を(はんだののりか接着剤)加えるために何度も繰り返し開くことができる流体力学ベースのプロセスです
一般に、印刷は非常に簡単なプロセスです。PCBはある特定の間隔でまたは鋼板または金網が付いている完全な接触で保たれます。
刃の行為の下の物質的な流れおよび鋼板または金網の表面上の流れ、および盛り土切断の版の上面。材料がPCBの表面に付き、スクリーンまたは鋼板から最終的にPCBを分けるように、PCBに材料のイメージを残す。
はんだののりの印刷プロセスでは、基質はテーブルに置かれ、機械か真空によって締め金で止められます。
ET-F1500は自動ステンシルプリンターです
ET-F1500は自動smtの生産ライン、forsaveの労働およびお金に適用できます。
ET-F1500変数
1. 機械次元:2500 (L) X1200 (W) X1500 (H) mm
2. 機械重量:およそ:1800Kg
3. 必要な空気:4.5~6Kg/cm2
4. 入力:AC:220±10%、50/60HZ 1Φ 3KW
5. 制御方式:PC制御
6. 位置の正確さを繰り返して下さい:±0.015mm
7. クリーニング システム:、ぬれた乾燥した、真空(プログラム可能な)
8. スクイージの角度:60°/55°/45°
9. スクイージの速度:6~200mm/sec
スクリーン・フレーム
1. 最低のサイズは1100*300 mmです
2. 最高のサイズは1800*750 mmです
3. 厚さは25-40のmmです
PCBのサイズ
1.The最高PCBのサイズは1500*350 mmです
2.The最低PCBのサイズは80*50 mmです
3.The PCBの厚さは0.4-6 mmです
4.The PCBのそり <1>
輸送
1.Transport高さは860-940のmmです
左右に2.Transport方向サポート、左左右/左、右右
3.The最高の転送速度はプログラム可能な1500 mm/sです
PCBの位置
1.The支援システムは調節される/supportblock磁気pin/up-downのテーブルです
システムを締め金で止める2.Theは側面に締め金で止めることの真空のノズルです
企業収益
シンセン、2011年にセットアップされる中国にあるETONのオートメーション装置のCo.株式会社。、そこに配置機械工業に独立生産部、R & Dのチーム焦点を合わせています、販売および売り上げ後のサービス部は団結します。中国、即ちシンセン、チョンシャンおよび杭州に3つのオフィスがあります。またデリーおよびムンバイ、インドにオフィスがあります。
私達の会社は全体的な顧客のための国際的な地域開発会社です。私達の配置機械は20ヶ国ずっと以上に輸出され、評判が高いです世界中。米国のような、韓国、ドイツ、エジプト、トルコ、ベトナム、TUNISA
等。
