Length*Width*Height: | 1104*1584*1655mm | 総重量: | 950kg |
---|---|---|---|
PCBの長さの幅: | 最高:400*350mm分:50*50mm | 土台の速度: | 45000 CPH |
No.ofの送り装置の場所: | 32 PC | No.ofのノズル: | 10 PC |
ハイライト: | DOBの球根の一突きおよび場所機械,一突きおよび場所機械45000CPH,中間の速度DOBの球根Mounter |

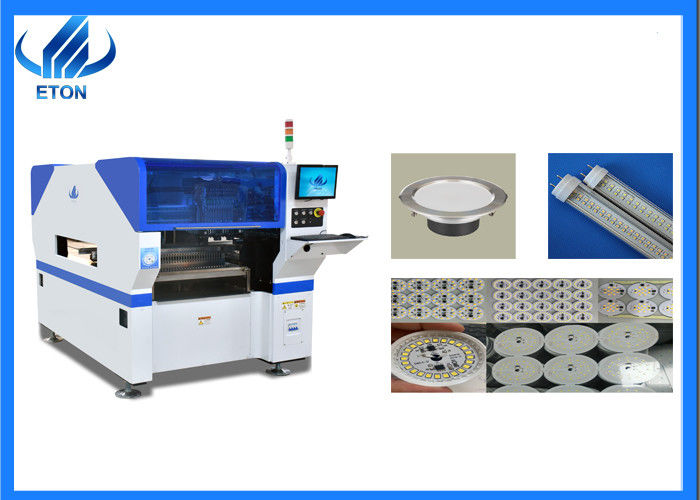

高精度の中間の速度DOBの球根の一突きおよび場所機械RT-1
技術的な変数 | |
Length*Width*Height | 1104*1584*1655mm |
総重量 | 950kg |
PCBの長さの幅 | 最高:400*350mm分:50*50mm |
精密の取付け |
±0.02mmの視野の直線、 印の視野 |
速度の取付け | 45000CPH |
部品 | LED、抵抗器、コンデンサー、定形部品、等。 |
力/パワー消費量 | 380AC、50Hz/6つのkw |
No.ofの送り装置の場所 | 32 PCS |
No.ofのノズル | 10 PCS |
高さの取付け | <>25のmm |
DOBの製造業のためのSMTラインの主要なプロセス
ステップ1:PCBの印刷物のはんだののり
ステップ2:PCBにLEDの破片およびコンデンサーの大きい部品を取付けること。
ステップ3:PCBが付いている部品を一緒に溶接することへのPCBが付いている熱するはんだののり。
別のタイプのDOB PCBA
線形球根のPCBA
DOBおよび球根のために適したRT-1 SMTラインだけでなく、しかしまた他の多くのプロダクトのために適した。
高精度の印刷、SMTの生産の最初のパス
SMTパッチの処理の利点
アセンブリ密度は高い、電子プロダクトは小さく、パッチの要素の重量、容積および重量のライトは従来の差込式の要素の約1/10だけである。SMTの一般使用が40%~60%、電子プロダクトの容積減った、重量が60%~80%の。高い信頼性および強い振動抵抗によって減る後。低いはんだの共同欠陥率。高周波はよい。減らされた電磁石およびrfの干渉。オートメーションを実現し、生産の効率を改善すること容易。減らされた費用30%~50%まで。保管材料、エネルギー、装置、マンパワー、時間、等。
