商品の詳細:
お支払配送条件:
|
製品名: | 導かれた一突きおよび場所機械 | 最高PCBのサイズ: | 500*300mm |
---|---|---|---|
PCBの締め金で止めること: | 締め金で止めるシリンダー調節可能なトラック幅 | いいえ。カメラの: | 4 PC |
頭部のNO: | 20 PC | 部品の範囲: | 0201-10mmのパッケージおよびIC等 |

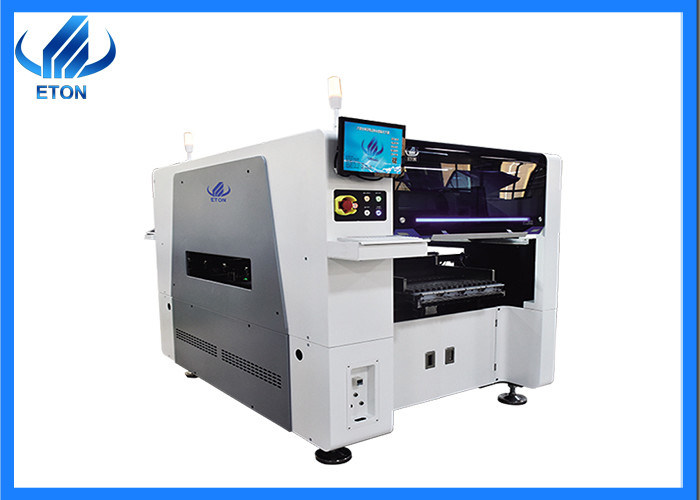

LEDの街灯製造機械90000CPH一突きおよび場所機械
導入
別名、生産ラインに取付けて、「機械」を、「表面台紙システム」の(表面の台紙システム)それは接着剤ディスペンサーまたはスクリーンの印字機の後で正確に表面の台紙の部品を取付けるために配置の頭部の移動によって、形成される。PCBのパッドに置かれる装置。手動および自動2に分けられる。
働き主義
配置機械はあく挿入の穴なしで産業オートメーションの別のプロダクトとして記述することができる印刷版の指定位置に直接表面取付けられた部品を付け、はんだ付けすることができる。配置機械は配置の頭部および静的なレンズで主に構成される。最初に、配置の頭部はノズルをつかみ、パッケージのタイプ、構成数および他の変数の輸入された配置の部品に従ってPCBの対応する位置の部品を吸収する;第二に、静的の視野の処理プログラムに従ってレンズ積み込みの部品を検出し、識別し、そして一直線に並べる;最終的に、配置の頭部はPCB板の対応する位置に部品を取付ける
操作手順
1. 配置の前の準備、のような:プロダクト プロセス文書を準備し、プロダクト配置の細部を準備し、そして構成の指定に合う送り装置を準備する;
2. 配置機械を追い出しなさい:機械を装置の安全技術的な操作手順に従って始め、機械の空気圧が条件を満たすかどうか確認するために注意しなさい。PCB板の幅に従ってトラック幅を調節しなさい;
3. オンライン プログラミング
4. 送り装置を取付けなさい
5. 基準マークおよび部品の視覚イメージを作りなさい;
6. 試験ののり
7. 大量生産
8. 点検
変数
次元(L*W*H) | 2317*1376*1762mm |
総重量 | 1700kg |
PCBの長さの幅 |
最高:(単一PCB) 500*450mm;(二重PCB) 500*300mm 分:50*50mm |
PCBの厚さ | 0.5-4.5mm |
PCBの締め金で止めること | 締め金で止めるシリンダー調節可能なトラック幅 |
No.ofの送り装置の場所 | 32 PCS |
No.ofの頭部 | 20 PCS |
速度の取付け | 90000 CPH |
力 | AC 380 V |
オペレーティング環境 | 6つのKW |
一突きおよび場所機械の特徴
1. 高速配置機械は、0201の部品を取付けることができる
2. これは二重モジュール、合計20の頭部、各部10の頭部が付いている多機能機械、2つのタイプのプロダクトを同時に作り出すことができるである。
3。X軸は磁気はさみ金モーター、Y軸でありZ軸はサーボ モーター、非常に良い業績および高精度である。
4。それは理性的でしたり、異なったタイプの球根、パネル、ライト、街灯、力の運転者、他の電子板、等のようなLEDライトそして電気板を、作り出すことができる
5。その高精度(正確さ)はLEDの破片、抵抗器、コンデンサー、ICに、形づけた部品等を適用する。
6. それは高速機械、最適速度である90000CPHである
なぜ私達を選びなさいか。
パッケージおよび配達
FAQ
1. PCBのコンベヤー機械を供給するか。
:はい、私達はコンベヤー、一突きおよび場所機械、退潮のオーブン機械、等のような全SMTライン機械を、供給する。
2. 印刷のために適したこの自動ステンシル プリンター機械は照明運転者板であるか。
:はい、機械が非常に高精度、最高PCBのサイズのためにの適したこの自動ステンシル プリンターは400*340mmであり、正確さの範囲0.025mmを印刷する。
3. この機械保証は何であるか。そしていかに販売サービスの後のについてか。
:私達は、保証の間に、1つの年の保証をあらゆる部品修理される必要がある提供し、取り替えられる自由でであって下さい。そして私達は取付けるために機械を支え、オンラインで訓練は、またリモート・コントロール機械サポート機械非常に容易のために作動するである。
4. 私する農産物のために適したあなたの機械をこのプロダクトは導かれた表示を作り出したいと思うか。
:はい、私達は導かれた表示製造業に全SMTラインを提供できるステンシル プリンター機械、一突きおよび場所機械、退潮のオーブン機械、コンベヤー機械、等を含んでいる
5. 私達機械のための経験をであるそれは作動のために困難作動してもらわないか。
:私達の機械は非常に容易である!友好的な人間-機械インタフェースは、学びやすくおよび容易オペレータ訓練の数日内の機械を制御できる。
6. 私、支払ってもいい私はインド・ルピーでインドからあるか。
:そう残念、この順序は米ドルかCNYによってだけ支払を支える。そして私達はまたAlibabaによって支払を直接支える。
