商品の詳細:
お支払配送条件:
|
PCBの厚さ: | 0.6-6mm | スクイージの速度: | 6-300mm/sec |
---|---|---|---|
スクイージ圧力: | 0-10kg/cm | 転送速度: | プログラム可能な最高1200mm/s |
MAXのサイズ(スクリーン・フレーム): | 737mm | 最低のサイズ(スクリーン・フレーム): | 470mm |
スクリーン・フレームの厚さ: | 25-40mm | PCBのサイズ: | 最高:520*350mm分:50*50mm |
ハイライト: | プログラム可能な自動ステンシル プリンター,2ヘッド自動ステンシル プリンター |
機械特徴
PCBの輸送および締め金で止めるシステム
PCBの負荷の方向は自由に選ばれ、結合することができる。
詰め込むことを防ぐべき独特な制作された内部ギヤ コンベヤー ベルト。
プログラム可能な輸送の速度制御はPCB停止をより精密にする。
効果的にPCBをPCBと鋼鉄網間の十分に釣り合った接触を保障するために締め金で止めるように適用範囲が広い側面クランプおよび区分されたサポートを採用しなさい。
最上に設計されていたモジュール ドライブ構造は効果的に機械が高精度の印刷の条件を満たすことができるように、プラットホームの口径測定の安定性を改善し、微調整の下でultra-small伝達を実現する。構造は簡単、信頼できる、調節可能の便利であり、異なった厚さのPCB板のサポートPINの高さ調節はすぐに実現することができる。
ステンシル位置方式
ダイレクト接続のスクレーパーを掛けるアーチの橋型の懸濁液。
鋼鉄網のサイズはよく、広い適用の可能性と普遍的、である。
区分された固定鋼鉄網フレーム。
スクレーパー システム
スクレーパーの順調順調保障する鋳造アルミのスクレーパーのビーム。
プログラム可能な懸濁液の自動調整式のステッピング モーターの運転者の印字ヘッド。
タイプ スライドの柵の構造を置く両側のある二重スライダーは印刷の前後に動くことの正確さそして滑らかさを保障する。
前後スクイージの異なった圧力条件および持ち上がり、はんだののりの漏出を防ぐために、低下の安定性に従って刃にある特定の伸縮性がある締め金で止める設計、スクイージの圧力、持ち上がる速度、印刷速度があり、印刷範囲はすべてソフトウェア調節可能である。PCBの別の条件を満たすためにいろいろdemouding方法を提供しなさいよい印刷制御プラットホームを顧客に与えなさい。
スライドの柵のタイプ スクレーパー システムは、操作の安定性を寿命を延長するために改善し。
十分にクローズド・ループ スクレーパー圧力フィードバック装置はscrper圧力をいつも監察し、印刷をより完全にする。
埋め込まれたスケール、決して落下。
操作インターフェイス
Easy-to-learnおよび使いやすく友好的な操作インターフェイス
よいHuman-machineダイアログ機能を使って
各ステップのためのプロンプトの教授および運行機能のプログラム ファイルを、作りなさい。
中国語間の1キー スイッチと英語、操作の丸太と、欠陥の記録分析および診断および他の機能。
イメージおよび光学系
XのY軸はでサーボ モーターによって両側を運転される高精度の粉砕の球ねじを採用する。
偏光子は中加えられ、異なった形の印は自動的にそして正確に、そして上部の、下および同軸三方均一光源つかまれる。
機械変数

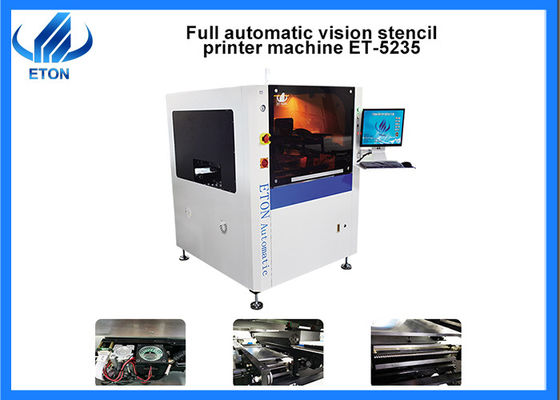

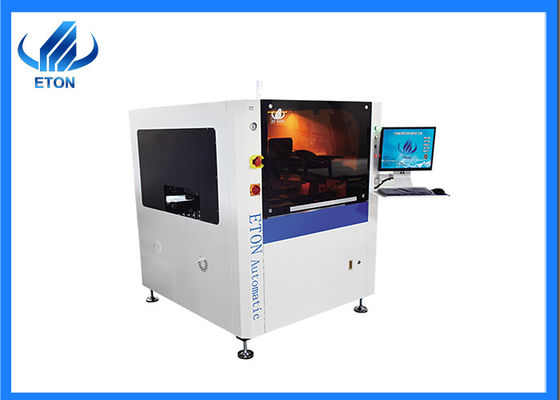

モデル | ET5235 |
スクリーン・フレーム |
最高:737mm 分:470mm 厚さ:25-40mm |
PCBのサイズ |
最高:520*350mm 分:50*50mm |
PCBの厚さ | 0.6-6mm |
PCBのそり | <1> |
輸送の高さ | 900±20mm |
転送速度 | 最高:プログラム可能な1200mm/s |
印字ヘッド | 2つの独立したダイレクト接続のmotor-driven印字ヘッド |
スクイージの速度 | 6-300mm/sec |
スクイージの角度 | 55° (標準) |
スクイージのタイプ | 鋼鉄スクレーパー(標準)、PVのスクレーパー(選択) |
クリーニング システム | 、ぬれた乾燥した、真空(プログラム可能な) |
重量 | 700kg |
PCBの移動の頭上式の高さ | 10mm |
会社
展覧会
国内:広州Guangya展覧会、上海ミュンヘン展覧会、重慶LED展覧会等。
外国に:タイ展覧会、トルコ展覧会、インド展覧会、ムンバイ展覧会、デリー展覧会、パキスタン展覧会、エジプト展覧会等。
サービス
高いサービス効率は、そこにインドのサービス オフィスである。インドのほかに、私達にまたエジプト、トルコでローカル エンジニアがある。時機を得たサービスを与えることができる。
中国エンジニアはオンライン サービスを提供する。必要ならば、中国エンジニアは自由のためのあなたの工場に取付ける訓練来。
最初に質、顧客指向、連続的な改善。
24時間オンライン答えるべきあなたのために。
パッケージ
ステップ1:装置をから防ぐストレッチ・フィルムが付いている覆い。
ステップ2:湿気を防ぐために機械が交通機関の間に乾燥させておくことができるように、真空のペーパー包装およびmoisture-proof袋。
ステップ3:交通機関の間に機械への損傷を防ぐために機械を修理する使用革紐および三角木。
ステップ4:各々の輸出された機械は丈夫な輸出木箱が、渡されたプロダクトがよいことを保障するために装備される。
FAQ
販売サービスの後で海外があるか。
はい、私達はテクニカル サポートを外国に提供してもいい。技術的な問題があれば、私達のエンジニアは時機を得たサポートを与える。外国に、私達にインド、トルコおよびエジプトのオフィスおよびローカル エンジニア、等がある。
自動ラインおよび半自動ラインの相違は何であるか。
SMTの生産ラインは主にステンシル プリンター、一突きおよび場所機械、オーブン機械を含んでいる。
自動ラインおよび半自動ラインの大きい相違は価格および労働である。自動ラインはより高い費用を多くの労働費用を救うために要求した。通常1人のオペレータは十分である。しかし半自動ライン必要性少なくとも2人の労働者。
あなたの機械質は何であるか。
私達に私達の自身の工業団地がある。生産中心点およびR & Dの中心および機械質を保証する質の点検中心がある。
最低の量のあなたの会社のための発注は何であるか。
1台のセット機械はまた命令するために混合された順序歓迎される歓迎される
