モデル: | HT-T9 | 長さ: | 3100mm |
---|---|---|---|
幅: | 2300mm | 高さ: | 1550mm |
総重量: | 1700kg | PCBの長さの幅: | 250mm*ang長さ |
No.ofの送り装置の場所: | 68PCS | No.ofの頭部: | 68PCS |

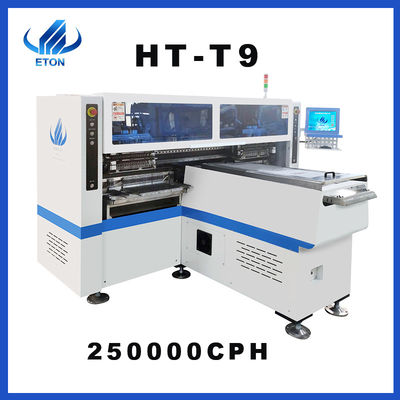

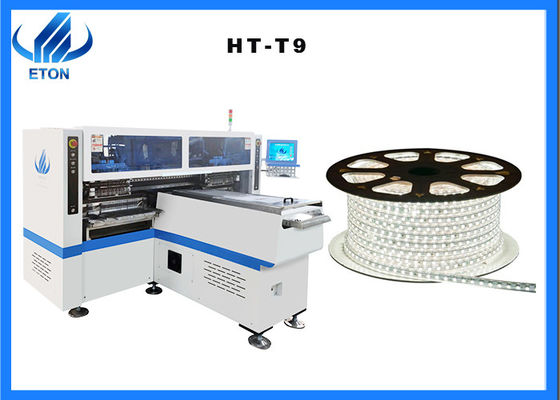

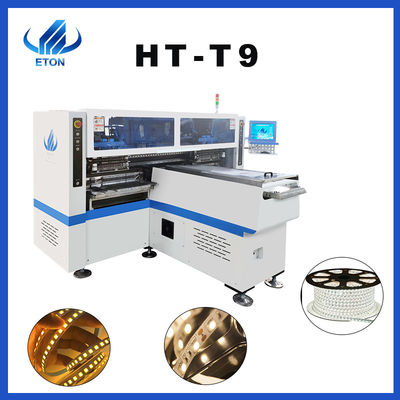

一突きおよび場所機械SMT生産ライン生産を処理する10m柔らかなライトのストリップPCB
0.5m、1M、5m、25m、50mおよび100m柔らかいランプのストリップのプロセスそして適用
適用範囲が広いLEDライト ストリップ、即ちFPCライト ストリップの工程は、次の通りある:
FPCランプのストリップの工程
ステップ1:半自動印字機が付いているはんだののりの印刷:最初に暖かいはんだののりは、そしてそれをかき混ぜ、次に印字機の鋼鉄網に少量を置いた。量ははんだののりがスクレーパーの3分の2にとき回転刃の前進達するときよりよい
ステップ2:配置機械配置:印刷されたPFCを据え付け品に置きなさい、配置の位置に自動的に板を差し向ければ、配置機械はPCB板に正確に配置の部品を置く
ステップ3:手動検出:LEDのストリップのLEDの極性を(かどうか短絡があるかどうか、そして抵抗の価値が正しいかどうかかどうか土台が相殺される、逆がある)点検しなさい。
ステップ4:退潮はんだ付けすること:退潮はんだ付けすることによってランプのビードおよびPCBを一緒にはんだ付けしなさい
ステップ5:完成品の点検:悪い溶接、錫のビード、短絡、等があるかどうかプロダクトの出現を点検することは必要である。それからプロダクトの電気性能がそのままであるかどうか、そして変数が正しいかどうかテストするべき電気点検がある
ステップ6:包む、手動包装
変数
モデル | HT-T9 |
次元 | |
長さ | 3100mm |
幅 | 2300mm |
高さ | 1550mm |
総重量 | 1700kg |
PCB | |
PCBの長さの幅 | 250mm*any長さ |
PCBの厚さ | 0.5-1.5mm |
PCBの締め金で止めること | 吸着、シリンダー副木、調節可能なトラック幅に掃除機をかけなさい |
モードの取付け | 選び、別に置いているグループ |
O.S. | |
システム | Windows7 |
ソフトウェア | 独自にR & D |
表示 | タッチ画面のモニター |
入力装置 | キーボード、マウス |
視野システム | |
カメラのNO | 5 PCS (デジタル カメラ) |
視野の直線、印の訂正 | |
精密を取付けることを繰り返しなさい | ±0.02mm (繰り返しの精密) |
高さの取付け | ≦5mm |
速度の取付け | 200000~250000CPH |
部品 | LED 3014/3020/3528/5050およびコンデンサー、抵抗器、橋整流器、等。 |
部品スペース | 0.5mm |
送り装置の場所のNO | 68 PCS |
頭部のNO | 68 PCS |
力 | 380AC 50のHZ |
LEDの柔らかなライトのストリップの基本的な知識
共通ランプのビードのタイプ:3014/2835/5630/5050、等
一連/並列接続の部品:1。ランプのビードおよび抵抗器はシリーズで接続される。2。LEDランプ バンドのランプのビードの接続モードは混合された関係である、すなわち、複数のランプのビードはグループにシリーズで接続され、それから何人かのグループは並行して接続される
ランプのビードおよび抵抗:1:1、2:1、3:1、4:1、6:1
ランプ ベルトのタイプ:低電圧ランプ ベルト、高圧ランプ ベルト、S字形ランプ ベルト、ネオン ライト ベルト
ランプのストリップの数:メートルごとの30のランプ、48のランプ、60のランプ、74のランプ、96のランプ、144のランプ、90のランプ、120のランプ、単一の列および二重列
部品の照射角度:共通の照射角度は120度である。明るい角度がより大きければ、よりよい乱視の効果は。但し、ライトの明るさは相応じて減る
色温度:暖かい白(2200k-3500kについて)
正常な白(4000k-6000kについて)
冷たい白(6500kの上で)
サービス
維持の期間1年
1つの年の保証は、保証の間に、修理され、取り替えられる必要があるあらゆる部品自由である
ソフトウェアおよびハードウェア寿命の維持
無料なアップ グレード ソフトウェアは、ソフトウェア範囲ETONによって成長してであり、従って私達は全寿命の無料なアップ グレードの更新を支える
規則的の訪問の顧客および情報を集めるため
規則的の訪問の顧客。私達は異なった都市の異なった展覧会に、同時に、私達訪問し、ローカル顧客を支え、私達のサービスをそして集める時間の顧客の提案のフィードバックを毎年出席する
技術および装置についての最も最近の情報を提供しなさい
私達は私達の顧客に専門の技術の提案を与える。そして私達の顧客と更新済ニュースを共有しなさい
オンサイト・サービス
私達にムンバイとしてインドで公式の場所があり、ニューデリーにまたエジプトで、場所がある。私達のエンジニアを時機を得たサービスに与えることができるトルコ。
あなたの必要性に従って。捧げられた上級エンジニアは自由のためのあなたの工場に取付け来、機械を作動させる方法を訓練する。
