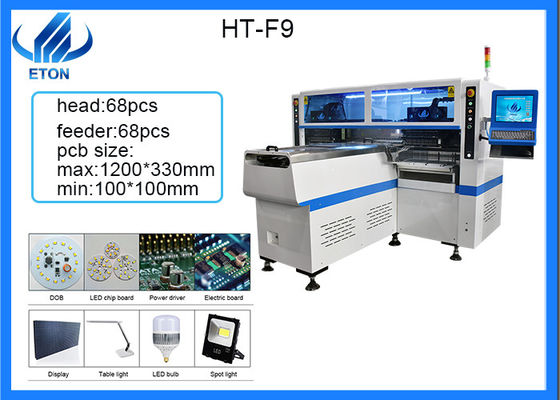

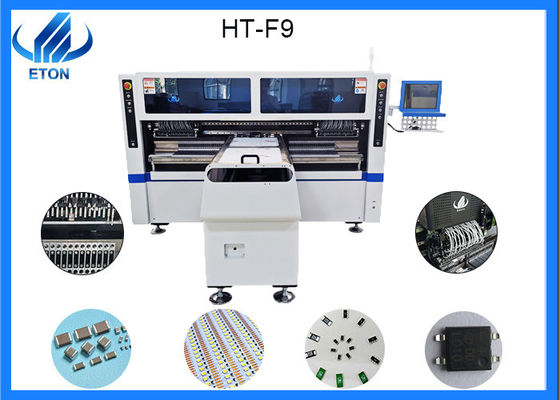

SMTの土台機械は導かれた3014,3020,3528,5050の抵抗器、bridgrのrectfiersに導かれたライト、土台機械に適用する適用する

SMTの土台機械は導かれた3014,3020,3528,5050の抵抗器、bridgrのrectfiersに導かれたライト、土台機械に適用する適用する

特徴

0.6 M、0.9 M、1.2 M堅いPCBおよび0.5 Mの1つのM LEDの適用範囲が広いストリップに適用しなさい。4つのタイプの高容量の材料との同時に作成。LEDの破片および抵抗器の割合の板のために利用できる。

腕4のmodul、各々の取付けの部分のための17のノズルは二倍になる、部品A/B/C/Dは別または同期的に取付けることができる。

自動的に口径測定、RGBのために利用できる高精度。

排他的なパテントの技術:取るべき取付けるべきグループおよびグループ。

技術的な変数

次元:2700*2300*1550mm

総重量:1700kg

PCBの長さの幅:最高:1200*330mm分:100*100mm

PCBの厚さ:0.5-5mm

PCBの締め金で止めること:空気調節可能な圧力

モードの取付け:グループの盗品およびグループの置くこと

ソフトウェア:独自にR & D

速度の取付け:200000-25000CPH

精密を取付けることを繰り返しなさい:±0.02mm （繰り返しの精密）

高さの取付け:≦5mm

部品:LED 3014/3020/3528/5050およびコンデンサー、抵抗器、橋整流器、等。

No.ofのカメラ:5pcs

力のcomsumption:6KW

No.ofの頭部:68pcs

No.ofの送り装置:68pcs

SMTライン

特徴:

SMTの部品の電子プロダクト、サイズおよび重量の1.highアセンブリ密度、小型および軽量はSMTの一般使用の後に従来の差込式部品の約1/10だけ、電子プロダクト減らす40% |容積の60%、重量、60% | 80%をである。

2.High信頼性およびanti-vibration能力。低いはんだの共同欠陥率。

3.Good高周波特徴。減らされた電磁石および無線周波数の干渉。

オートメーションを実現する4.easyは生産の効率を改善する。30% | 50%コストを削減しなさい。材料、エネルギー、装置、マンパワー、時間を等救いなさい。

頭部

SMTのノズル、SMT SMTのmounterが各部分が付いている実際の接触を吸収し、取付けるのに使用されている。サイズが、分類のための基礎ある一般に直径のサイズがある。

1.Nozzle材料:

（1）プラスチック ノズル:摩耗が、直接取り替えることができるとき名前としてプラスチック ノズルは提案する、ノズルの材料はプラスチックから成っている、この種類のノズルは不均等な電子部品の表面のために適しているまたは粘着性がある電子材料は、プラスチック ノズルの利点安価であるが、ゴム製 ノズルの購入が、使用のためのより多くのゴム製 ノズルを買うことゴム製 ノズルの生命は長くない、規則的な取り替え、それのための必要性推薦される。

（2の）ダイヤモンドの鋼鉄吸引のノズル:固体、耐久および使いやすく、しかし高いの利点は、費用効果が大きい高くない。

（3の）タングステン鋼鉄吸引のノズル:、耐久強い、タングステン鋼鉄吸引のノズルしかし、しかし白くなること、しかしまた使用し続けること容易オイルのペンのコーティングで白くなる。

（4）陶磁器のノズル:陶磁器のノズルはない白く、非常に壊れやすくないです、壊れること容易ではない。

2.Nozzle形:吸引のノズルの形に角目、円形、vスロットがある、共通の電子材料は在庫SMT機械に相当して市場で一般に利用可能、直接買うことができるある場合もあるである上記の板は使用された側面図を描かれた部品であるかまたは大きい材料、電子部品に合う必要がある。
