商品の詳細:
お支払配送条件:
|
モデル: | YT202 | 保証: | 1年、12か月 |
---|---|---|---|
名前: | SMDの破片Mounter、SMTは機械、SMTの破片Mounterを選び、置く | 適用: | SMDの生産ライン、SMTの土台の射手機械、SMT機械のためのSMTの生産ライン、 |
電源: | 380V 50HZ | 条件: | 元の100%真新しい |
製品名: | 場所機械\ LED Mounter \ LEDアセンブリ機械、自動SMTの土台の射手、SMTの射手機械 | 重量: | 1700KG |
速度の取付け: | 90000 CPH | 使用法: | サーキット ボード アセンブリ、SMTの土台機械、SMD |
次元: | 2317*1376*1762mm | 送り装置: | 32pcs |
頭部: | 10PCS | ||
ハイライト: | LEDの生産の一突きおよび場所機械,一突きおよび場所機械10頭部,LEDの土台機械10頭部 |

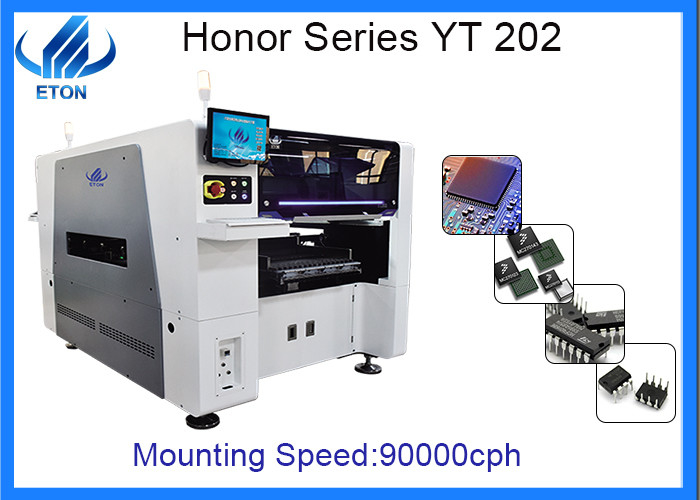

一突きおよび場所機械10頭部LEDの電子工学の生産の機械類
プロダクト細部
型式番号:YT202
次元:2317*1376*1762mm
頭部:20pcs
重量:1700kg
速度の取付け:90000CPH
力:380AC 50HZ
送り装置:32pcs倍モジュール
PCBのサイズ:
MAX:500*450mm (単一PCBの)/500*300mm (倍PCB)
分:50*50mm
PCBの厚さ:0.5-4.5mm
中心の部品:モーター
ブランド:ETON
視覚カメラ:輸入されたカメラの4set
原産地:広東省、中国
保証:1年
PCBAについて
プロセスおよび技術
1. 接続:1. Vカット結合しなさい:細分化機械の使用、滑らかな細分化セクションのこの方法それに続くプロセスの悪い影響無し。
2. ピンホール(切手の穴)関係を使用しなさい:接着機械据え付け品の安定性の穂軸プロセスがまた、かどうかトラック上の差込の影響考慮するべきである、そしてかどうかアセンブリ アセンブリかどうかひびの後でぎざぎざを考慮する必要があれば。
PCB材料:
G10、G11、FR4、FR5有機質繊維板PCB SMTの温度および穂軸、THTの温度の比較的小さい影響。
3. パッドのコネクターの配線の影響およびSMTの生産のによ穴の位置:
不適当なパッドの関係およびによ穴が「Steal」のはんだとして機能するかもしれないのでパッドのコネクターの配線におよびによ穴の位置に退潮の炉からSMTの溶接の収穫の大きい影響が、液体のはんだ吸われるある。次の条件はプロダクトの質のためによい:
(1)はパッドのコネクターの幅を減らす:現在の収容量およびPCBの製造業がサイズの制限なければ、パッドのコネクターの最高の幅は0.4 mmであるまたは1/2のパッドの幅は、より小さい場合もある。
(2)伝導性テープ(例えば、地面、電源)の大きい区域に接続されるパッドは狭いワイヤーとできればより少し長さがより0.5 mm接続されない(大きくない幅すばらしくないより0.4 mmか幅はより1/2の幅にパッドを入れる)。
(3)パッドへの側面またはコーナーからのAvoid接続ワイヤー。できれば、接続ワイヤーはパッドの後部の中間から入る。
(4)直通の穴はSMTアセンブリのパッドの近くにまたは直接置かれるべきではない。理由は次のとおりである:パッドの直通の穴は穴および原因のはんだにはんだの接合箇所を去るためにはんだを引き付ける;よい緑の保護があっても直接パッドの穴の近くで、それにより深刻なときはんだの接合箇所の基本編隊を妨げるタブレットの建設の現象に変えるはんだの共同浸潤の速度、それを導く脱熱器効果を引き起こすかもしれない。
(5)長さの狭い関係ラインが付いている直通の穴とパッド間の関係はできればより少しより0.5 mm折られない
FAQ
Q:Iつはどの種類の原料をSMTのために準備されるラインべきであるか。
:準備されて主に下記のものを含んでいる必要とする:PCB、はんだののり、部品、送り装置、ノズル等。
Q:全SMTラインを支えることができるか。
:はい、私達はほしければ、私達であるこの分野で専門全SMTライン解決を提供してもいい。
Q:機械価格あなたのよりそれほど低いなぜかか。
:、彼らのセリング・ポイントは価格でありあるが、私達のセリング・ポイントは質である市場の私達より安いある皮をむく機械があると言った。私達はETONの一突きおよび場所機械の質保証してもいく、価値は私達の価格よりずっと多くある。
