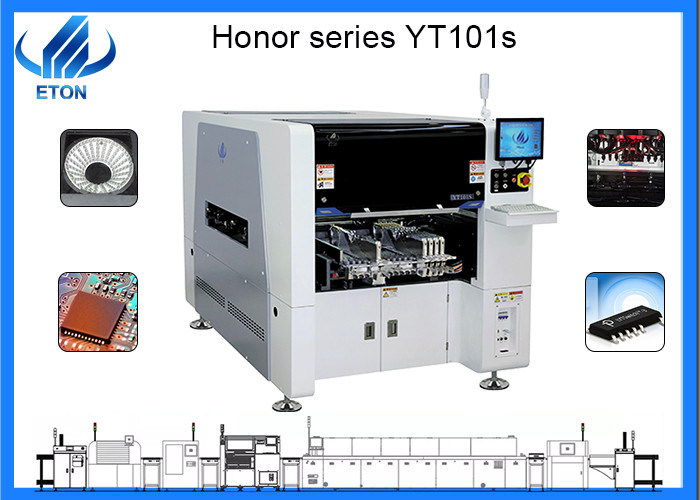

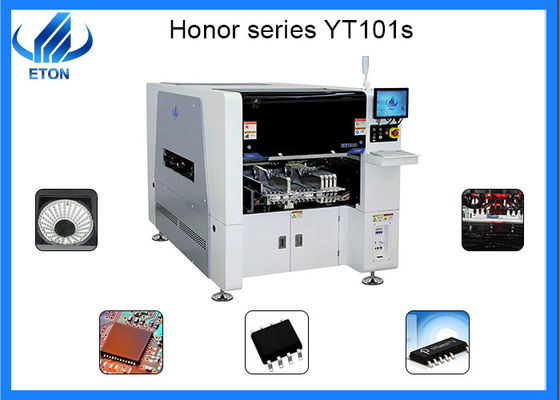

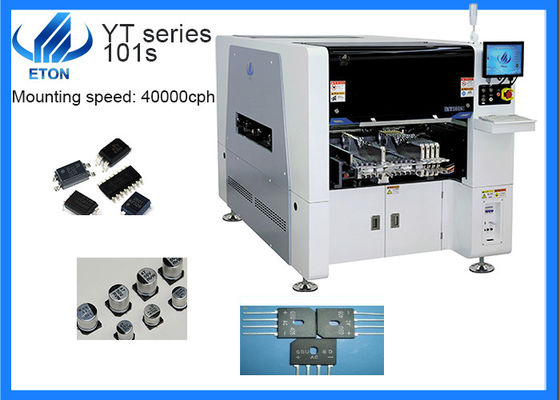

ICの部品のためのSMTの一突きの場所機械10pcs頭部16pcsの送り装置

頭部の10pcsおよび送り装置の16pcsのICの部品のための最も最近のSMTの一突きおよび場所機械

プロダクト細部

型式番号:YT101s

次元:2154*1376*1762mm

構成の範囲:0201-40 *40mmのパッケージおよびIC等。

PCBのサイズ:MAX:500*350mm/MIN:50*50mm

PCBの厚さ:0.5-4.5mm

No.ofのカメラ:2セット

頭部:10pcs

重量:1700kg

速度:40000CPH

力:380AC 50HZ

送り装置:16pcs

中心の部品:モーター

ブランド:ETON

私達の企業収益

ETONはだけでなく、光電高速SMTの分野の指導的地位を取りが、またSMT高速SMT SMTの分野の進歩をし、そして首尾よく高い費用性能の比率の複数のSMT高速普遍的なSMT、プロダクトを照明、表示、電子工学、運転力、家庭電化製品、新しいエネルギーおよび他の企業で広く利用されている開発した。未来に見て、ETONはよりスマートな、専門絶えず市場へ「より有効で、より低い消費」の製品とサービスを提供することに「国民の有名なブランドを、国際的な一流企業」を目的として造るために、私達努力している作成する。

ICの部品

IC （集積回路）は破片にプラスチック基質の集積回路によって、形作られる多数のマイクロエレクトロニック部品（トランジスター、抵抗器、コンデンサー、等）である。今日ほとんどすべての破片見るためにICの破片と電話することができる。

部門

機能的構造による1.Classification:

アナログの破片およびデジタル集積回路。

2. 工程の分類に従って:半導体の集積回路およびフィルムの集積回路。3.Theフィルムの集積回路はまた厚いフィルムの集積回路およびフィルムの集積回路を分類する。

3. 異なったタイプの伝導性の分類に従って:

両極集積回路および単極集積回路。両極ICの製造工程は複雑、パワー消費量大きい、集積回路の代表持っているTTL、ECL、HTL、STTLおよび他のタイプをである。

単極ICに簡単な製作プロセスの利点、集積回路をのCMOS、NMOS、PMOSおよび他のタイプ表す大規模な集積回路の低い電力の消費および容易な製作がある。

4. 目的による分類:テレビのための集積回路、音声、DVDプレイヤー、ビデオデッキ、コンピュータ（マイクロコンピューター）、器官、コミュニケーション、カメラ、リモート・コントロールのための集積回路、言語、警報および他のアプリケーション特有の集積回路。

コモン・センスの検出

1. 確認するためことを、溶接の会社、はんだの蓄積全く溶接の質、事実上の溶接をもたらすこと容易な気孔率。一般に通電時間3秒以下、注意深く集積回路を溶接されたり、ピン短絡間の電気抵抗計の測定、確かめることをはんだの付着現象およびそれから電源を接続するために点検しない。

2. 計器の内部抵抗は大きいべきである。集積回路のピンのDC電圧を測定するとき、20K ω/Vより大きいメートルの頭部の内部抵抗のマルティメーターがさもなければ選ばれるべきである、あるピン電圧の測定の間違いは大きい。

3. 力の集積回路の熱放散への注意。力の集積回路はラジエーターなしで高い発電で働くためによい熱放散があり、割り当てられるべきではない。

4. 鉛はである損なわれた部品、ずっと小さい部品を選ぶべきである内部集積回路を取り替えるために周辺コンポーネントを加える必要性のような適度な、配線は可聴周波電力増幅器IC間の埋まっているターミナルとの不必要な寄生カップリング、取り引きおよびアンプ回路を避けて適度なべきである。
