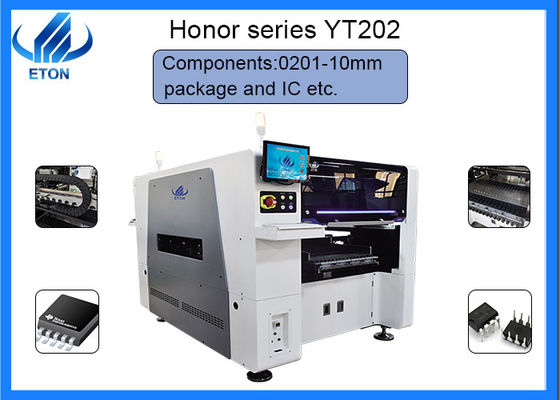

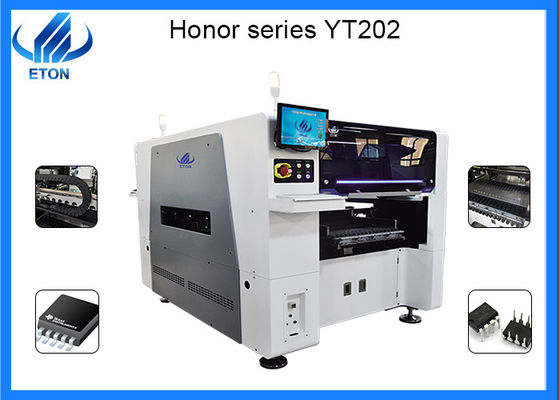

ICの部品のための90000 CPHの一突きそして場所装置の倍の柵

二重柵が付いているICの部品のための最も新しい一突きおよび場所のmounter

変数

モデル:YT202

次元:2317*1376*1762mm

総重量:1700kg

PCBの長さの幅:

最高:500*450mm （単一PCBの）/500*300mm （倍PCB）

分:50*50mm

PCBの厚さ:0.5-4.5mm

カメラのNO:4pcs

精密の取付け:±0.02mm

高さの取付け:<20mm>

速度の取付け:90000 CPH

部品:0201-10mmのパッケージおよびIC等。

力:380AC 50hz 6kw

送り装置の場所のNO:二重側面:32pcsの総テープ リールのパッケージ64pcs

ノズルのNO:20pcs （二重側面）

二重柵のコンベヤー:

私達が知っているようにYT202は複線のmounterである

機能

SMTのコンベヤーはSMTおよびAIの間の関係のために適している生産ライン。それはまたPCBの緩衝、点検、テストまたは電子部品の手動挿入に使用することができる。それは他の装置が付いている信号の関係に使用することができる

利点:

1.Doubleトラックはより有効、large-volume生産の順序のために適したである

2.Dualトラック効率は改良し、アクセスの版の時間を減らす

2つの柵間の3.The最も簡単な区別は2つのプロダクトを作り出す効率が版を取る時間を、機械の土台の効率、および機能を移すために高める減らすことである

装置の安定性を改善する4.robust設計
ねじ調節方法の幅への5.smooth平行
6.optionalサーキット ボードのテスト モード
顧客の要求に従う機械の7.length

8.Variable速度制御

集積回路

定義

IC （集積回路）は破片にプラスチック基質の集積回路によって、形作られる多数のマイクロエレクトロニック部品（トランジスター、抵抗器、コンデンサー、等）である。今日ほとんどすべての破片見るためにICの破片と電話することができる。

構成

集積回路はミニチュア電子デバイスまたは部品である。ある特定のプロセスを使用して、回路の必要なトランジスター、ダイオード、抵抗器、コンデンサー、コンダクターおよび他の部品および配線は貝で小さい部分または複数の小さい半導体の破片または誘電性の基質のそれで一緒に連結され、それから内部に閉じ込められるなされ、すべての部品が構造的に統合される必須回路機能のミニチュア構造を形作る管は、これ電子部品の小型化、低い電力の消費および高い信頼性の方の大きいステップである。

テストのコモン・センス

1. ICを点検し、修理する前に集積回路および関連回路の働き主義を、理解するテストする前に各ピンのIC、内部回路、主要な電気変数、機能、およびピンの正常な電圧、波形および周辺コンポーネントの働く原則の機能をよく知られる必要である。

2. テストによりピン間の短絡、電圧測定を引き起こさないまたは波形をテストするオシロスコープの調査とメートルのペンか調査は集積回路ピン短絡、それによって引き起こされる滑走のためにない直接ピンに接続される周辺プリント回路で測定してがよいする。

3. 厳しく変圧器、それを直接貝が基づいていた装置が付いている力の分離の変圧器なしでTV、音声、ビデオおよび他の条件をテストすることを隔離しないで基づかせていた試験装置が付いているTVの、可聴周波およびビデオ装置に触れることを禁止する禁止する。
