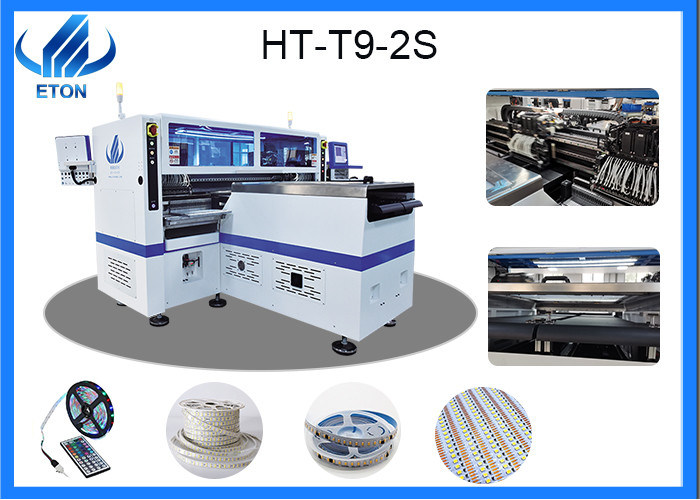

圧延のストリップ、適用範囲が広い導かれたストリップのためのSMTの破片の一突きそして場所機械

圧延のストリップ、適用範囲が広い導かれたストリップのためのSMTの破片の一突きそして場所機械

変数

次元:3454*3035*1777mm

総重量:3100のkg

PCBの長さの幅:250*any長さ

PCBの厚さ:0.1-0.5mm

PCBの締め金で止めること:吸着、シリンダー副木、調節可能なトラック幅に掃除機をかけなさい

モードの取付け:グループの盗品およびグループの置くこと

速度の取付け:500000 CPH （最適速度）

精密を取付けることを繰り返しなさい:±0.05mm （繰り返しの精密）

高さの取付け:≦5mm

部品:LED 3014/3020/2835/5050およびコンデンサー、抵抗器、橋整流器、等。

送り装置の場所のNO:136pcs

頭部のNO:136pcs

力:380AC 50のHZ

パワー消費量:9.6kw

SMTは何であるか。

SMTは取付けの後に表面取り付けの技術、それであるPCBの部品をはんだ付けするプロセスである。従ってそれはステンシル プリンター、一突きおよび場所機械、退潮のオーブンを必要とする。はんだののりはステンシル プリンターによってPCBで逃される

一突きおよび場所機械は部品を選び、次にの退潮はんだ付けすることもっとしっかりと付くためにそれらを一緒にはんだ付けするPCB.Afterに取付ける。

私達の一突きおよび場所機械は第2映像のPCBAにあなたがはっきり2つの映像と比較されるそれを見ることができる小さい部品の取付けによって最初の映像の裸PCBをそこにである第2映像のもっとたくさんの部分回す。

生産ライン

重大さ

1つは、電子プロダクト小型化を、前に使用したずっと穴があいた差込式部品を縮まってない追求する

2つの電子プロダクトより完全な機能に、集積回路（IC）の使用、高統合ICが大規模な、穴があいた部品、表面の台紙の部品を使用しなければならない特にない。

3、大量生産のオートメーション、顧客の必要性を満たし、市場の競争力を高める低価格、大量の、良質プロダクト。

4の電子部品の開発、集積回路（IC）の開発。

5つは、半導体材料の技術回転のリスト命令的である

FAQ:

Q:私はL/Cによって支払ってもいいか。

:支払で長時間無駄になるL/Cの支払のプロシージャは複雑である。あなたの生産の計画を遅らせ、機会を遅らせる機械を得るためにその結果、より長く待つ必要がある。信用状に間違いがある場合、あなたの費用を増加する間違いを訂正するために料金を支払わなければならない。

Q:私はCIF価格を使用してもいいか。

:CIF価格の必要性は貨物、EXWの価格に基づく保険料を加え、インド配達運送業者は私達のものをあなたのよりもっと満たす。そう実際にEXWをより簡単し、あなたのための費用を救うことは。
