商品の詳細:
お支払配送条件:
|
モデル: | YT202S | 保証: | 1年、12か月 |
---|---|---|---|
適用部品: | SOP | 名前: | SMDの破片Mounter、SMTは機械、SMTの破片Mounterのsmtのノズルを選び、置く |
適用: | SMDの生産ライン、SMTの土台の射手機械、SMT機械のためのSMTの生産ライン、 | 電源: | 380V 50Hz |
条件: | 、元の100%新しい真新しい | 製品名: | 場所機械\ LED Mounter \ LEDアセンブリ機械、自動SMTの土台の射手、SMTの射手機械 |
重量: | 1700kg | 速度の取付け: | 80000 CPH |
タイプ: | 自動 | 使用法: | サーキット ボード アセンブリ、SMTの土台機械、SMD、LED |
次元: | 2788*1686*1375mm | ||
ハイライト: | LEDの運転者板土台機械,80000 CPH LEDライト土台機械,リニア モーターLEDライト土台機械 |
ドッキング車が付いているLEDライト運転者板土台機械
製品の説明

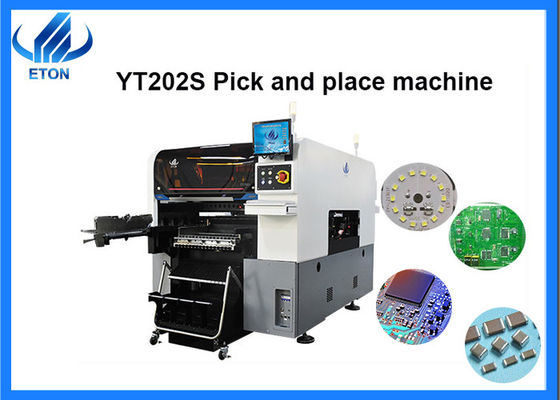

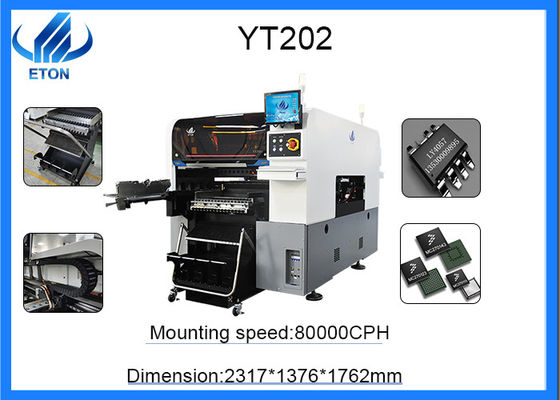

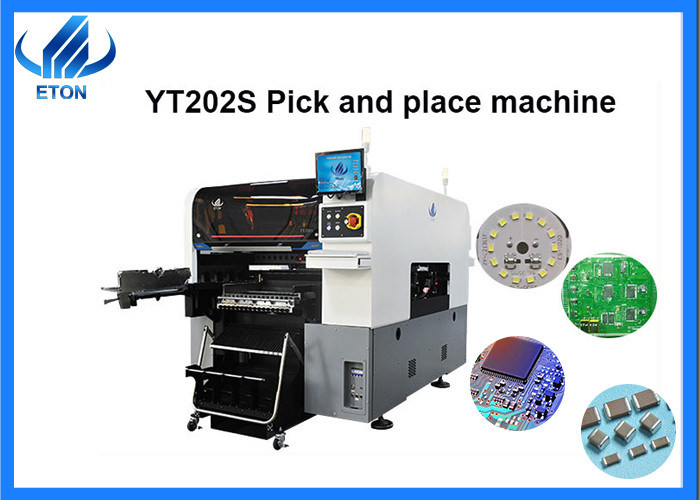

YT202S SMTの一突きおよび場所機械は、YT202sの理論的な速度機械の出現からの80000 CPH、まず最初に、これら二つのモジュールである大体同じである。最も大きい相違はyt202sに2つの取付けの頭部があることである。
機械が働くとき、それらはそれぞれ2 PCBsのために働く。2つのプロダクトは同時に作り出すことができる。1側面に停止働くことおよび反対側は働き続ける。それらは独自に制御される。非常に理性的。
yt202sの主要なガイド・レールはまた上限磁気リニア モーターである。それに高精度がある。
特徴
機械配置の安定性、速度および正確さを改善するのに使用されている高精度磁気リニア モーター。
これは耳障りなスケール、それであるヘッド配置の正確さをある程度は定める探知装置である。
抗力鎖は、機能ワイヤーを摩耗から保護し、機械の耐用年数を延長することである。
私達のYT202一突きおよび場所機械は4台のカメラを備えている、1つのモジュールは2台のカメラを備えている、それは飛行認識のカメラおよび印のカメラである。これは飛行認識のカメラであり、これは印のカメラである。役割は機械配置の正確さを改善することである。これはまた私達の多機能機械が精密部品をなぜ取付けることができるか理由の1つである。
この多機能機械の各配置の頭部は異なった部品を取付けることができる独立したサーボ モーターによって制御される。
私達の産業コンピュータはETONによって、ソフトウェア独自に、中国人および英国操作インターフェイスと発達し、操作は理解しやすく、易い。
変数
PCBのサイズ |
最高のサイズ:500mm*450mm (単一PCB) 500mm*300mm (倍PCB) 最低のサイズ:50mm*50mm |
PCBの厚さ | 0.5-4.5mm |
PCBの締め金で止めること | 締め金で止めるシリンダー調節可能なトラック幅 |
カメラのNO | 4セット/最下の視野のカメラの認識 |
繰り返しの精密 | ± 0.02mm |
速度の取付け | 80000CPH (最適速度) |
部品の範囲 | 分0201 ~40*40mmのテープ リールのパッケージおよびICの皿の送り装置等。 |
位置モード | 光学 |
PCB工業のX線の点検
近年、BGA、QFN、CSP、フリップ破片および他の区域の配列部品はずっと電子製造業で広く利用されている。他の部品と比較されるBGAのようなそれにより小さいピン・カウントが、相互ピン インダクタンスおよびキャパシタンスおよびよりよい熱放散がある。但し、BGAにまた欠点がある。例えば、SMTの後に、肉眼かAOIテストによってパッケージの下ではんだの接合箇所のはんだ付けする質を判断することは困難である。
X線装置はX線の強い浸透に基づいている。ランプの管は効果的に測定されるべき目的を突き通すことができる高圧の下でX線を出す。イメージの性能は別の密度および厚さが多様化させた原因、はんだの接合箇所の検出を実現するためにである。はんだの質を保障するためには、ますます製造業者ははんだの接合箇所を隠す部品のX線の点検を選択している。
