| モデル: | HT-F7S | 名前: | 一突きおよび場所機械 |
|---|---|---|---|
| フィーダーステーション: | 68個 | 頭部: | 34個 |
| 給餌方法: | ダブルモーター付き電動フィーダー | モードの取付け: | グループピッキングとグループプレイスメント |
| 速度の取付け: | 180000 CPH | 基板サイズ: | 100×100mm～1200×330mm |
| ハイライト: | 180K CPH SMT Mounter,1mのストリップSMTの土台機械,長く軽いSMTの土台機械 |
||

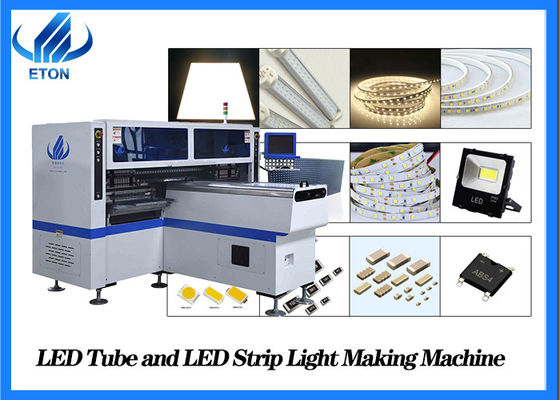

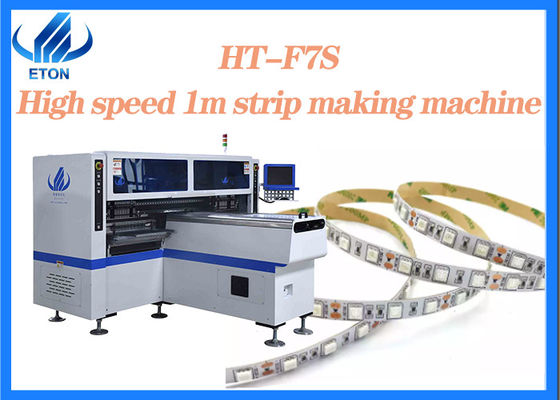

長いライト1M導かれたストリップのための180K CPHの高速mounter
Techincal変数
| モデル | HT-F7S | ||
| 次元 | 2700*2300*1550mm | PCBの長さの幅 | 最高:1200*330mm分:100*100mm |
| 総重量 | 1700kg | PCBの厚さ | 0.5-5mm |
| PCBの締め金で止めること | 空気調節可能な圧力 | システム | Windows7 |
| モードの取付け | グループの一突きおよびグループの場所 | ソフトウェア | 独自にR & D |
| 精密の取付け | ±0.02mm （繰り返しの精密） | 速度の取付け | 150000~180000 CPH |
| 高さの取付け | ≦5mm | 部品 | LED 3014/3020/3528/5050およびコンデンサー、抵抗器、橋整流器、等。 |
| カメラのNO | 5セット（デジタル カメラ） | 部品スペース | 0.5mm |
| 視野の直線、印の訂正 | 力 | 380AC 50のHZ | |
| パワー消費量 | 6kw | コンベヤー伝達 | 最大長:1200のmm |
| オペレーティング環境 | 23℃±3℃ | 伝達速度 | >500mm/sec |
| 伝送方向 | 単一（右のleft→かright→は去った） | 方法の位置 | 光学 |
| 転送方式 | オンライン ドライブ | 空輸補給 | 0.4-0.6mpa （4-6kgf/cmの²） 150N/min |
| 電気制御 | ETONによる独立した研究開発 | X、YのZ軸ドライブ方法 | 上限磁気線形motor+のサーボ モーター |
| 動作制御カード モジュール1のセット | ETONによる独立した研究開発 | 送り装置の場所のNO | 68 PCS |
| 送弾路 | 二重モーターを搭載する電気送り装置 | 頭部のNO | 34 PCS |
特徴
1. 0.6m、0.9m、1.2m堅いPCBおよび0.5m、1m LEDの適用範囲が広いストリップに適用し、LEDの破片および抵抗器のあらゆる割合の板のための利用できる高容量の4つのタイプ材料と同時に作り出す。
2. 腕4モジュール、各々の取付けの部分のための17のノズルは二倍になる、パートAかパートB別または同期的に取付けることができる。
3. 自動的に口径測定、RGBのために利用できる高精度。
4. 排他的なパテントの技術:グループの盗品およびグループの台紙の置くこと。
5. IPC9850容量:200000-250000 CPH
企業収益
シンセンETONのオートメーション装置CO.、株式会社
ETONは2011年に、であるSMTの高速一突きおよび場所のR & D、生産、販売およびサービスおよびSMTの周辺オートメーションに焦点を合わせる製造業およびプロセス解決の提供者で鋭敏装置会社創設された。
経験
SMTの一突きおよび場所機械に焦点を合わせること10年以上
プロダクトは韓国、インド、ベトナム、チュニジア、エジプト、トルコ、ロシア、ブラジル等を含む20以上のヶ国そして地域に、輸出した。
ETONはSMT貿易の一流の製造業者であるために9つの発明のパテント、112の実用的なパテント、知的財産の技術の12のソフトウェア版権を、得た。
パッケージadn配達
機械の私達のパッケージは泡の綿を真空パックが付いているそして交通機関の間に最適の状態の機械を保護するために装備されるトラックによって箱を、使用している。
配達:空気および陸上輸送での海によって、
