商品の詳細:
お支払配送条件:
|
モデル: | HT-T9-2S | name: | pick and place machine |
---|---|---|---|
製品範囲: | 5m、10m、25m、50mの長い導かれたストリップを転がす100mロール | 送り装置の場所: | 136PCS |
頭部: | 136PCS | 送弾路: | インテリジェントダブルヘッドフィーダー |
モードの取付け: | グループピッキングとグループプレイスメント |

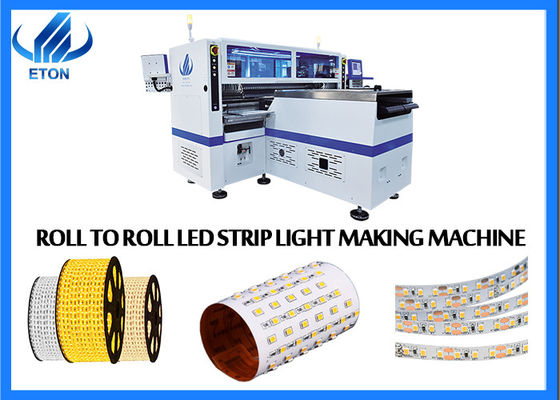

500000 CPHの長いLEDのストリップを転がす100MロールのためのSMTの一突きそして場所の土台機械
特徴:
1:4つのタイプの転がる高容量の材料を同時に作り出すことと作り出す、適用範囲が広いストリップおよびロールの1M、5M、50Mのまたは長さのために利用できる。
2:腕4モジュール、各々の取付けの部分のための17のノズルは二倍になる、パートAかパートB別または同期的に取付けることができる。
3:自動的に口径測定、RGBのために利用できる高精度
4:排他的なパテントの技術:選ぶべき取付けるべきグループおよびグループ
機械tachnical変数
モデル | T9-2S |
次元 | 3454x3035x1777mm |
総重量 | 3100kg |
/PCB | |
PCBの長さの幅 | 250の(±10) mm*Any長さ |
PCBの厚さ | 0.1-0.5mm |
PCBの締め金で止めること | 吸着、締め金で止めるシリンダー調節可能なトラック幅に掃除機をかけなさい |
モードの取付け | グループの盗品およびグループの置くこと |
O.S. | |
システム | Windows 7 |
ソフトウェア | 独自にR & D |
表示 | LED表示 |
MESシステム | カスタマイズされて(選択) |
視野システム | |
No.ofのカメラ | 10セット(デジタル カメラ) |
視野alignment+Markの訂正 | |
精密の取付け | ±0.05mm/±0.05mm (繰り返しの精密) |
高さの取付け | ≤5mm |
取付ける速度(最適)を | 二重側面500000CPHの単一の側面250000CPH |
部品の範囲 | LED3014/3020/2858/505および抵抗器のコンデンサー、橋整流器 |
部品スペース | 0.5mm |
力 | 380AC 50HZ |
パワー消費量 | 9.6KW |
オペレーティング環境 | 23℃±3℃ |
コンベヤー伝達 | MAXの長さ:1000mm |
伝達速度 | >500mm/sec |
伝送方向 | 選抜する(left→rightかright→left) |
転送方式 | オンライン ドライブ |
位置モード | 光学 |
ガスの消費 | 0.4-0.6mpa (4-6kgf/cmの²) 150N/min |
電気制御 | ETONによる独立した研究開発 |
動作制御カード モジュール1のセット | ETONによる独立した研究開発 |
X、YのZ軸ドライブ方法 | 上限磁気リニア モーター+Servoモーター |
供給システム | |
送り装置の場所のNO | 136PCS (単一ステーション68PCS) |
No.ofのノズル | 136PCS (単一の側面68PCS) |
送弾路 | 電気送り装置は単一モーターを採用する |
smtの生産ライン
T9-2Sは超高速であり、導かれた滑走路端燈を、特に転がす、ワイヤー ロールのための専門の一突きおよび場所機械導かれたストリップの長さを、10mのような、25m、50m、100m、等すぐに作り出すことができない。
会社の利点
2011年に組み立て以来、ETONは経験12年以上過す。2020年に、江西省の理性的な工業団地はセットアップした。また500人以上の従業員および50 R & Dのチームを持っている。
2022年に、ETONは最も高い取付けの速度機械を、最適容量500000CPHに達することができる発達させた。そして最も新しいシリーズ名誉シリーズは、最低の部品0201を取付けることができる。
ETONにSMTの高速一突きおよび場所機械部、精密はんだののりのステンシル プリンター部、高速精密分配装置部およびsmtの周辺オートメーション装置部がある。
証明書
光電高速配置機械の分野の指導的地位のだけでなく、ETON sはまた、しかしsmtの高速配置機械、それの分野の進歩の進歩を首尾よく発達させたいろいろ費用効果が大きいsmtの高速普遍的な配置機械をした。
ETONはまたセリウム、CCC、SIRA、等としていくつかの知的財産の技術、総パテント133、9つの発明のパテントを含んで、112の実用的なパテント、12のソフトウェア版権、得た海外証明書を得た。
