ブランド: | ETON | モデル: | HT-E8S-1200 |
---|---|---|---|
長さ: | 2550のmm | 幅: | 1650mm |
高さ: | 1550のmm | PCBの長さの幅: | 最高:1200*500mm分:100*100mm |
ハイライト: | レンズ プロダクトは機械を選び、置く,1200mm PCB SMTの土台機械,PCBA板SMT土台機械 |

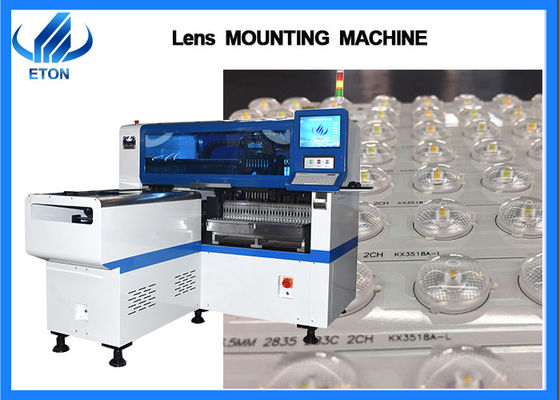

12の頭部レンズ プロダクトは機械を選び、置く
レンズ プロダクト プロセス
レンズの土台は2つのステップに分けられる。第一歩はランプのビードの土台であり、第2ステップはレンズの土台である。
第一歩:鋼鉄網が付いているPCB板のパッドではんだののりを印刷しなさい、第2ステップはPCB板の指名位置にランプのビードを取付けることであり第3ステップは退潮はんだ付けすることによって取付けられたPCB板をはんだ付けすることである
退潮はんだ付けすることの後で、接着剤を分配するためにPCB板を接着剤ディスペンサーに入れそしてそれにレンズを取付け、そして次に退潮はんだ付けするオーブンか紫外線治癒のオーブンに入りなさい。
注:はんだ付けし、ランプのビードの過剰退潮のはんだ付けすることレンズの過剰退潮に必要な温度は異なっている
Technial変数
モデル | HT-E8S-1200 |
次元 | |
長さ | 2550のmm |
幅 | 1650のmm |
高さ | 1550のmm |
総重量 | 1700のkg |
PCB | |
PCBの長さの幅 | 最高:1200*500mm分:100*100mm |
PCBの厚さ | 0.5-5mm |
PCBの締め金で止めること | 空気調節可能な圧力 |
モードの取付け | 選ぶグループの盗品および別のplacingseparateおよび置くことを分けるため |
O.S. | |
システム | Windows7 |
ソフトウェア | 独自にR & D |
表示 | タッチ画面のモニター |
入力装置 | キーボード、マウス |
視野システム | |
カメラのNO | 2組の輸入されたカメラ |
飛行同一証明のための視野、印の訂正 | |
精密の取付け | ±0.04mm |
高さの取付け | <15mm> |
速度の取付け | 45000 CPH |
部品 | LED、コンデンサー、抵抗器、IC、定形部品、等。 |
部品スペース | 0.2mm |
送り装置の場所のNO | 28 PCS |
ノズルのNO | 12 PCS |
力 | 380AC 50HZ |
パワー消費量 | 4つのKW |
オペレーティング環境 | 23℃±3℃ |
コンベヤー伝達 | 最大長:1200のmm |
伝達速度 | >1000mm/sec |
伝送方向 | 両方方向(選択) |
転送方式 | 自動オンライン ドライブ |
空輸補給 | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
電気制御 | ETONによる独立した研究開発 |
X、YのZ軸ドライブ方法 | 上限磁気リニア モーター+サーボ モーター |
送弾路 | 二重モーターを搭載する電気送り装置 |
レンズSMTの全ライン
顧客
私達にMLS、フォーシャンの照明、NVC、OPPlE、等のような陶磁器で多くのパートナーがある。
FAQ
Q:あなたのプロダクトはいかに包まれるか。
:すべての機械は映像のもののような真空そして木のパッキングと詰まる。
Q:私がETONからの機械を買えば私が持ってもいいどのようなサービスか。
:私達は取付けるためにあなたおよび訓練を与える。それはあなたのために自由である。そして私達はあなたを持つ送られたエンジニア。
Q:あなたの機械は何のために適したあるか。
:私達の機械は照明、表示画面、電子工学、運転の電源、家庭用電化製品、新しいエネルギーおよび他の企業で広く利用されている
