商品の詳細:
お支払配送条件:
|
保証: | 1年 | 名前: | SMTは機械を選び、置く |
---|---|---|---|
電源: | 380AC 50HZ | 条件: | 100%の原物 |
重量: | 1700kg | 速度の取付け: | 250000CPH |
次元: | 2700*2300*1550mm | 送り装置: | 68 |
PCBの厚さ: | 0.5-5 mm |
製品の説明

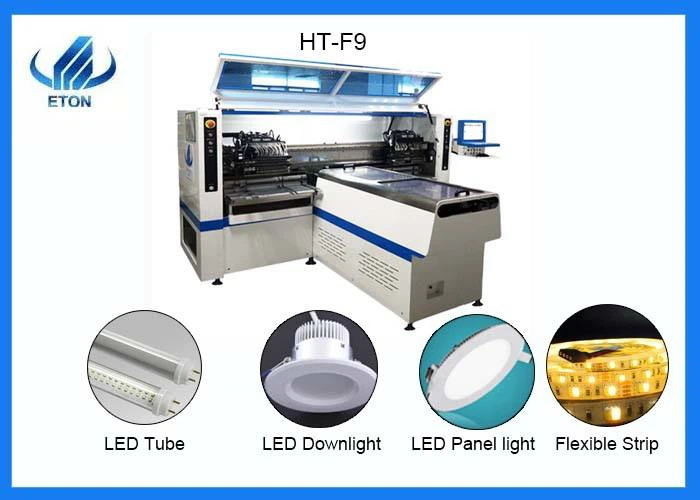

HT-F9、二重腕磁気線形LEDの高速一突きおよび場所機械
1. 材料を取る吸引のノズルの時を節約する排他的な特許を取られた技術、グループの盗品およびグループの接着
2. 68のノズル、68の送り装置は、4つの材料同時に修繕することができる
3. 理想的な生産能力は250000CPHに達することができる
4. Xの上限磁気リニア モーターおよびサーボ モーターによるY軸ドライブ
変数
製品名 | 一突きおよび場所機械 |
モデル | HT-F9 |
PCB Length&Width | 最高:1200*330mm分:100*100mm |
PCBの厚さ | 0.5-5mm |
ソフトウェア | 窓7 |
表示 | LEDのタッチ画面のモニター |
精密を取付けることを繰り返しなさい | ±0.02mm (繰り返しの精密) |
高さの取付け | ≦5mm |
速度の取付け | 200000~250000 CPH |
部品 | LED 3014/3020/3528/5050およびコンデンサー、抵抗器、橋整流器、等。 |
ある機能の説明
PCB板は固定のための空気シリンダーを使用して調節可能な空気圧力によって、固定される。最初に、位置の空気シリンダーは一定の位置でPCB板停止をするために働きPCB板を作るために取付けの頭部の動きの方向に垂直であることを保障するためにそれから側面クランプ空気シリンダーは固定柵の端に付着する働く。それから、上の版の空気シリンダーはPCB板を横にするためにPCBが土台の間に動かない常に働き、吸引のノズルの平面にできるだけ平行であることを保障する、異なったPCB板はイジェクター ピンの高さそして位置の調節によって固定することができる。
調節する行うかかためのカメラはノズルの間隔をどれのノズルの中心の撮影によって一突きおよび場所機械HT-F9は5台のカメラ、それぞれが装備されている;送り装置がカメラを調節した2つは送り装置の座席の中心のスケール ラインを撃つことによって送り装置の間隔を調節する;印ポイントのスキャンによって印のカメラが参照としてPCB板の取付けのプロシージャを行うのに使用されている。ノズルのダバッギング カメラおよび送り装置のデバッギングのカメラは使用の前のデバッギングのために使用され、印のカメラおよびノズルのデバッギングのカメラは生産で使用される。
適当なPCB板
1. 堅いPCB:F9は1200パネル・ランプおよびランプの管のような堅い板を、作るのに* 330mmの長さのPCB板を収容使用することができる。
2.Flexible PCB:堅い板に加えて、この機械の最も大きい特徴の1つはまた柔らかい板を、屋外の装飾のために使用される適用範囲が広く軽いストリップのような作ることができることである。
会社

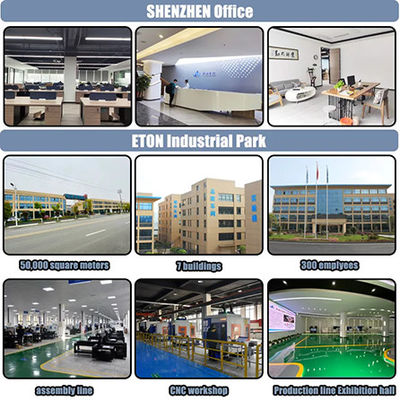

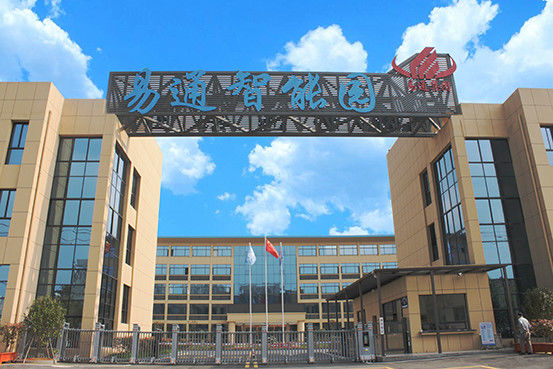

シンセンEtonのオートメーション装置co.、LTD.is一突きの専門の製造業者および場所機械。私達の独自に会社の研究、開発、設計および製造業者一組の高速良質SMTの一突きおよび場所機械。Etonにまた江西で自身の工業団地がある。私達は私達の自身のR & Dの生産の強力な会社および販売である。そして私達は州証明書およびサポートによって出されたいくつかのパテントを受け取った。この頃は、私達は多くの工場に役立ち、よい評判を楽しんだ。
私達のサービス
大域サービスのオフィス:インド·トルコ·ベトナム·エジプト·パキスタン
専門の解決:専門SMTの実線の解決を提供しなさい
自由な保証:1年の保証の工場サービス。保証期間の内に損なわれたすべての部品は無料で取り替えられる
自由な取付け:滑らかな生産を保障する現地の自由な取付け。
自由な技術教育:操作および維持の専門職業教育。
自由なテクニカル サポート:7つ* 24の技術的なオンライン サポート。
フリー ソフトの改善:提供のフリー ソフトの改善の全寿命
FAQ
Q1:あなたのプロダクトは使用してが安全であるか。
:当然、私達は限界センサーを輸入した。誰かが働くには余りにも近くなれば人間の安全を保障するために、それらは止める。
Q2:どの位保証期間はあなたのプロダクトのためであるか。
:、1年の保証期間の取付けの後で有効
