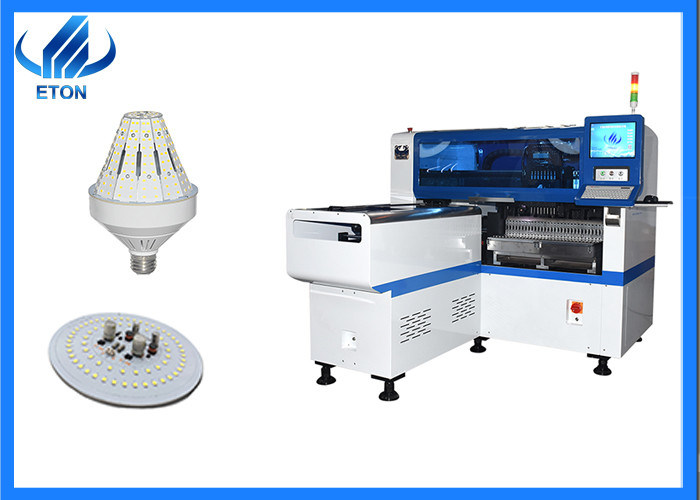

板SMT機械多機能の一突きおよび場所機械をつけるLED

板SMT機械をつけるLED

キー名:板smt/smt機械をつけることは/照明smt機械を導いたり/機械のつけを導いた

SMT機械

SMT機械は中間の「表面の台紙の技術「、普通含んでいた機械を好むである:一突きおよび場所機械ステンシル プリンター機械/コンベヤー機械/積込み機機械/荷役機械/ロボット腕の機械/はんだののりのミキサー/等

機械は作動する

SMTの主要な機械はPLCによってコンピュータによって制御、小さい機械制御される、主要な機械あるのように行う:一突きおよび場所のmachie、自動プリンター機械、退潮のオーブンのmachin

計算機制御は特別のによって働く高理性的な機械でありプログラミングを置く。PLC制御は小さい機械、それのため作動し非常に易いである。

SMT機械は理性的な機械設計とtranditionalのmanulまたはすくいラインよりで、大いにもっと自動的に作動し易く人件費を救うことができる。

機械塗布

SMT機械は広く多くのに種類の導かれたつく板および運転者板を適用することである。HT-E8S-1200は導かれた破片/抵抗器/コンデンサー/等を取付けるための多機能のmounter機械である。それは最高PCBのサイズ1.2mの長さおよび0.5mの幅に適用できる。レンズの照明板のほとんどのために、それは広く適用である。

オペレータは要求する

SMT機械のために、自動ラインを使用していたら、普通1-2人の労働者を、半自動ラインを使用していたら、普通必要とする2-3人の労働者を必要としなさい。豊富なexpenrienceの労働者のために、1人の労働者は多線のために働くことができる。

配置機械はSMTの工程の中心の生産設備であり、それはまた洗練された生産設備である。配置機械のオペレータは仕事を始めてもいい前に前仕事の訓練を受け、検査に合格しなければならない。配置機械の作業の流れおよび配置機械の操作のための基本条件は必要としなければ配置の機械操作員がならない知識である。

配置機械のワークフロー:

配置機械の機能はPCB板fixing->component suction->displacement->positioning->component配置および他の操作によって主にある。

1. 取付けられるべきPCB板は作業域に入り、前もって決定された位置で固定される。

2. 構成材料は送り装置で取付けられ、プログラムの配置の頭部の積み込みの位置に位置セットに従って取付けられている。

3. 配置の頭部は部品、真空の回転を取ることの位置に動く部品を取り、次に部品が吸われるかどうか検出するのに真空センサーを使用するために、吸引のノズルは上下する。

4. 部品の同一証明を遂行しなさい、構成の図書館の構成の特徴をおよびそれらを取られる部品と比較するために読みなさい。比較および評価が会わなければ、部品は不用な箱に投げられる。比較および評価のマッチは、部品のセンター・ポジションそして角度を計算する。

5. プログラムの設定に従って、部品の中心がPCB板の土台位置と一致するように配置の頭部のZ軸によって部品の回転角度を、配置の頭部をプログラムによって置かれる位置に動かすために調節すれば。

6. 配置機械の吸引のノズルは真空を離れてプログラムによって置かれた高さに回る落ち、部品は落ち、二次構成配置操作は完了する。

7. 結局部品は取付けられる、吸引のノズルは置かれ、PCB板は一定の位置に移る。全体のPCB板の取付け操作を完了しなさい。

配置機械のワークフローは次のように要約することができる:与えている板および認識に印を付けるため- >自動学習- >ノズルの選択- >送り装置の選択- >部品の盗品- >評価のための構成の検出- >配置- >ノズルの家へ帰ること- >出力板。
