商品の詳細:
お支払配送条件:
|
保証: | 1年 | 適用される部品: | 0402 |
---|---|---|---|
名前: | SMTピックアンドプレイスマシン,SMTチップマウンター | 適用する: | SMT生産ライン |
条件: | 新品100% オリジナル 全新 | 製品名: | 位置装置 \ LED 設置装置 \ LED 組立装置 |
設置速度: | 45000 CPH | タイプ: | オートマティック |
使用: | サーキット ボード アセンブリ、SMTの土台機械、SMD、LED | ポイント: | LED SMD チップマウンタ |
ハイライト: | 45000CPH SMT 製造機器,線形モーターSMT製造機器,磁気モーターSMT製造機器 |

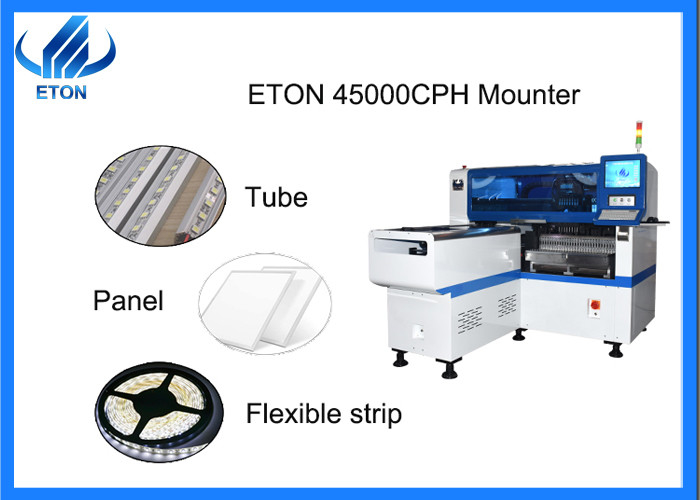

HT-E8S-1200 SMT マウントマシン 45000CPH の磁気線形モーター
技術パラメータ
HT-E8S-1200は45000CPHの最適な容量を持つレンズ製造用に特別に設計された smtマシンです.
構成要素 | LEDチップ,コンデンサ,レジスタ,IC,RGB,形状の部品など |
総重量 | 1700kg |
マウント高度 | <15mm |
PCB 厚さ | 0.5-5mm |
ディスプレイ | タッチスクリーン |
マウントモード | グループピッキングと別々の配置,別々のピッキングと別々の配置 |
ソフトウェア | 独立研究開発 |
位置カメラ | 飛行識別のビジョン + MARK 修正 |
入力装置 | キーボード マウス |
カメラ番号 | 輸入カメラの2セット |
PCB 長さ 幅 | 最大:1200*350mm 最短:100*100mm |
マウント 繰り返す 精度 | ±0.04mmチップ |
長さ*幅*高さ | 2550mm*1650mm*1550mm |
マウント速度 | 45000 CPH (最適) |
PCBの固定 | 調節可能な気圧 |
メインパーツ:
3つの主要構成要素: ソフトウェア,電気,機械
機械の部品と機能
メイン コンピュータ: 指示 を 発信 する 前 に フィードバック 信号 を 収集 し て 処理 する 機械 の 脳
電動ボックス:機械のすべての回路は電動ボックスに統合されています.外部の電源接続後,ホストマシンと一緒に機械の実行プロセスを制御します.
回路板: 機械の様々な部分を制御する
サーボモーター: サーボモーターが電力を供給された後,それは正と負を回し,コップリングとスクリュー棒を接続することによって回転するスクリュー棒を駆動し,このように運転 (マウントヘッド,線形回転運動を行うためにサーボモーターがスクリューを制御します
線形モーター:磁気線形モーター,外部電気接続によってアクチュエータが磁場を生成させ,ステータル自体は永久磁石です.マグネティックポール間の相互作用を通じて移動ステータルをマウントヘッドを回転運動するように.
マグネット・グリッド・リーナー: 磁場を非接触的にスキャンし,アナログ測定値を絶対または増量出力信号に変換する,高検出精度,高速応答速度ある程度,頭部の設置の精度を決定する.
線形ガイドレール: 移動部品 (マウントヘッド,輸送プラットフォーム) を支えるおよび導くために使用され,指定された方向に従って高精度の回転運動を行う
ステップモーター:電路幅を調整し,モーターを調整してベルト接続螺栓を動かすため,顧客の異なる回路板の設置に適しています.トランスポーターモーターがベルトを動かす電気回路ボードを動かす
SMT生産ライン
半自動生産ライン
溶接パスタ印刷機 輸送機 ピック・アンド・プレイス機 リフローオーブン
全自動生産ライン
PCBローダー,コンベヤー,移植機,バッファフレーム,自動印刷機,ピックアンドプレースマシン,ベルト輸送ガイドレール,リフローオーブン,PCBアンローダー
会社広告利点
強力な工場と長年のパートナーシップを築きました
私たちはこの分野を 20年間専門としています.
専門的なデザイナーもいます
工業公園は5万平方メートルです
展覧会
私たちの会社は毎年国内外で多くの展示に参加しています.
シェンゼン,広州,重慶,上海などで開催される大規模な展覧会など 中国で有名な大規模な展覧会でETONのブースをご覧いただけます
海外の展覧会には,ムンバイ,デリー,エジプト,トルコ,ベトナムなど20カ国以上の展覧会が含まれています.
よくある質問
1なぜスマート電子フィッダーを採用するのか?
私たちの機械はより安定し,普遍的で,インテリジェントなスマート電子フィッダーを採用しています.
電子フィッダの給餌速度は,従来の気圧式フィッダよりも速い.
材料を効率的に鋳造し 落とします
2LEDのピック・アンド・プレイス・マシンの最高生産能力と精度は?
生産能力は1時間あたり25万チップに達します.
精度は0.02mmに達します.我々は視覚的位置付けを採用します.
飛行識別マークの修正とインテリジェント産業制御システム
3技術の特許や証明書はどうでしょう?
世界初の発明です. 世界初の方法:グループ 研究開発の豊富な経験があり,SIRAを入手しました 我々は,国家高技術企業として承認されています
