保証: | 1 年 | 名前: | ET5235 |
---|---|---|---|
電源: | AC:220±10%、50/60HZ 1Φ 3KW | 条件: | 新しい |
体重: | 700Kg | サイズ: | 1240mm*1450mm*1650mm |
輸送高度: | 900±40mm | 転送速度: | プログラム可能な最高1200mm/S |

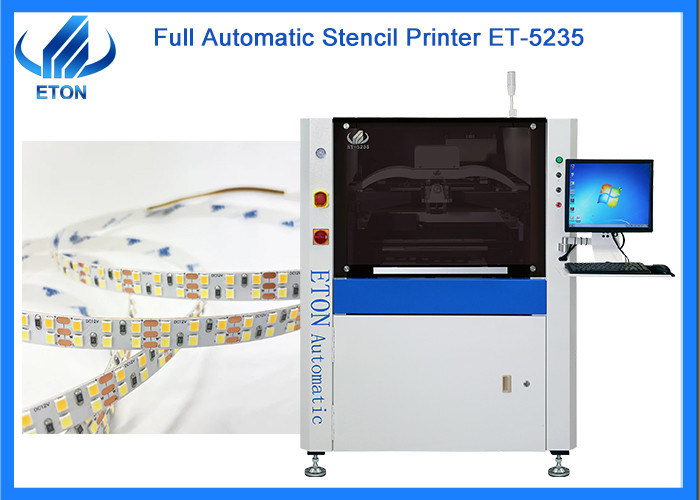

高さ調整SMTソリューション効率的な溶接ペストビジョンプリンター
記述
1.PCB 輸送と固定システム
1 PCBの負荷方向を自由に選択し,組み合わせることができます.
2 固まりを防ぐために,独創的に設計された内部ギアコンベアベルト.
3 プログラム可能な輸送速度制御により,PCBの停止がより精密になります.
4 柔軟なサイドクランプとセグメンテッドサポートを採用して,PCBと鋼網の完全なバランスの取れた接触を確保するために,PCBを効果的にクランプします.
5 最適設計のモジュール駆動構造は,プラットフォーム校正の安定性を効果的に向上させ,微調整下では超小トランスミッションを実現します.機械がより高精度の印刷要件を満たすように構造はシンプルで信頼性があり,調整は便利で,異なる厚さのPCBボードのサポートPINの高度調整は迅速に実現できます.
2ステンシル 位置付けシステム
1 弧形の橋形の吊り直結スクラッパー
2 鋼網の大きさは普遍的で,広く適用可能である.
3 断面固定鋼網枠

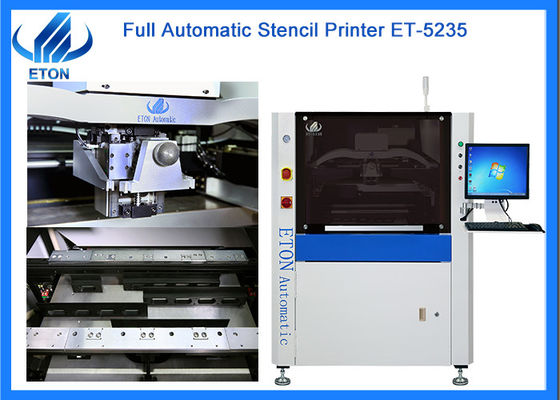

3. スクラパーシステム
1 スクラッパーがよりスムーズに動くようにするために鋳造されたアルミのスクラッパービーム.
2 プログラム可能なサスペンション 自律調節式ステップモータードライバ 印刷頭
3 双面の二重スライダー位置付け型スライドレール構造は,印刷前と後の動作の正確性とスムーズさを保証します.
4 前面と後ろの圧力の要求と,引き上げと降ろしの安定性によって,溶接パスタの漏れを防ぐために,刃には一定の弾性のある固定設計があります圧縮機の圧力,リフティング速度,印刷速度,印刷範囲はすべてソフトウェアで調整されます. PCBの異なる要件を満たすために様々な脱模方法を提供します.顧客に良い印刷制御プラットフォームを提供.
5 スライドレール型スクレイパーシステム,運用安定性を向上させ,使用寿命を延長します.
6 完全閉ループのスクラパー圧力フィードバック装置は,スクラパー圧を常に監視し,印刷をより充実させます.
7 組み込みスケール 落ちない
モデル | ET-5235 | |
スクリーンフレーム | 最大サイズ | 737mm |
ミニサイズ | 470mm | |
厚さ | 25~40mm | |
PCB サイズ | MAX:520*350mm MIN:50*50mm | |
輸送高度 | 900±20mm | |
輸送方向 | 左から右 右から左 左から左 右から右 | |
輸送速度 | MAX 1200mm/s プログラム可能 | |
プリントヘッド | 2つの独立系直結モータードライバープリンタヘッド | |
スキージー速度 | 6~300mm/秒 | |
清掃システム | 乾燥,湿気,真空 (プログラム可能) | |
印刷 の 精度 | ±0.025mm | |
サイクルの時間 | ≤9s (印刷と清掃を除く) | |
電源入力 | AC:220±10%,50/60HZ 1Φ 3KW | |
制御方法 | PC制御 | |
サイズ | 1240 (L) *1450 (W) *1650 (H) | |
体重 | 約700kg | |
PCB 転送 オーバーヘッド 高さ | 10mm |
証明書
SMT機械の経験豊富なメーカーとして,我々は 9つの発明特許,112の実用特許,12ソフトウェアの著作権を含む,知的財産技術の数を取得生産と検査のための私たちのR&D部門で獲得そしてCE,CCC,SIRAなどの海外証明書も取得しました
などなど
展覧 館
毎年国内外の様々な展示会に参加します (流行期間を除く)
国内展覧会: 広州広陽展,上海ミュンヘン展,重慶LED照明展など
よくある質問
Q. どんなサービスを 提供できますか?
A について

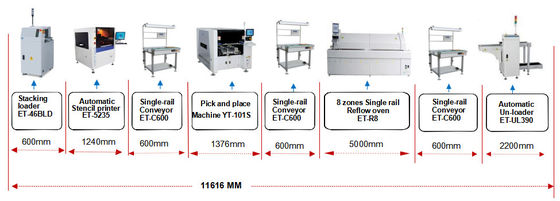

1) 私たちはクライアントのために全線ソリューションを提供します.
