商品の詳細:
お支払配送条件:
|
| 名前: | SMT ピック・アンド・プレイス・マシン,SMT チップ・マウンター,SMT ノズル | 電源: | AC220V 50HZ |
|---|---|---|---|
| 保証: | 1 年 | サイズ: | 1490*2020*1650mm |
| 設置速度: | 48000CPH | 高さの取付け: | <16mm |
| 総重量: | 2100kg | 条件: | 100% オリジナル 新品 |
| 適用される部品: | 0402,0805,0603,1206、SOP | 適用する: | SMDの生産ライン、SMTの土台の射手機械、SMT機械のためのSMTの生産ライン、 |
| ハイライト: | 全自動スクリーン製作機,SMT LED ディスプレイスクリーン製作機,全自動DOB電球製造機 |
||
高速マルチ統合マシン 業界慣例を突破し 組み立て速度を大幅に改善し 精度安定性
X,Y,Z軸は,セルトが開発した高級磁気線形モーターを採用
柔軟なPCBハンドリング能力,マルチステーション,マルチマテリアルマウニング
Y 軸 双重 双重 駆動 ゲントリー 構造 を 採用
自動交換ノズルの機能をサポートする (オプション)
0402 ~ 35 * 35mmのコンポーネントに適用する 固定カメラオプションが必要です
SMTマシンの技術パラメータ
| モデル | KT10S |
| サイズ | |
| 長さ | 1490mm |
| 幅 | 2020mm |
| 高さ | 1650mm |
| 総重量 | 2080kg |
| PCB | |
| PCB 長さ 幅 | 最大:500*450mm ((1200*450オプション) ミニ:50*50mm |
| PCB 厚さ | 0.5-5mm |
| PCBの固定 | シリンダー・クランプ,軌道の幅を調節可能 |
| マウントモード | グループピッキングと別々の配置別々のピッキングと別々の配置 |
| オス | |
| システム | Windows7 |
| ソフトウェア | 独立研究開発 |
| ディスプレイ | タッチスクリーンモニター |
| 入力装置 | キーボード マウス |
| 視覚系 | |
| カメラ番号 | 1 PCS (ヘッドフライトビジョンカメラ) |
| 1PCSマークカメラ | |
| 固定 精度 が 向上 する | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| マウント高度 | ¥16mm |
| マウント速度 | 48000 CPH (最高状態) |
| 構成要素 | LED,コンデンサ,レジスタ,形状の部品など |
| 構成要素 速度 | 0.2mm |
| 給餌ステーション番号 | 52 PCS (104 PCS パーソナライズ,IC トレイ/ノズルの変更オプション) |
| ノズルの数 | 10 PCS |
| パワー | 220AC 50HZ |
| 電力消費量 | 1.5kw |
| 操作環境 | 23°C±3°C |
| 送信速度 | >1000mm/秒 |
| トランスミッション方向 | シングル ((左→右または右→左) |
| 送信モード | オンラインドライブ |
| 位置モード | オプティカル |
| ガス消費量 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 電気制御 | ETONによる独立した研究開発 |
| モーションコントロールカードモジュール 1セット | ETONによる独立した研究開発 |
| X,Y,Z軸 ドライブ方向 | 高級の磁気線形モーター |
| 食用方法 | 二重モーターのインテリジェントフィッダー |
| 生産管理 MES システムインターフェース | カスタマイズ |

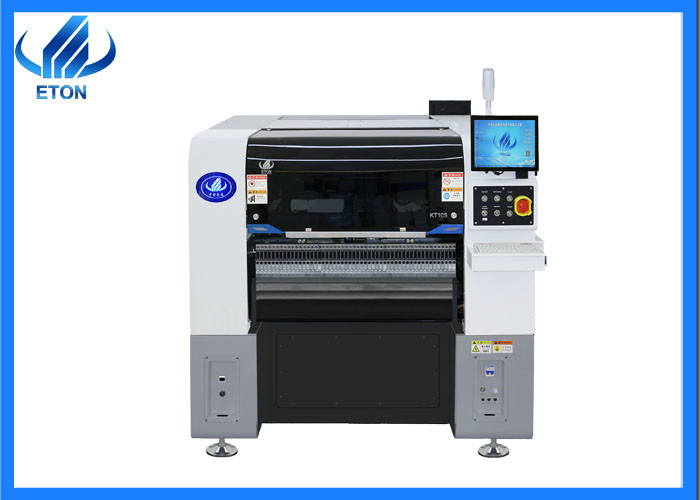

SMTマシンの写真
梱包と輸送
製造のパッケージ:
機械の衝突を防ぐために泡のラップ.
真空紙は湿気を防ぎます.
真空紙は湿気を防ぎます.
慎重にキャビネットを整え 常に良い配達を確保します
梱包と輸送
海路:大きな輸送能力,安全性,継続性,比較的低コスト
トランクルームで:短距離および高速輸送に適しています.
飛行機で:高速で時間を節約できます 高効率です
鉄道:安定,安全,信頼性,低コスト
適用する
サービスETON
1販売前
顧客ニーズに応じて,顧客のニーズを満たす機器とSMT生産ラインを提供すること.
顧客に適切な提案をします
2販売中です
顧客の機械の生産状況のリアルタイムフォローアップと生産の進展について顧客に通知
3販売後
1工場にエンジニアを派遣して 無料で設置・デバッグ・指導をします
2.1年間の保守期間.保守期間中,交換または修理が必要な部品は無料です.
3機械のメンテナンスも無料です
4機械の使用を理解し,顧客からのフィードバックを収集するために定期的に顧客を訪問します.
