商品の詳細:
お支払配送条件:
|
| 名前: | SMT ピック・アンド・プレイス・マシン,SMT チップ・マウンター,SMT ノズル | 電源: | AC220V 50HZ |
|---|---|---|---|
| 保証: | 1 年 | サイズ: | 1490*2190*1650mm |
| 設置速度: | 48000CPH | 高さの取付け: | <16mm |
| 総重量: | 1850kg | 条件: | 100% オリジナル 新品 |
| 適用される部品: | 0402,0805,0603,1206、SOP | 適用する: | SMDの生産ライン、SMTの土台の射手機械、SMT機械のためのSMTの生産ライン、 |
| ハイライト: | SMD LED ストライプライト製造機,SMDチップ SMT生産ライン,ロープライトSMT生産ライン |
||

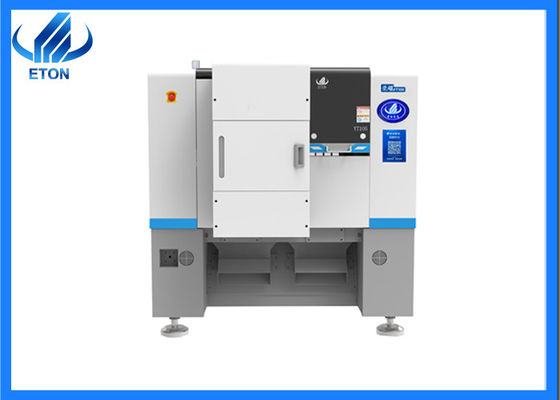

YT10S 高速自動ピック・アンド・プレイスマシン 新しいデシオン:Y軸駆動 双駆動ゲンター構造,精度,速度,精度を向上させる.そしてYT10S 柔軟なPCBハンドリング能力多局式複数の材料のマウント
0402 ~ 35 * 35mmのコンポーネントに適用する 固定カメラオプションが必要です
PCBサイズ:500*450mm,50*50mm
適用:電源駆動器,家庭用電池板,LEDライト,ダウンライト,路灯,パネルライト,3C製品など
特徴 1 国際特許: 配置ヘッド
統合配置ヘッド
軽量で 頭は整形した
10組のZ軸が独立している
モジュール式磁気線形で制御される
速度を大幅に向上させるモーター
精度と安定性
精密コーナーシステム
モジュラー型角システムにより,各部品の角度を独立して制御し,高精度な配置を保証します. 1頭あたり10個の吸入ノズル,中心距離は16mmです.
真空感知装置
独立して配置頭
検知機能により
装置の安定性と
製品の信頼性
SMTマシンの技術パラメータ
| モデル | YT10S |
| サイズ | |
| 長さ | 1480mm |
| 幅 | 2020mm |
| 高さ | 1650mm |
| 総重量 | 2380kg |
| PCB | |
| PCB 長さ 幅 | 最大:500*450mm ((1200*450オプション) ミニ:50*50mm |
| PCB 厚さ | 0.5-5mm |
| PCBの固定 | シリンダー・クランプ,軌道の幅を調節可能 |
| マウントモード | グループピッキングと別々の配置別々のピッキングと別々の配置 |
| オス | |
| システム | Windows7 |
| ソフトウェア | 独立研究開発 |
| ディスプレイ | LEDモニター |
| 入力装置 | キーボード マウス |
| 視覚系 | |
| カメラ番号 | 1 PCS (ヘッドフライトビジョンカメラ) |
| 2 PCS マークカメラ | |
| 固定 精度 が 向上 する | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| マウント高度 | 16mm (他の高さはカスタマイズすることができます) |
| マウント速度 | 48000 CPH (最高状態) |
| 構成要素 | 0201~15MMパッケージング素材とIC素材 ((0201~35*35MMのためのオプションの固定カメラ),他の部品サイズはカスタマイズすることができます |
| 構成要素 速度 | 0.2mm |
| 給餌ステーション番号 | 52 PCS (104 PCS オプション) |
| ノズルの数 | 10 PCS |
| パワー | 220AC 50HZ |
| 電力消費量 | 1.5kw |
| 操作環境 | 23°C±3°C |
| 送信速度 | >1000mm/秒 |
| トランスミッション方向 | シングル ((左→右または右→左) |
| 送信モード | オンラインドライブ |
| 位置モード | オプティカル |
| ガス消費量 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 電気制御 | ETONによる独立した研究開発 |
| モーションコントロールカードモジュール 1セット | ETONによる独立した研究開発 |
| X,Y,Z軸 ドライブ方向 | 高級の磁気線形モーター |
| 食用方法 | 二重モーターのインテリジェントフィッダー |
| 生産管理 MES システムインターフェース | カスタマイズ |
