| 頭部: | 10 PCS | スピード: | 48000 CPH |
|---|---|---|---|
| マウントヘッド: | 10個 | ソフトウェア: | 独立研究開発 |
| 給水装置の番号: | 52 PCS (104 PCS オプション) | 電力消費量: | 1.5 KW |
| 構成要素: | 0201~15MMパッケージング素材とIC素材 ((0201~35*35MMのためのオプションの固定カメラ),他の部品サイズはカスタマイズすることができます | 設置速度: | 48000 CPH (最高状態) |
| ハイライト: | 独立したソフトウェア SMT 配置マシン,組み込み式マウントヘッド SMT 配置機械,10 ノズル SMT 配置マシン |
||

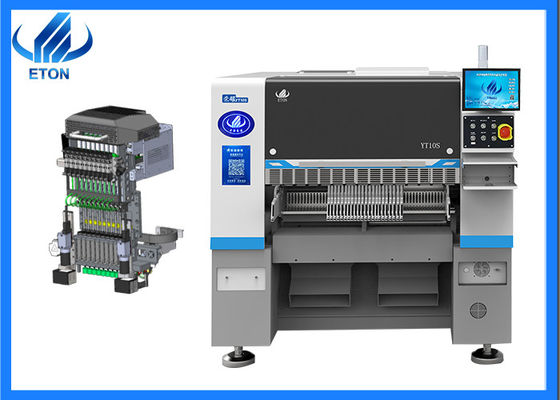

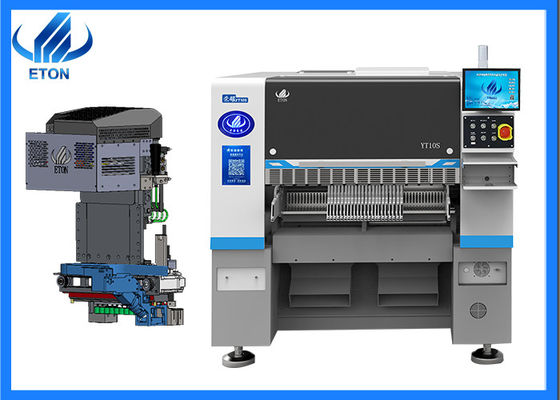

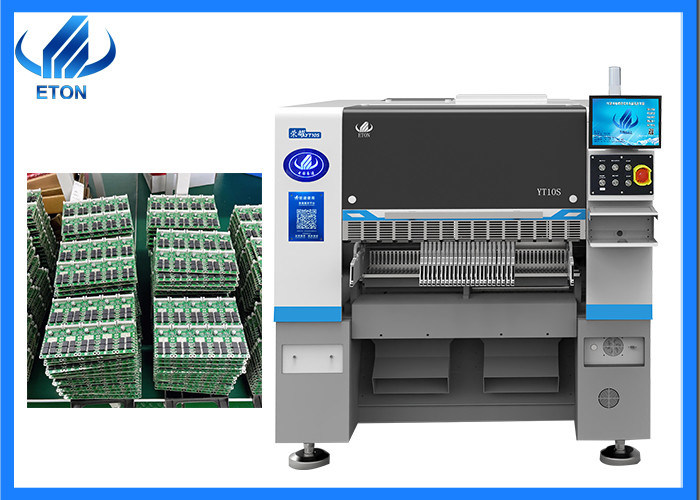

統合マウントヘッド 10ノズルのインテリジェントSMT配置マシン
機械の主な特徴
1X,Y,Z軸は,すべて自社開発した高級磁気線形モーターを採用
2柔軟なPCB処理能力,マルチステーション,マルチ素材のマウント
3.Y軸はダブルドライブ・ゲンター構造を採用
4. 自動交換ノズルの機能をサポート (オプション)
5. 0201 ~ 35 * 35mmテープロールパッケージとICトレイフィッダーに適用
● 単一 ゲンター 10 スピン
● 最大PCBボード: 500*450mm,最小 50*50mm.
●オプションICキャビネット,ANC,柔軟な生産
● 柔軟 な 配線 を 実現 する ため に,モジュール 式 の 配線 が でき ます
各種生産方式
メインパラメータ
| モデル | YT10S |
| サイズ | |
| 長さ | 1480mm |
| 幅 | 2020mm |
| 高さ | 1650mm |
| 総重量 | 2380kg |
| PCB | |
| PCB 長さ 幅 | 最大:500*450mm ((1200*450オプション) 最短:50*50mm |
| PCB 厚さ | 0.5-5mm |
| PCBの固定 | シリンダー・クランプ,軌道の幅を調節可能 |
| マウントモード | グループピッキングと別々の配置別々のピッキングと別々の配置 |
| オス | |
| システム | Windows7 |
| ソフトウェア | 独立研究開発 |
| ディスプレイ | LEDモニター |
| 入力装置 | キーボード マウス |
| 視覚系 | |
| カメラ番号 | 1 PCS (ヘッドフライトビジョンカメラ) |
| 2 PCS マークカメラ | |
| 固定 精度 が 向上 する | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| マウント高度 | 16mm (他の高度はカスタマイズすることができます) |
| マウント速度 | 48000 CPH (最高状態) |
| 構成要素 | 0201~15MMパッケージング素材とIC素材 ((0201~35*35MMのためのオプションの固定カメラ),他の部品サイズはカスタマイズすることができます |
| コンポーネントスペース | 0.2mm |
| 給餌ステーション番号 | 52 PCS (104 PCS オプション) |
| ノズルの数 | 10 PCS |
| パワー | 220AC 50HZ |
| 電力消費量 | 1.5kw |
| 操作環境 | 23°C±3°C |
| 送信速度 | >1000mm/秒 |
| トランスミッション方向 | シングル ((左→右または右→左) |
| 送信モード | オンラインドライブ |
| 位置モード | オプティカル |
| ガス消費量 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 電気制御 | ETONによる独立した研究開発 |
| モーションコントロールカードモジュール 1セット | ETONによる独立した研究開発 |
| X,Y,Z軸 ドライブ方向 | 高級の磁気線形モーター |
| 食用方法 | 二重モーターのインテリジェントフィッダー |
| 生産管理 MES システムインターフェース | カスタマイズ |
証明書
SMT機械の経験豊富なメーカーとして,我々は 9つの発明特許,112の実用特許,12ソフトウェアの著作権を含む,知的財産技術の数を取得生産と検査のための私たちのR&D部門で獲得そしてCE,CCC,SIRAなどの海外証明書も取得しましたなどなど
市場
私たちの製品は,韓国,インド,ベトナム,チュニジア,エジプト,トルコ,ロシア,ブラジルなどを含む30以上の国や地域に輸出されています.
スリヤ,ポリキャブ,FIEM,RK,GK,テクノLED,CALCOM,ACK,ケンドル,ラングドン,ユニスターなど
パッケージ
ステップ1: ストレッチフィルムで包んで,機器が
ステップ2: 掃除用紙の包装と防湿袋を用意し,輸送中に機械を乾燥状態に保ち,湿気を防ぐ.
ステップ3: 輸送中に機械を損傷しないように,ストラップと三角形の木材を使って機械を固定します.
ステップ4: 輸出される各マシンには 耐久性のある輸出用木箱が装備され, 配送された製品の品質が保証されます.
よくある質問
Q.どんな機械を持っているの?
私たちは高速SMTピックと場所マシンメーカーです. また,我々は,より効率的で便利なマシンに私たちのブランドを構築します. 我々は,多機能タイプ,名誉シリーズ,高精度で高生産性の値シリーズ.
Q. 商品の実際の速度は?
A. 多くの要因によって制限される機械の実際の速度について
PCBボードを送信する時間
生産の速度に影響し,実際の製品とニーズを決定します.
