新しい98000CPH 高速電気ボード SMTピック&プレイスマシン
機械の主な特徴

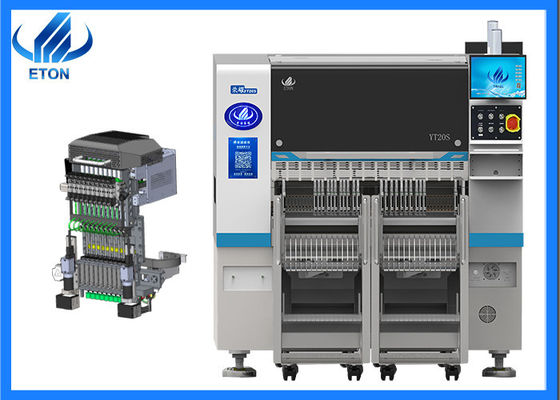

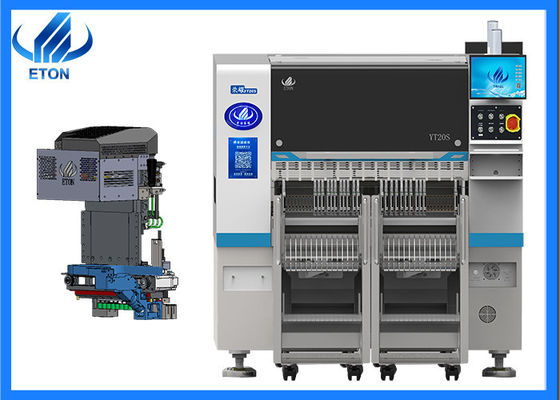

統合配置ヘッド
軽量,頭は統合的に形成され,Z軸の10セットは,非常に速度,精度,安定性を向上させるモジュール磁気線形モーターによって独立して制御されています
精密コーナーシステム
モジュラー型角システムにより,各部品の角度を独立して制御し,高精度な配置を保証します. 1頭あたり10個の吸入ノズル,中心距離は16mmです.
真空感知装置
各配置ヘッドは独立した検出機能を持ち,機器の安定性と製品の信頼性を向上させる.
超高速の能力
高級磁気線形モーターと多機能モジュラーヘッドを採用し,従来の機械と比較して配置能力は25%増加し,最適な速度は98000CPHに達しています.
メインパラメータ
| モデル | YT20S |
| サイズ | |
| 長さ | 1480mm |
| 幅 | 2680mm |
| 高さ | 1650mm |
| 総重量 | 2380kg |
| PCB | |
| PCB 長さ 幅 | 最大:500*300mm ((1200*450オプション) 最短:50*50mm |
| PCB 厚さ | 0.5-5mm |
| PCBの固定 | シリンダー・クランプ,軌道の幅を調節可能 |
| マウントモード | グループピッキングと別々の配置別々のピッキングと別々の配置 |
| オス | |
| システム | Windows7 |
| ソフトウェア | 独立研究開発 |
| ディスプレイ | LEDモニター |
| 入力装置 | キーボード マウス |
| 視覚系 | |
| カメラ番号 | 1 PCS (ヘッドフライトビジョンカメラ) |
| 2 PCS マークカメラ | |
| 固定 精度 が 向上 する | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| マウント高度 | 16mm (他の高さはカスタマイズすることができます) |
| マウント速度 | 98000 CPH (最高状態) |
| 構成要素 | 0201~12MMのパッケージング素材とIC素材 ((0201~35*35MMのためのオプションの固定カメラ),他の部品サイズはカスタマイズすることができます |
| コンポーネントスペース | 0.2mm |
| 給餌ステーション番号 | 104 PCS |
| ノズルの数 | 20 PCS |
| パワー | 220AC 50HZ |
| 電力消費量 | 1.5kw |
| 操作環境 | 23°C±3°C |
| 送信速度 | >1000mm/秒 |
| トランスミッション方向 | シングル ((左→右または右→左) |
| 送信モード | オンラインドライブ |
| 位置モード | オプティカル |
| ガス消費量 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 電気制御 | ETONによる独立した研究開発 |
| モーションコントロールカードモジュール 1セット | ETONによる独立した研究開発 |
| X,Y,Z軸 ドライブ方向 | 高級の磁気線形モーター |
| 食用方法 | 二重モーターのインテリジェントフィッダー |
| 生産管理 MES システムインターフェース | カスタマイズ |
証明書
SMT機械製造業界で経験豊富なリーダーとして,私たちは 14 発明特許を含む印象的なポートフォリオを誇る,知的財産技術の大量を集めた,135の実用特許と55のソフトウェアの著作権です 革新への我々のコミットメントは最先端の生産と検査能力を確保する.
さらに,卓越性への我々の不屈な追求は,CE,CCC,SIRAなどの海外の認定を取得することで,国際舞台で認められています.この認定は,品質への我々の揺るぎない献身を強調しますSMT業界における信頼される先駆者としての地位を固めています.
パッケージ
ステップ1: ストレッチフィルムで包んで 装置が
ステップ2: 掃除用紙の包装と防湿袋を用意し,輸送中に機械を乾燥状態に保ち,湿気を防ぐ.
ステップ3: 輸送中に機械を損傷しないように,ストラップと三角形の木材を使って機械を固定します.
ステップ4: 輸出される各マシンには,輸出用の木製の箱が装備され,配送された製品の品質が保証されます.
送料 と 配送
通常はコンテナで貨物を港へ運び,目的地へ送ります.機械の運搬には陸上輸送や航空輸送も可能です.
サービス
維持期間 1年
保証期間中 修理や交換が必要な部品は 無料になります
ソフトウェアとハードウェアの終身保守
ETONが開発したもので 終身無料のアップデートもサポートしています
顧客を定期的に訪問し,情報収集
定期的に客を訪ねます 毎年同じ時期に 異なる都市で 異なる展覧会に参加します当地のお客様を訪問し,サービスをサポートし,顧客からの提案について,時間内にフィードバックを集めます.
テクノロジーと設備に関する最新情報を提供
顧客に専門的な技術提案をします そして最新のニュースを顧客と共有します
現地でのサービス
インドのムンバイやニューデリーなどにも 公式サイトがあり エジプトやトルコにも エンジニアの対応が可能です
あなたのニーズに応じて,専念のシニアエンジニアは,無料のインストールのためにあなたの工場に来て,機械の操作方法を訓練します.
