| 総力: | 1.5kw | 総重量: | 2380kg |
|---|---|---|---|
| 条件: | 新品100% オリジナル | PCBの長さの幅: | 最大:500*300mm ((1200*450オプション) 最短:50*50mm |
| 電源: | 220AC 50HZ | 最適の速度: | 98000CPH |
| 機械のモデル: | YT20S | 構成要素: | 0201~12MMのパッケージング素材とIC素材 ((0201~35*35MMのためのオプションの固定カメラ),他の部品サイズはカスタマイズすることができます |
| ハイライト: | 20 頭 SMT ピック・アンド・プレイス・マシン,ドライバー バード 設置 ピック プレイス マシン,ドライバー バード 設置 SMT 機械 |
||

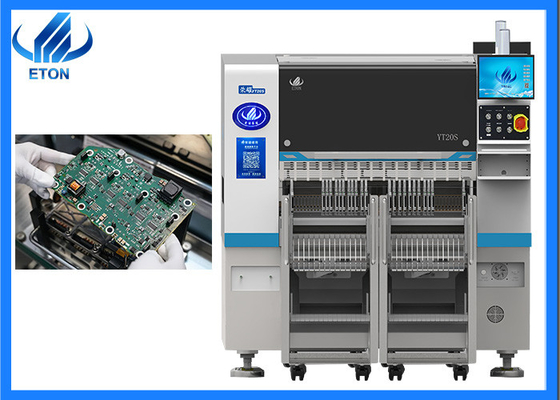

ソフトウェアを無料アップグレード 20頭の運転手 バードを設置するSMTピックと場所のマシン
記述

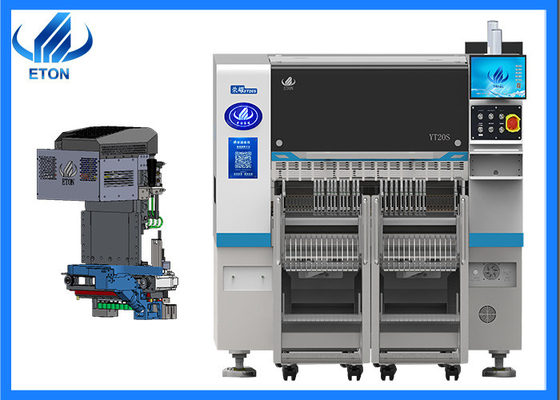

統合配置ヘッド
軽量,頭は統合的に形成され,Z軸の10セットは,非常に速度,精度,安定性を向上させるモジュール磁気線形モーターによって独立して制御されています
精密コーナーシステム
モジュラー型角システムにより,各部品の角度を独立して制御し,高精度な配置を保証します. 1頭あたり10個の吸入ノズル,中心距離は16mmです.
真空感知装置
各配置ヘッドは独立した検出機能を持ち,機器の安定性と製品の信頼性を向上させる.
超高速の能力
高級磁気線形モーターと多機能モジュラーヘッドを採用し,従来の機械と比較して配置能力は25%増加し,最適な速度は98000CPHに達しています.
メインパラメータ
| モデル | YT20S |
| サイズ | |
| 長さ | 1480mm |
| 幅 | 2680mm |
| 高さ | 1650mm |
| 総重量 | 2380kg |
| PCB | |
| PCB 長さ 幅 | 最大:500*300mm ((1200*450オプション) 最短:50*50mm |
| PCB 厚さ | 0.5-5mm |
| PCBの固定 | シリンダー・クランプ,軌道の幅を調節可能 |
| マウントモード | グループピッキングと別々の配置別々のピッキングと別々の配置 |
| オス | |
| システム | Windows7 |
| ソフトウェア | 独立研究開発 |
| ディスプレイ | LEDモニター |
| 入力装置 | キーボード マウス |
| 視覚系 | |
| カメラ番号 | 1 PCS (ヘッドフライトビジョンカメラ) |
| 2 PCS マークカメラ | |
| 固定 精度 が 向上 する | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| マウント高度 | 16mm (他の高さはカスタマイズすることができます) |
| マウント速度 | 98000 CPH (最高状態) |
| 構成要素 | 0201~12MMのパッケージング素材とIC素材 ((0201~35*35MMのためのオプションの固定カメラ),他の部品サイズはカスタマイズすることができます |
| コンポーネントスペース | 0.2mm |
| 給餌ステーション番号 | 104 PCS |
| ノズルの数 | 20 PCS |
| パワー | 220AC 50HZ |
| 電力消費量 | 1.5kw |
| 操作環境 | 23°C±3°C |
| 送信速度 | >1000mm/秒 |
| トランスミッション方向 | シングル ((左→右または右→左) |
| 送信モード | オンラインドライブ |
| 位置モード | オプティカル |
| ガス消費量 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 電気制御 | ETONによる独立した研究開発 |
| モーションコントロールカードモジュール 1セット | ETONによる独立した研究開発 |
| X,Y,Z軸 ドライブ方向 | 高級の磁気線形モーター |
| 食用方法 | 二重モーターのインテリジェントフィッダー |
| 生産管理 MES システムインターフェース | カスタマイズ |

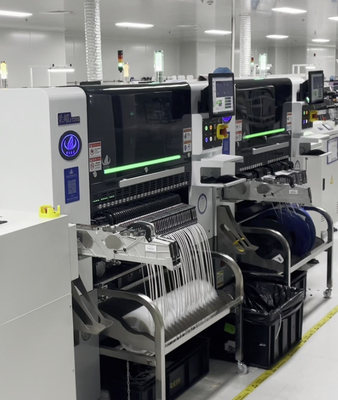

機械の適用
展覧 館
30以上の国や地域を乗組したSMTピックアンドプレイス機械の取引の経験豊富な会社として, Etonは,多くの海外の展覧会に参加しています,インド・ムンバイ展などインド・デリー展,エジプト展,トルコ展,パキスタンの展など,上海・ミュンヘン展チェンqing LED照明展など
関連機器
スタンシルプリンター,コンベヤー,グリードディスペンサー,トランジション・リフロー・オーブンなど.
パッケージ
機械のパッケージについては,我々はそれをフィルムパックと泡綿に入れて, 防止するために,塵と水 機械を保護し,輸送中に機械の乾燥を維持する,指定された港まで輸送するために木製の箱を装備.
よくある質問
Q. あなたの機械は主にどの部品を装着していますか?
A. 多機能のピックアンドプレイスマシンで IC,LEDチップ,レジスタ,コンデンサ,レンズのような形状の部品を装着できます高速マウンタリングマシンのマウンタリング部品はLED3014/3020/35285050,レジスタ,コンデンサ,直電器
Q. あなたの多機能機械と高速機械の違いは?
A. 多機能機と高速機の組み立て方式が,組み立て製品の範囲を決定し,組み立て能力は,この2種類の機械を区別します.例えば,多機能のピックアンドプレイスマシンKT10S,容量は48000 CPH高速マウンタリング機T9-2Sで 500000 CPHの容量です
Q. 機械に何か問題がある場合,どのように検査することができますか?
A. さて,検査は,私たちのプロのエンジニアによって行われ, チェックし,マシンを調節します.解決してくれるようにします.
Q. 機械のメンテナンスの期間はどれくらいですか? 無料ですか?
A. 私たちの機械の保守期間は1年であり,私たちのクライアントのために無料です,メンテナンスの期間を経て,私たちは私たちのエンジニアを調整します 機械をチェックし,テストする 年に1回か2回自由に.
