| 位置付け方法: | オプティカル | 容量速度: | 双面:500000CPH,単面:250000CPH ((最適な速度) |
|---|---|---|---|
| 精密の取付け: | ±0.05 mm | 輸送方向: | シングル (左>右) |
| 支払い: | TT | ソフトウェア: | 独立研究開発 |
| パワー消費量: | 9.6kw | PCBの長さの幅: | 250 (±10mm) *任意の長さ |
| ハイライト: | SMT LED ストリップ 装着 機械,136 頭 LED ストライプ 装着 機械,200mLEDストリップを設置する機械 |
||

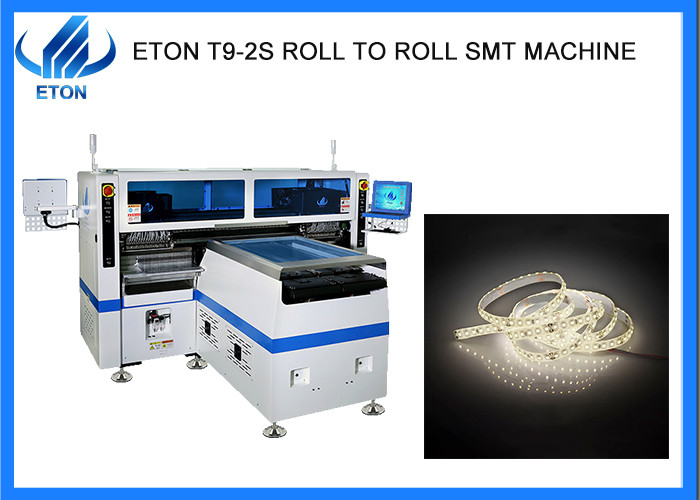

ローリング 200m LED ストライプ 設置 136 頭 SMT 配置マシン
記述
F についてエアチュア 1 高い生産性

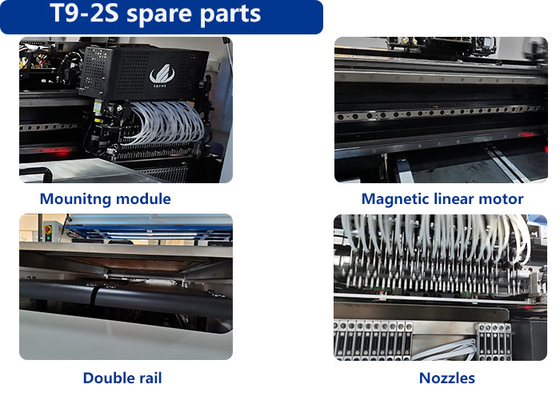

ETON Tech 調節可能な配置ヘッド

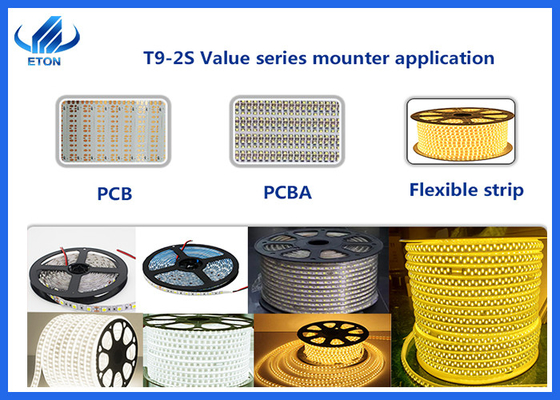

コンポーネントピック位置は,PCBパッドピッチ,最小6.5mmに応じて調整することができます. LED 3014/3020/2835/5050抵抗,コンデンサ,ブリッジ直線器など幅広いコンポーネントに適用します.
認識カメラはPCBのコンポーネント漏れ位置を記録し,それに応じて欠けているコンポーネントを埋めます.
配置ヘッドは2回ピックアップと1回配置の方法を採用します. 配置時間が大幅に最小化され,改善された配置方法により,優れた最適容量は500000CPHに達します.
F についてエアチュア 2 柔軟な生産
サイクルあたり1m
配送ステーションの範囲は配送ヘッドの2倍であり,同時に4種類の材料を生産することができます.
| モデル | T9-2S |
| サイズ | |
| 長さ | 3454mm |
| 幅 | 3035mm |
| 高さ | 1777mm |
| 総重量 | 3100kg |
| PCB | |
| PCB 長さ 幅 | 250 (±10mm) *任意の長さ |
| PCB 厚さ | 0.1-0.5mm |
| PCBの固定 | 真空吸着,シリンダークランプ,軌道の幅調整可能 |
| マウント方法 | グループピックとグループ配置 |
| 視覚系 | |
| カメラ番号 | 10セット (デジタルカメラ) |
| 視界の調整+マークの修正 | |
| 固定 精度 が 向上 する | ±0.05mm |
| マウント高度 | ≤5mm |
| マウント速度 | 双面:500000CPH,単面:250000CPH ((最適な速度) |
| 構成要素 | LED3014/3020/2835/5050 とレジスタ,コンデンサ,ブリッジ直線器など |
| パワー | 380AC 50HZ |
| 電力消費量 | 9.6 KW |
| 操作環境 | 23°C±3°C |
| 輸送機の送電 | 最大長さ:1000mm |
| 送信速度 | >500mm/秒 |
| トランスミッション方向 | シングル (左>右) |
| 送信モード | オンラインドライブ |
| 位置モード | オプティカル |
| 空気供給 | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| 電気制御 | ETONによる独立した研究開発 |
| モーション制御カード モジュール2セット | ETONによる独立した研究開発 |
| X,Y,Z軸 ドライブ方向 | 高級の磁気線形モーター + サーボモーター |
| 給餌システム | |
| 補給ステーション番号 | ダブルサイド:136PCS ((シングルサイド:68PCS) |
| 頭数 | ダブルサイド:136PCS ((シングルサイド:68PCS) |
| 食用方法 | 二重モーターのインテリジェント電気フィッダー |
SMTレイアウト:
展覧会
30以上の国や地域を乗組したSMTピックアンドプレイス機械の取引の経験豊富な会社として, Etonは,多くの海外の展覧会に参加しています,インド・ムンバイ展などインド・デリー展,エジプト展,トルコ展,パキスタンの展など,上海・ミュンヘン展チェンqing LED照明展など
よくある質問
Q. どんなサービスを 提供できますか?
A について
1) 私たちはクライアントのために全線ソリューションを提供します.
Q. インドに機器を売ったか調べてもいいですか?
答えは,はい,我々はインドに私たちのマシンを販売しました, しかし,その事実のために我々は,私の顧客のためにそれを決定することはできません, しかし私は私の顧客と連絡しようとします.競争相手が 工場を訪れたくないからです.
Q.どんな機械を持っているの?
私たちは,高速SMTピックと場所のマシンメーカーです. また,我々は,より効率的で便利なマシンに私たちのブランドを構築します. 我々は,多機能タイプ,名誉シリーズ,高精度で高生産性の値シリーズ.
