| 保証: | 1 年 | 適用される部品: | 0201 |
|---|---|---|---|
| 名前: | SMDの破片Mounter、SMTは機械、SMTの破片Mounterを選び、置く | 条件: | 新品100% オリジナル |
| 製品名: | 位置装置 \ LED 設置装置 \ LED 組立装置 | 設置速度: | 98000 cph |
| タイプ: | オートマティック | 給餌機: | 104 |
| ハイライト: | 0201 SMT組立機械,98000CPH SMT マウントマシン,双腕SMT組立機 |
||
機械の主な特徴
統合配置ヘッド
軽量,頭は統合的に形成され,Z軸の10セットは,非常に速度,精度,安定性を向上させるモジュール磁気線形モーターによって独立して制御されています
精密コーナーシステム
モジュラー型角システムにより,各部品の角度を独立して制御し,高精度な配置を保証します. 1頭あたり10個の吸入ノズル,中心距離は16mmです.
真空感知装置
各配置ヘッドは独立した検出機能を持ち,機器の安定性と製品の信頼性を向上させる.
超高速の能力
高級磁気線形モーターと多機能モジュラーヘッドを採用し,従来の機械と比較して配置能力は25%増加し,最適な速度は98000CPHに達しています.
メインパラメータ

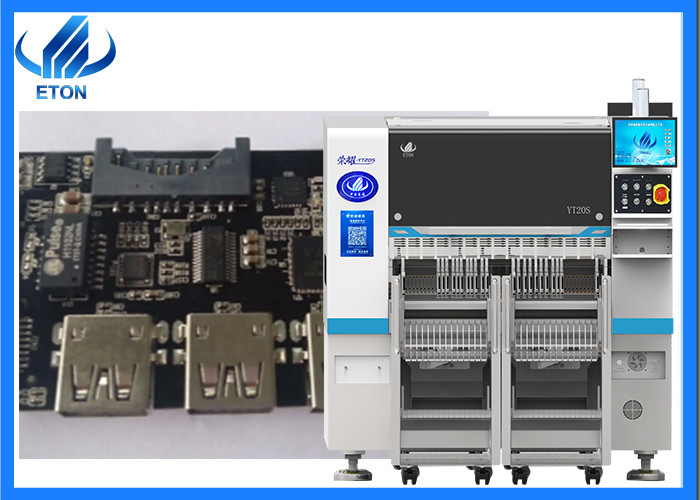

| モデル | YT20S |
| サイズ | |
| 長さ | 1480mm |
| 幅 | 2680mm |
| 高さ | 1650mm |
| 総重量 | 2380kg |
| PCB | |
| PCB 長さ 幅 | 最大:500*300mm ((1200*450オプション) 最短:50*50mm |
| PCB 厚さ | 0.5-5mm |
| PCBの固定 | シリンダー・クランプ,軌道の幅を調節可能 |
| マウントモード | グループピッキングと別々の配置別々のピッキングと別々の配置 |
| オス | |
| システム | Windows7 |
| ソフトウェア | 独立研究開発 |
| ディスプレイ | LEDモニター |
| 入力装置 | キーボード マウス |
| 視覚系 | |
| カメラ番号 | 1 PCS (ヘッドフライトビジョンカメラ) |
| 2 PCS マークカメラ | |
| 固定 精度 が 向上 する | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| マウント高度 | 16mm (他の高さはカスタマイズすることができます) |
| マウント速度 | 98000 CPH (最高状態) |
| 構成要素 | 0201~12MMのパッケージング素材とIC素材 ((0201~35*35MMのためのオプションの固定カメラ),他の部品サイズはカスタマイズすることができます |
| コンポーネントスペース | 0.2mm |
| 給餌ステーション番号 | 104 PCS |
| ノズルの数 | 20 PCS |
| パワー | 220AC 50HZ |
| 電力消費量 | 1.5kw |
| 操作環境 | 23°C±3°C |
| 送信速度 | >1000mm/秒 |
| トランスミッション方向 | シングル ((左→右または右→左) |
| 送信モード | オンラインドライブ |
| 位置モード | オプティカル |
| ガス消費量 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 電気制御 | ETONによる独立した研究開発 |
| モーションコントロールカードモジュール 1セット | ETONによる独立した研究開発 |
| X,Y,Z軸 ドライブ方向 | 高級の磁気線形モーター |
| 食用方法 | 二重モーターのインテリジェントフィッダー |
| 生産管理 MES システムインターフェース | カスタマイズ |

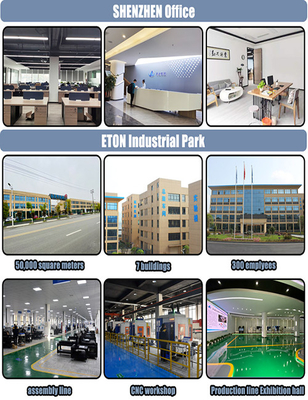

会社プロフィール
2020年にETON江西工業公園は 工事完了に成功し 先進的な加工・製造センターを備えて 厳格な品質管理を行い 生産を標準化しました生産プロセスを効率化するETONは先進技術と革新を急速に推進し,発明特許9件,実用特許112件を含む多くの知的財産技術を取得しています.12 ソフトウェアの著作権生産スペースと労働を節約し,アメリカ,韓国,インド,ドイツで大きな市場シェアを獲得しました.エジプトトルコ,ベトナム,チュニジア,タイ 30以上の郡
展覧会
私たちの会社は毎年国内外で多くの展示に参加しています.
シェンゼン,広州,重慶,上海などで開催される大規模な展覧会など 中国で有名な大規模な展覧会でETONのブースをご覧いただけます
海外の展覧会には,ムンバイ,デリー,エジプト,トルコ,ベトナムなど20カ国以上の展覧会が含まれています.
送料とパッケージ
梱包:標準はプラスチックフィルムでLED SMTマシンを包み,それから1つの20インチコンテナに積みます. 木製の箱の梱包はカスタマイズできます.
配達: 30%T/Tの事前支払い後35-40日,購入者は,我々はテストを実行するときに検査に来て,テスト後に,配送前に70%の残高を支払う
よくある質問
Q:この機械は初めて使っています 操作が簡単ですか?
A: 英語のマニュアルやガイドビデオがあり,機械の使い方を教えてくれます.
メール/スカイプ/電話/オンラインサービスでご連絡ください.
Q:私がそれを受け取った後にマシンに何か問題がある場合,私はどのようにすることができますか?
A: 無料の部品は,マシン保証期間中に送ります.
部品が0.5kg未満なら,郵便代を払います.
0.5KGを超えると,あなたは郵便代を払う必要があります
Q:あなたの機械には品質証明書がありますか?
A: すべての機械は CE,SIRA,CCCの証明書を通過し,独自の特許を持っています.
Q: 支払い方法は?
A:T/T決済をサポートします.
Q: 配達時間はいつですか?
A: 支払後30日以内に配達します.
