| 保証: | 1 年 | 適用される部品: | 0201 |
|---|---|---|---|
| 名前: | SMDの破片Mounter、SMTは機械、SMTの破片Mounterを選び、置く | 条件: | 新品100% オリジナル |
| 製品名: | 位置装置 \ LED 設置装置 \ LED 組立装置 | 設置速度: | 98000 cph |
| タイプ: | オートマティック | 給餌機: | 104 |
| ハイライト: | 0201 半導体マウント機械,98000CPH SMT マウントマシン,半導体マウントSMT機械 |
||

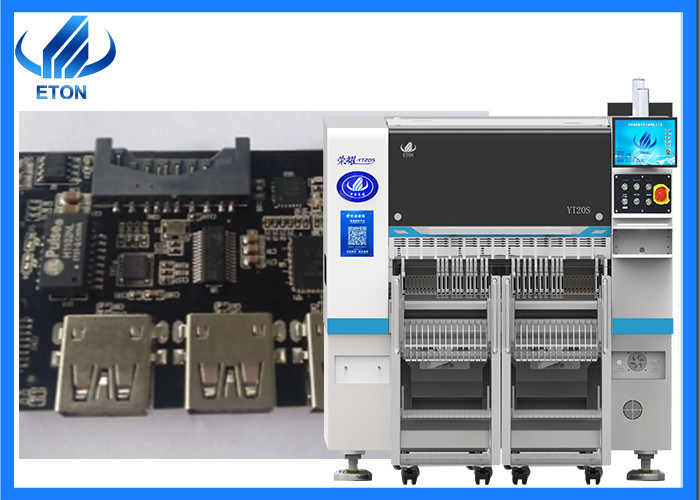

機械の主な特徴
統合配置ヘッド
軽量,頭は統合的に形成され,Z軸の10セットは,非常に速度,精度,安定性を向上させるモジュール磁気線形モーターによって独立して制御されています
精密コーナーシステム
モジュラー型角システムにより,各部品の角度を独立して制御し,高精度な配置を保証します. 1頭あたり10個の吸入ノズル,中心距離は16mmです.
真空感知装置
各配置ヘッドは独立した検出機能を持ち,機器の安定性と製品の信頼性を向上させる.
超高速の能力
高級磁気線形モーターと多機能モジュラーヘッドを採用し,従来の機械と比較して配置能力は25%増加し,最適な速度は98000CPHに達しています.
メインパラメータ
| モデル | YT20S |
| サイズ | |
| 長さ | 1480mm |
| 幅 | 2680mm |
| 高さ | 1650mm |
| 総重量 | 2380kg |
| PCB | |
| PCB 長さ 幅 | 最大:500*300mm ((1200*450オプション) 最短:50*50mm |
| PCB 厚さ | 0.5-5mm |
| PCBの固定 | シリンダー・クランプ 軌道の幅を調整できる |
| マウントモード | グループピッキングと別々の配置別々のピッキングと別々の配置 |
| オス | |
| システム | Windows7 |
| ソフトウェア | 独立研究開発 |
| ディスプレイ | LEDモニター |
| 入力装置 | キーボード マウス |
| 視覚系 | |
| カメラ番号 | 1 PCS (ヘッドフライトビジョンカメラ) |
| 2 PCS マークカメラ | |
| 固定 精度 が 向上 する | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| マウント高度 | 16mm (他の高さはカスタマイズすることができます) |
| マウント速度 | 98000 CPH (最高状態) |
| 構成要素 | 0201~12MMのパッケージング素材とIC素材 ((0201~35*35MMのためのオプションの固定カメラ),他の部品サイズはカスタマイズすることができます |
| コンポーネントスペース | 0.2mm |
| 給餌ステーション番号 | 104 PCS |
| ノズルの数 | 20 PCS |
| パワー | 220AC 50HZ |
| 電力消費量 | 1.5kw |
| 操作環境 | 23°C±3°C |
| 送信速度 | >1000mm/秒 |
| トランスミッション方向 | シングル ((左→右または右→左) |
| 送信モード | オンラインドライブ |
| 位置モード | オプティカル |
| ガス消費量 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 電気制御 | ETONによる独立した研究開発 |
| モーションコントロールカードモジュール 1セット | ETONによる独立した研究開発 |
| X,Y,Z軸 ドライブ方向 | 高級の磁気線形モーター |
| 餌のやり方 | 二重モーターのインテリジェントフィッダー |
| 生産管理 MES システムインターフェース | カスタマイズ |

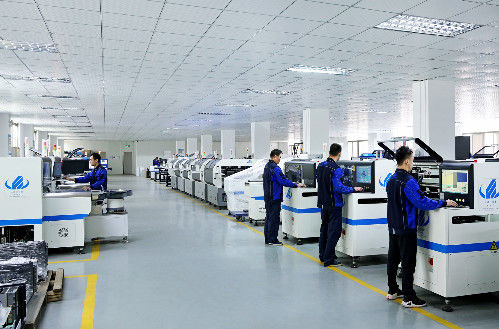

会社プロフィール
シェンゼンETON自動化設備株式会社 (株) は,世界でもトップの自動高速ピックアンドプレイスマシンメーカーで,一方,ETONは中国の最大のハイテクメーカーであり, 設計能力も強い.製造,販売,サービス and rated as “Shenzhen high-tech enterprise” “China high-tech enterprise” “Shenzhen top brand” “2019 LED Technology innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” “Double soft enterprise” etc.
シェンゼンETON自動化機器株式会社は 配置機械機器の開発と製造に 専念しています"顧客に奉仕する"という概念を堅持し,市場の動向を確立する.
展覧会
私たちの会社は毎年国内外で多くの展示に参加しています.
シェンゼン,広州,重慶,上海などで開催される大規模な展覧会など 中国で有名な大規模な展覧会でETONのブースをご覧いただけます
海外の展覧会には,ムンバイ,デリー,エジプト,トルコ,ベトナムなど20カ国以上の展覧会が含まれています.
送料とパッケージ
すべての機械は真空と木製のパッケージで詰められています
ステップ1:フィルムパッケージング
ステップ2:真空包装
ステップ3:木製の箱の包装
機械を保護するために プロフェッショナルで標準的なパッケージを用意しています
よくある質問
Q: 製品が損傷したり 濡れないようにするにはどうすればいいですか?
A: 私たちは製品を保護するために複数の措置を講じます.彼らは最初に個別で梱包されています.カートンに入れて プラスチックフィルムで包み込み テープで封印して カートンを固定し 水から守ります.
Q: 機械の故障率は?
A: 私たちのマシンは非常に安定しています,故障率は0未満です.001.
Q: ピック・アンド・プレイス・マシンの他にどんな機械が提供されますか?
A:ETONは,中国最大のSMT機械メーカーとして,リフローオーブン,プリンター,コンベヤー,ピックアンドプレイスマシン,ローダー,アンローダーなど,SMTライン全体を提供しています.
Q:あなたの利点は?
A: 当社の経営方針は5段階です:誠実なビジネス,研究開発に集中する,製造の意図,配慮したサービス,顧客の信頼.
