| 保証: | 1 年 | 適用される部品: | 0201 |
|---|---|---|---|
| 名前: | SMDの破片Mounter、SMTは機械、SMTの破片Mounterを選び、置く | 条件: | 新品100% オリジナル |
| 製品名: | 位置装置 \ LED 設置装置 \ LED 組立装置 | 設置速度: | 98000 cph |
| タイプ: | オートマティック | 給餌機: | 104 |
| ハイライト: | 0201 部品を装着する機械,0201 半導体マウント機械,0201 部品を固定する製造機械 |
||

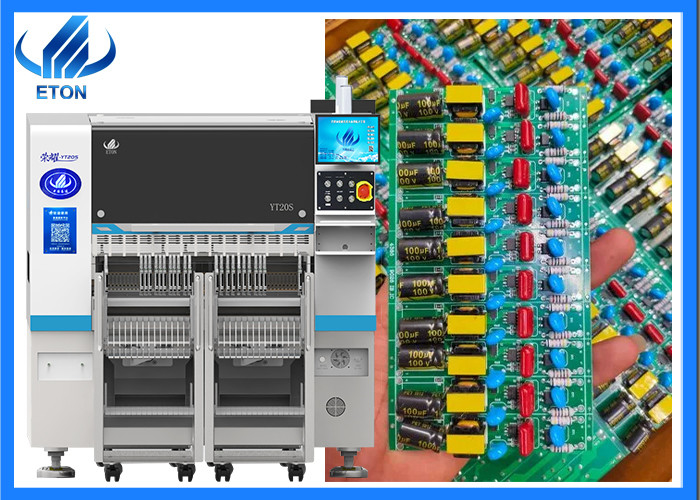

機械の主な特徴
統合配置ヘッド
軽量,頭は統合的に形成され,Z軸の10セットは,非常に速度,精度,安定性を向上させるモジュール磁気線形モーターによって独立して制御されています
精密コーナーシステム
モジュラー型角システムにより,各部品の角度を独立して制御し,高精度な配置を保証します. 1頭あたり10個の吸入ノズル,中心距離は16mmです.
真空感知装置
各配置ヘッドは独立した検出機能を持ち,機器の安定性と製品の信頼性を向上させる.
超高速の能力
高級磁気線形モーターと多機能モジュラーヘッドを採用し,従来の機械と比較して配置能力は25%増加し,最適な速度は98000CPHに達しています.
メインパラメータ
| モデル | YT20S |
| サイズ | |
| 長さ | 1480mm |
| 幅 | 2680mm |
| 高さ | 1650mm |
| 総重量 | 2380kg |
| PCB | |
| PCB 長さ 幅 | 最大:500*300mm ((1200*450オプション) 最短:50*50mm |
| PCB 厚さ | 0.5-5mm |
| PCBの固定 | シリンダー・クランプ 軌道の幅を調整できる |
| マウントモード | グループピッキングと別々の配置別々のピッキングと別々の配置 |
| オス | |
| システム | Windows7 |
| ソフトウェア | 独立研究開発 |
| ディスプレイ | LEDモニター |
| 入力装置 | キーボード マウス |
| 視覚系 | |
| カメラ番号 | 1 PCS (ヘッドフライトビジョンカメラ) |
| 2 PCS マークカメラ | |
| 固定 精度 が 向上 する | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| マウント高度 | 16mm (他の高さはカスタマイズすることができます) |
| マウント速度 | 98000 CPH (最高状態) |
| 構成要素 | 0201~12MMのパッケージング素材とIC素材 ((0201~35*35MMのためのオプションの固定カメラ),他の部品サイズはカスタマイズすることができます |
| コンポーネントスペース | 0.2mm |
| 給餌ステーション番号 | 104 PCS |
| ノズルの数 | 20 PCS |
| パワー | 220AC 50HZ |
| 電力消費量 | 1.5kw |
| 操作環境 | 23°C±3°C |
| 送信速度 | >1000mm/秒 |
| トランスミッション方向 | シングル ((左→右または右→左) |
| 送信モード | オンラインドライブ |
| 位置モード | オプティカル |
| ガス消費量 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 電気制御 | ETONによる独立した研究開発 |
| モーションコントロールカードモジュール 1セット | ETONによる独立した研究開発 |
| X,Y,Z軸 ドライブ方向 | 高級の磁気線形モーター |
| 餌のやり方 | 二重モーターのインテリジェントフィッダー |
| 生産管理 MES システムインターフェース | カスタマイズ |

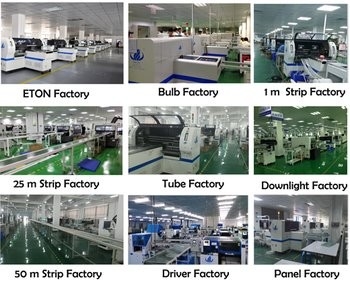

会社プロフィール
シェンゼンETON自動化設備株式会社 (株) は,世界でもトップの自動高速ピックアンドプレイスマシンメーカーで,一方,ETONは中国の最大のハイテクメーカーであり, 設計能力も強い.製造,販売,サービス and rated as “Shenzhen high-tech enterprise” “China high-tech enterprise” “Shenzhen top brand” “2019 LED Technology innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” “Double soft enterprise” etc.
シェンゼンETON自動化機器株式会社は 配置機械機器の開発と製造に 専念しています"顧客に奉仕する"という概念を堅持し,市場の動向を確立する.
展覧会
サービス
1注文前に:
SMTラインのプロの提案を支持します
製品に応じて最高のモジュールをお勧めします
工場価格で最高のオートメントを供給します.
2注文後
輸送前に良いテストと老化があります.
オンライントレーニングやビデオ教育もサポートしています
我々は,プロの販売後チームを持っている,できるだけ早く問題を解決することができます
機械の保証は1年,保証期間中,修理や交換が必要な部品は,お客様には無料になります.
送料とパッケージ
すべての機械は真空と木製のパッケージで詰められています
ステップ1:フィルムパッケージング
ステップ2:真空包装
ステップ3:木製の箱の包装
機械を保護するために プロフェッショナルで標準的なパッケージを用意しています
よくある質問
1エンジニアは機械の設置に自由ですか?
A: はい,私たちはあなたの工場にエンジニアを送信します 機械の無料のインストールとトレーニング 一度あなたは私たちのマシンを購入します.
わかった2. あなたの機械は,LED電球/パネルライト/レンズ/ディスプレイ/柔軟なストライプライト/その他の製造に適していますか?
A: はい,SMTマシンは,LED照明と電気ボードのあらゆる種類に広く適用されています.
チップ3014/3528/5050/etc,0402/0603/0805 レジスタ,コンデンサ,トランスフォーマー,ブリッジなど
3チップマウンタリング機を 持ってるの?
A: はい,ETONは,中国最大のSMT機械メーカーです. 私たちは,中国の江西市で50000平方メートル以上の産業公園を所有しています. シェンzhen,Zhongshan,Zhejiang,インド,エジプトに事務所を設置,など機械の仲間も用意しています
1LED照明のための高速ピック・アンド・プレイス・マシン
2. ライトや電気ボードのあらゆる種類のための多機能のピックアンドプレイスマシン
3自動スタンシルプリンター
4半自動 スタンシルプリンター
5単機輸送機
6. 双列輸送機
7レンズ/トランスフォーマー/コンダッシター/その他のための振動器プレート
8. 8mm/12mm/16mm/24mm 電動フィッダー
98ゾーン リフローオーブン
10PCB洗浄機
11溶接パスタミキサー
12. 装荷機
13卸料機
14. SMTラインの全ソリューション
そのように
4.操作言語はどうだ?
機械は中国語/英語をサポートします.
