| ノズル: | 10PCS | コンポーネントサイズ: | 0201~15MMパッケージング素材とIC素材 ((0201~35*35MMのためのオプションの固定カメラ),他の部品サイズはカスタマイズすることができます |
|---|---|---|---|
| パワー消費量: | 1.5kw | 雇用率: | 48000CPH |
| 最大適用可能なPCB: | 500*450mm | オペレーティングシステム: | Windows 7 |
| パワー: | 220AC 50HZ | X、YのZ軸ドライブ方法: | 上限磁気リニア モーター |
| ハイライト: | 48000 CPH LEDドライバ PCB組立マシン,ミニ 0201 PCB組立機械,ミニ 0201 SMT 配置機械 |
||

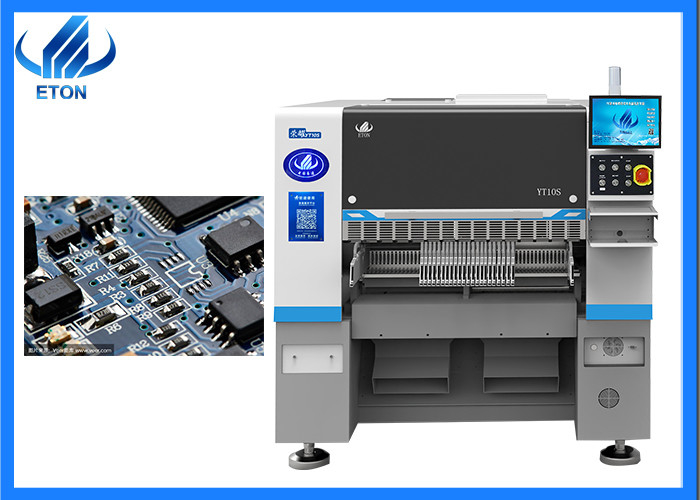

ミニ 0201 LEDドライバ PCB組 48000 CPH SMT配置機械
機械の主な特徴

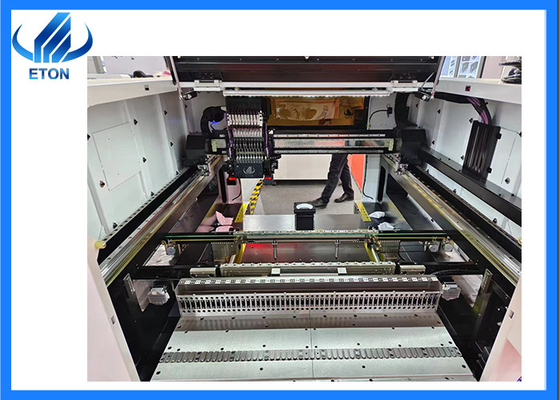

1X,Y,Z軸は,すべて自社開発した高級磁気線形モーターを採用
2柔軟なPCB処理能力,マルチステーション,マルチ素材のマウント
3.Y軸はダブルドライブ・ゲンター構造を採用
4. 自動交換ノズルの機能をサポート (オプション)
5. 0201 ~ 35 * 35mmテープロールパッケージとICトレイフィッダーに適用
6.ヘッド飛行認識 + 固定飛行認識カメラ (オプション),高速および高精度識別. コンポーネントは0201から35 * 35mm,高さ16mm,他の高さをカスタマイズすることができます
メインパラメータ
| モデル | YT10S |
| サイズ | |
| 長さ | 1480mm |
| 幅 | 2020mm |
| 高さ | 1650mm |
| 総重量 | 2380kg |
| PCB | |
| PCB 長さ 幅 | 最大:500*450mm ((1200*450オプション) 最短:50*50mm |
| PCB 厚さ | 0.5-5mm |
| PCBの固定 | シリンダー・クランプ,軌道の幅を調節可能 |
| マウントモード | グループピッキングと別々の配置別々のピッキングと別々の配置 |
| オス | |
| システム | Windows7 |
| ソフトウェア | 独立研究開発 |
| ディスプレイ | LEDモニター |
| 入力装置 | キーボード マウス |
| 視覚系 | |
| カメラ番号 | 1 PCS (ヘッドフライトビジョンカメラ) |
| 2 PCS マークカメラ | |
| 固定 精度 が 向上 する | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| マウント高度 | 16mm (他の高度はカスタマイズすることができます) |
| マウント速度 | 48000 CPH (最高状態) |
| 構成要素 | 0201~15MMパッケージング素材とIC素材 ((0201~35*35MMのためのオプションの固定カメラ),他の部品サイズはカスタマイズすることができます |
| コンポーネントスペース | 0.2mm |
| 給餌ステーション番号 | 52 PCS (104 PCS オプション) |
| ノズルの数 | 10 PCS |
| パワー | 220AC 50HZ |
| 電力消費量 | 1.5kw |
| 操作環境 | 23°C±3°C |
| 送信速度 | >1000mm/秒 |
| トランスミッション方向 | シングル ((左→右または右→左) |
| 送信モード | オンラインドライブ |
| 位置モード | オプティカル |
| ガス消費量 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 電気制御 | ETONによる独立した研究開発 |
| モーションコントロールカードモジュール 1セット | ETONによる独立した研究開発 |
| X,Y,Z軸 ドライブ方向 | 高級の磁気線形モーター |
| 食用方法 | 二重モーターのインテリジェントフィッダー |
| 生産管理 MES システムインターフェース | カスタマイズ |
機械の適用
市場
顧客が1つのサイトサービス,効率的な生産と低消費量
展覧 館
当社は,インド・ムンバイ展,インド・デリー展,エジプト展,トルコ展,パキスタン展など,海外の様々な展覧会に参加してきました.
送料 と 配送
陸上輸送:内陸諸国には適しており,手頃な価格です
航空貨物:緊急品で 最も高価な交通手段です
輸送:貨物の到着時間を顧客が容易に受け入れることができる 便宜性や低コストの輸送に適しています

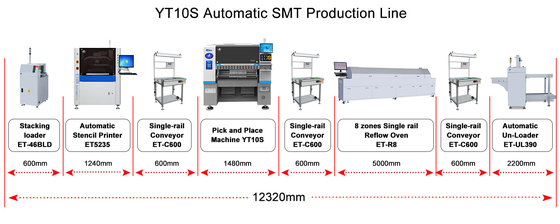

関連機器
スタンシルプリンター,コンベヤー,グリードディスペンサー,トランジション・リフロー・オーブンなど.
よくある質問
Q. CIF価格を使ってもいいですか?
A. CIF価格には貨物料と保険料を追加し,EXWの部分は両者にとって適した価格として,より安価で便利な要素です.
Q. あなたの機械の品質は?
A. SMT機械の経験豊富なメーカーとして,私たちは 9つの発明特許,112の実用特許,12のソフトウェア著作権を含む多くの知的財産技術を取得しました.生産と検査のための私たちのR&D部門で獲得優れた製造業者として,我々の機械の高品質を保証します.
Q. 機械は1日何時間稼働できるの?
A.機械は一日中働けるが,寿命が長くなるためには,1日1時間または2時間休むことを提案する.
