| フィーダーステーション: | 104 PCS | 電力消費: | 1.5kw |
|---|---|---|---|
| タイプ: | オートマティック | 体重: | 2380kg |
| 機械の機能: | SMDコンポーネントをPCBにマウント | PCBの長さの幅: | 最大:500*300mm ((1200*450オプション) 最短:50*50mm |
| 機械頭部: | 20個 | 保証: | 1 年 |
| ハイライト: | 220AC SMT ピック・アンド・プレイス・マシン,ピック・アンド・プレイス・マシン 220V AC,R&D ソフトウェア ピック・アンド・プレイス・マシン |
||

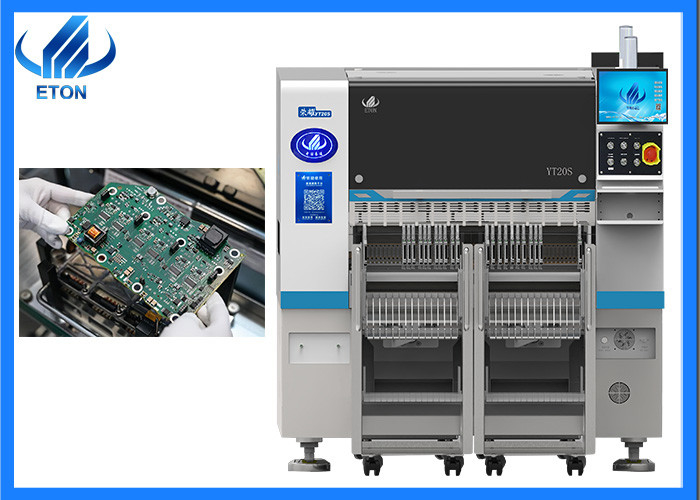

220AC 50HZ R&D ソフトウェア 20ノズル SMT ピックアンドプレイスマシン
記述
機械の主な特徴
統合配置ヘッド
軽量,頭は統合的に形成され,Z軸の10セットは,非常に速度,精度,安定性を向上させるモジュール磁気線形モーターによって独立して制御されています
精密コーナーシステム
モジュラー型角システムにより,各部品の角度を独立して制御し,高精度な配置を保証します. 1頭あたり10個の吸入ノズル,中心距離は16mmです.
真空感知装置
各配置ヘッドは独立した検出機能を持ち,機器の安定性と製品の信頼性を向上させる.
超高速の能力
高級磁気線形モーターと多機能モジュラーヘッドを採用し,従来の機械と比較して配置能力は25%増加し,最適な速度は98000CPHに達しています.
メインパラメータ
| モデル | YT20S |
| サイズ | |
| 長さ | 1480mm |
| 幅 | 2680mm |
| 高さ | 1650mm |
| 総重量 | 2380kg |
| PCB | |
| PCB 長さ 幅 | 最大:500*300mm ((1200*450オプション) 最短:50*50mm |
| PCB 厚さ | 0.5-5mm |
| PCBの固定 | シリンダー・クランプ,軌道の幅を調節可能 |
| マウントモード | グループピッキングと別々の配置別々のピッキングと別々の配置 |
| オス | |
| システム | Windows7 |
| ソフトウェア | 独立研究開発 |
| ディスプレイ | LEDモニター |
| 入力装置 | キーボード マウス |
| 視覚系 | |
| カメラ番号 | 1 PCS (ヘッドフライトビジョンカメラ) |
| 2 PCS マークカメラ | |
| 固定 精度 が 向上 する | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| マウント高度 | 16mm (他の高さはカスタマイズすることができます) |
| マウント速度 | 98000 CPH (最高状態) |
| 構成要素 | 0201~12MMのパッケージング素材とIC素材 ((0201~35*35MMのためのオプションの固定カメラ),他の部品サイズはカスタマイズすることができます |
| コンポーネントスペース | 0.2mm |
| 給餌ステーション番号 | 104 PCS |
| ノズルの数 | 20 PCS |
| パワー | 220AC 50HZ |
| 電力消費量 | 1.5kw |
| 操作環境 | 23°C±3°C |
| 送信速度 | >1000mm/秒 |
| トランスミッション方向 | シングル ((左→右または右→左) |
| 送信モード | オンラインドライブ |
| 位置モード | オプティカル |
| ガス消費量 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 電気制御 | ETONによる独立した研究開発 |
| モーションコントロールカードモジュール 1セット | ETONによる独立した研究開発 |
| X,Y,Z軸 ドライブ方向 | 高級の磁気線形モーター |
| 食用方法 | 二重モーターのインテリジェントフィッダー |
| 生産管理 MES システムインターフェース | カスタマイズ |
機械の適用
展覧 館
30以上の国や地域を乗組したSMTピック・アンド・プレイス機械の取引の経験豊富な会社として, Etonは多くの海外の展覧会に参加してきましたインド・ムンバイ展などインド・デリー展,エジプト展,トルコ展,パキスタンの展など,上海・ミュンヘン展チェンqing LED照明展など

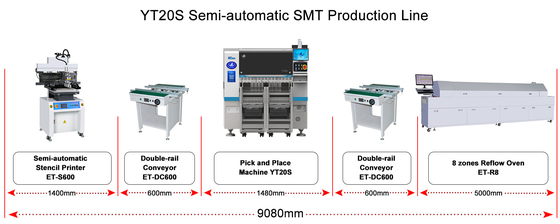

関連機器
スタンシルプリンター,コンベヤー,グリードディスペンサー,トランジション・リフロー・オーブンなど.
パッケージ
機械のパッケージについては,我々はそれをフィルムパックと泡綿に入れて, 防止するために,塵と水 機械を保護し,輸送中に機械の乾燥を維持する,指定された港へ輸送するために木製の箱を装備.
よくある質問
Q:なぜ他のサプライヤーからではなく,私たちから買うべきですか?
A: 私たちは,高品質と評判の良い13年以上のSMTマシンのハイテクプロフェッショナルメーカーです. 私たちは,新しい工場と新しいラインを開始するためにクライアントを支援する豊富な経験を持っています."プロ"高効率でコストを節約する"
半自動PETボトル吹き機 ボトル製造機 ボトル鋳造機 PETボトル製造機は,あらゆる形状のPETプラスチック容器やボトルを製造するのに適しています
Q: 海外での販売後サービスがありますか?
A: 我々は,外国で技術的サポートを提供することができます. あなたが技術的な問題がある場合は,私たちのエンジニアは,あなたにタイムリーなサポートを提供します.エンジニアエジプトの技術者など
