| 構成要素: | 0201~12MMのパッケージング素材とIC素材 ((0201~35*35MMのためのオプションの固定カメラ),他の部品サイズはカスタマイズすることができます | 部品スペース: | 0.2mm |
|---|---|---|---|
| 条件: | 100% オリジナル 新品 | モードの取付け: | グループピッキングと別々の配置\別々のピッキングと別々の配置 |
| パッケージ: | 木製ケース | 最適の速度: | 98000CPH |
| 電力消費量: | 1.5kw | ノズルの数: | 20個 |
| ハイライト: | SMTPCBマシン,PCBの設置 ピック・アンド・プレイス・マシン,パーソナライズされた98000CPH ピックと位置マシン |
||

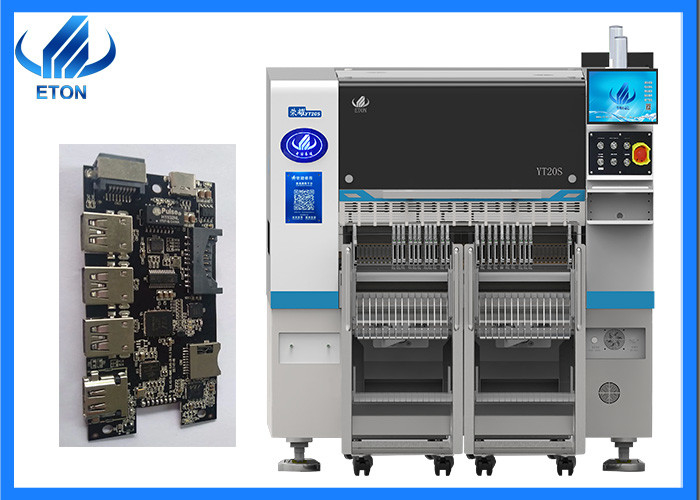

パーソナライズされた98.000 最適速度 smt PCBの設置 ピックと場所のマシン
機械の主な特徴

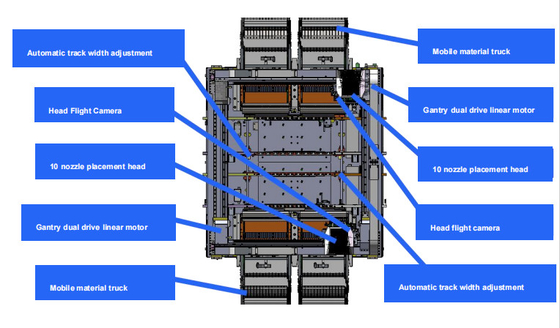

統合配置ヘッド
軽量,頭は統合的に形成され,Z軸の10セットは,非常に速度,精度,安定性を向上させるモジュール磁気線形モーターによって独立して制御されています
精密コーナーシステム
モジュラー型角システムにより,各部品の角度を独立して制御し,高精度な配置を保証します. 1頭あたり10個の吸入ノズル,中心距離は16mmです.

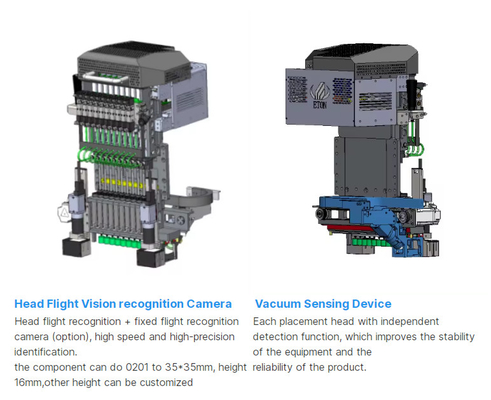

真空感知装置
各配置ヘッドは独立した検出機能を持ち,機器の安定性と製品の信頼性を向上させる.
超高速の能力
高級磁気線形モーターと多機能モジュラーヘッドを採用し,従来の機械と比較して配置能力は25%増加し,最適な速度は98000CPHに達しています.
メインパラメータ
| モデル | YT20S |
| サイズ | |
| 長さ | 1480mm |
| 幅 | 2680mm |
| 高さ | 1650mm |
| 総重量 | 2380kg |
| PCB | |
| PCB 長さ 幅 | 最大:500*300mm ((1200*450オプション) 最短:50*50mm |
| PCB 厚さ | 0.5-5mm |
| PCBの固定 | シリンダー・クランプ,軌道の幅を調節可能 |
| マウントモード | グループピッキングと別々の配置別々のピッキングと別々の配置 |
| オス | |
| システム | Windows7 |
| ソフトウェア | 独立研究開発 |
| ディスプレイ | LEDモニター |
| 入力装置 | キーボード マウス |
| 視覚系 | |
| カメラ番号 | 1 PCS (ヘッドフライトビジョンカメラ) |
| 2 PCS マークカメラ | |
| 固定 精度 が 向上 する | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| マウント高度 | 16mm (他の高さはカスタマイズすることができます) |
| マウント速度 | 98000 CPH (最高状態) |
| 構成要素 | 0201~12MMのパッケージング素材とIC素材 ((0201~35*35MMのためのオプションの固定カメラ),他の部品サイズはカスタマイズすることができます |
| コンポーネントスペース | 0.2mm |
| 給餌ステーション番号 | 104 PCS |
| ノズルの数 | 20 PCS |
| パワー | 220AC 50HZ |
| 電力消費量 | 1.5kw |
| 操作環境 | 23°C±3°C |
| 送信速度 | >1000mm/秒 |
| トランスミッション方向 | シングル ((左→右または右→左) |
| 送信モード | オンラインドライブ |
| 位置モード | オプティカル |
| ガス消費量 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 電気制御 | ETONによる独立した研究開発 |
| モーションコントロールカードモジュール 1セット | ETONによる独立した研究開発 |
| X,Y,Z軸 ドライブ方向 | 高級の磁気線形モーター |
| 食用方法 | 二重モーターのインテリジェントフィッダー |
| 生産管理 MES システムインターフェース | カスタマイズ |
パッケージ
フィルムパックと泡綿で包装し,頑丈な木箱の中に真空袋をカバーします.
市場
私たちの製品は,韓国,インド,ベトナム,チュニジア,エジプト,トルコ,ロシア,ブラジルなどを含む30以上の国や地域に輸出されています.
スリヤ,ポリキャブ,FIEM,RK,GK,テクノ LED,CALCOM,ACK,ケンドル,ラングドン,ユニスターなど
SMTラインソリューション
サービス
私たちの優位性
SMTラインのソリューションを提供できます!
ピック&プレイスマシン/リフローオーブン/スタンシルプリンター/PCBコンベヤー/SPI/AOI.etc
1LEDランプ,DOB,レンズ,パネルライト,ダウンライト,ストリートライト,チューブ0.5m,1m ストライプライトなど
2海外のエンジニアを 無料の設置と訓練のために提供します
3.中国のSMT機械メーカートップブランド,ETONの従業員500人
