| PCBの長さの幅: | 250 (±10mm) *任意の長さ | 適用する: | SMT機械のためのSMD生産ライン |
|---|---|---|---|
| 港: | シェンゼン | PCB 厚さ: | 0.1-0.5mm |
| 電源: | 380AC 50HZ | 精密の取付け: | ±0.05mm |
| 方法の取付け: | グループ グループ 位置 | 設置速度: | 双面:500000CPH,単面:250000CPH ((最適な速度) |
| ハイライト: | 適用範囲が広いストリップSMT機械,SMT機械を転がすロール,高速SMD生産ライン |
||

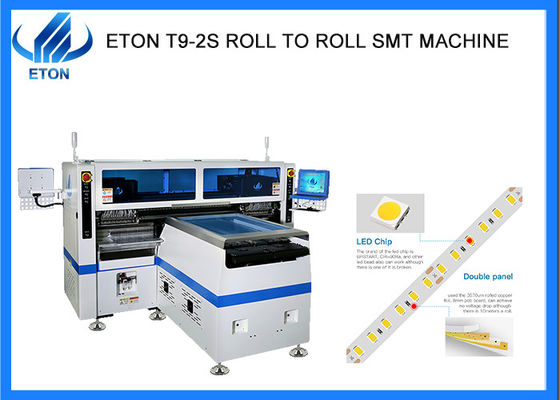

世界最速の500000CPH 柔軟ストライプ ROLL TO ROLL SMTマシン
記述
特徴 1 高い生産性
ETON Tech 調節可能な配置ヘッド
コンポーネントピック位置は,PCBパッドピッチ,最小6.5mmに応じて調整することができます. LED 3014/3020/2835/5050抵抗,コンデンサ,ブリッジ直線器など幅広いコンポーネントに適用します.
認識カメラはPCBのコンポーネント漏れ位置を記録し,それに応じて欠けているコンポーネントを埋めます.
配置ヘッドは2回ピックアップと1回配置の方法を採用します. 配置時間が大幅に最小化され,改善された配置方法により,優れた最適容量は500000CPHに達します.
| モデル | T9-2S |
| サイズ | |
| 長さ | 3454mm |
| 幅 | 3035mm |
| 高さ | 1777mm |
| 総重量 | 3100kg |
| PCB | |
| PCB 長さ 幅 | 250 (±10mm) *任意の長さ |
| PCB 厚さ | 0.1-0.5mm |
| PCBの固定 | 真空吸着,シリンダークランプ,軌道の幅調整可能 |
| マウント方法 | グループピックとグループ配置 |
| 視覚系 | |
| カメラ番号 | 10セット (デジタルカメラ) |
| 視界の調整+マークの修正 | |
| 固定 精度 が 向上 する | ±0.05mm |
| マウント高度 | ≤5mm |
| マウント速度 | 双面:500000CPH,単面:250000CPH ((最適な速度) |
| 構成要素 | LED3014/3020/2835/5050 とレジスタ,コンデンサ,ブリッジ直線器など |
| パワー | 380AC 50HZ |
| 電力消費量 | 9.6 KW |
| 操作環境 | 23°C±3°C |
| 輸送機の送電 | 最大長さ:1000mm |
| 送信速度 | >500mm/秒 |
| トランスミッション方向 | シングル (左・右・左) |
| 送信モード | オンラインドライブ |
| 位置モード | オプティカル |
| 空気供給 | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| 電気制御 | ETONによる独立した研究開発 |
| モーション制御カード モジュール2セット | ETONによる独立した研究開発 |
| X,Y,Z軸 ドライブ方向 | 高級の磁気線形モーター + サーボモーター |
| 給餌システム | |
| 補給ステーション番号 | ダブルサイド:136PCS ((シングルサイド:68PCS) |
| 頭数 | ダブルサイド:136PCS ((シングルサイド:68PCS) |
| 食用方法 | 二重モーターのインテリジェント電気フィッダー |
SMTレイアウト:
展覧会
30以上の国や地域を乗組したSMTピック・アンド・プレイス機械の取引の経験豊富な会社として, Etonは多くの海外の展覧会に参加してきましたインド・ムンバイ展などインド・デリー展,エジプト展,トルコ展,パキスタンの展など,上海・ミュンヘン展チェンqing LED照明展など
よくある質問
Q. どんなサービスを 提供できますか?
A について
1) 私たちはクライアントのために全線ソリューションを提供します.
Q. あなたの機械には品質証明書がありますか?
A. 我々は,CE,SIRA,CCC,ISOが"よく知られたブランド"と多くの技術特許で授与されたハイテク企業であり,LEDライト生産ラインプログラムで豊富な経験 (11年以上) を持っています.
Q. 価格として CIF を受け入れるのですか?
A. 我々はEXWのみを受け入れます. 上記の価格は両者にとって便利で,コストも低くなっています.
Q. インドに機器を売ったか調べてもいいですか?
答えは,はい,我々はインドに私たちのマシンを販売しました, しかし,その事実のために我々は,私の顧客のためにそれを決定することはできません, しかし私は私の顧客と連絡しようとします.競争相手が 工場を訪れたくないからです.
Q.どんな機械を持っているの?
私たちは,高速SMTピックと場所のマシンメーカーであり,また,我々はより効率的で便利なマシンに私たちのブランドを構築します. 我々は,多機能タイプ,名誉シリーズ,高精度で高生産性の値シリーズ.
