| マウントモード: | 取るグループとマウントするグループ | 入力装置: | キーボード マウス |
|---|---|---|---|
| PCBのサイズ: | 250 (±10mm) *任意の長さ | 給餌ステーション: | 両面：136PCS（片面：68PCS） |
| 電力消費: | 9.6キロワット | いいえカメラの: | 10セット (デジタルカメラ) |
| 精密の取付け: | ±0.05mm | マウント高度: | ≤5mm |
| ハイライト: | 136 頭 ピック・アンド・プレイス・マシン,柔らかいストリップピック・アンド・プレイス・マシン,SMT ピック・アンド・プレイス・マシン |
||

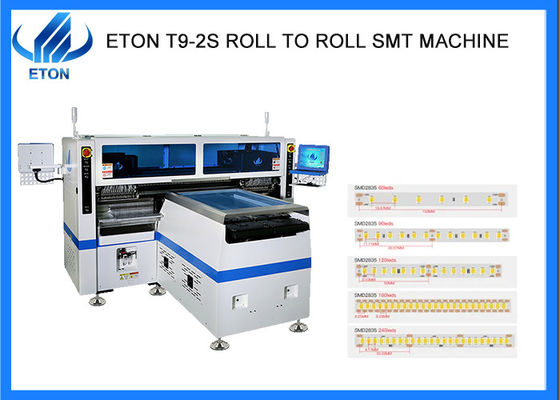

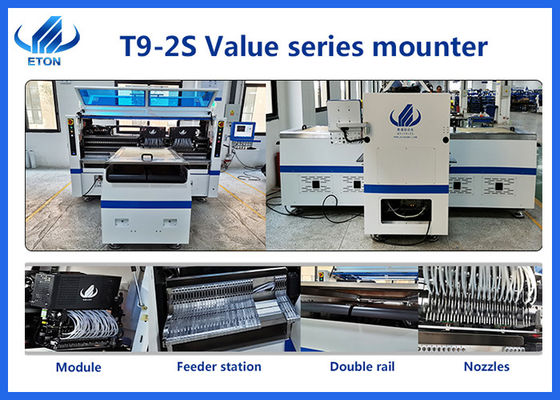

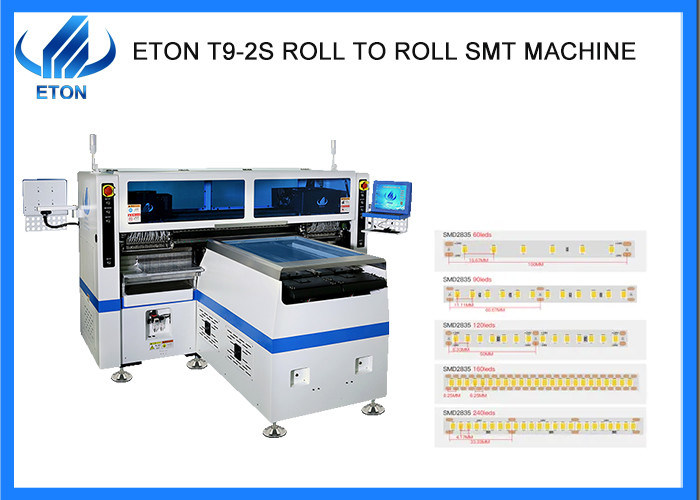

SMT 高速ピーク&プレイスマシン 136 柔軟なストライプのための頭
記述
F についてエアチュア 1 高い生産性
ETON Tech 調節可能な配置ヘッド
コンポーネントピック位置は,PCBパッドピッチ,最小6.5mmに応じて調整することができます. LED 3014/3020/2835/5050抵抗,コンデンサ,ブリッジ直線器など幅広いコンポーネントに適用します.
認識カメラはPCBのコンポーネント漏れ位置を記録し,それに応じて欠けているコンポーネントを埋めます.
配置ヘッドは2回ピックアップと1回配置の方法を採用します. 配置時間が大幅に最小化され,改善された配置方法により,優れた最適容量は500000CPHに達します.
F についてエアチュア 2 柔軟な生産
サイクルあたり1m
配送ステーションの範囲は配送ヘッドの2倍であり,同時に4種類の材料を生産することができます.
| モデル | T9-2S |
| サイズ | |
| 長さ | 3454mm |
| 幅 | 3035mm |
| 高さ | 1777mm |
| 総重量 | 3100kg |
| PCB | |
| PCB 長さ 幅 | 250 (±10mm) *任意の長さ |
| PCB 厚さ | 0.1-0.5mm |
| PCBの固定 | 真空吸着,シリンダークランプ,軌道の幅調整可能 |
| マウント方法 | グループピックとグループ配置 |
| 視覚系 | |
| カメラ番号 | 10セット (デジタルカメラ) |
| 視界の調整+マークの修正 | |
| 固定 精度 が 向上 する | ±0.05mm |
| マウント高度 | ≤5mm |
| マウント速度 | 双面:500000CPH,単面:250000CPH ((最適な速度) |
| 構成要素 | LED3014/3020/2835/5050 とレジスタ,コンデンサ,ブリッジ直線器など |
| パワー | 380AC 50HZ |
| 電力消費量 | 9.6 KW |
| 操作環境 | 23°C±3°C |
| 輸送機の送電 | 最大長さ:1000mm |
| 送信速度 | >500mm/秒 |
| トランスミッション方向 | シングル (左・右・左) |
| 送信モード | オンラインドライブ |
| 位置モード | オプティカル |
| 空気供給 | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| 電気制御 | ETONによる独立した研究開発 |
| モーション制御カード モジュール2セット | ETONによる独立した研究開発 |
| X,Y,Z軸 ドライブ方向 | 高級の磁気線形モーター + サーボモーター |
| 給餌システム | |
| 補給ステーション番号 | ダブルサイド:136PCS ((シングルサイド:68PCS) |
| 頭数 | ダブルサイド:136PCS ((シングルサイド:68PCS) |
| 食用方法 | 二重モーターのインテリジェント電気フィッダー |

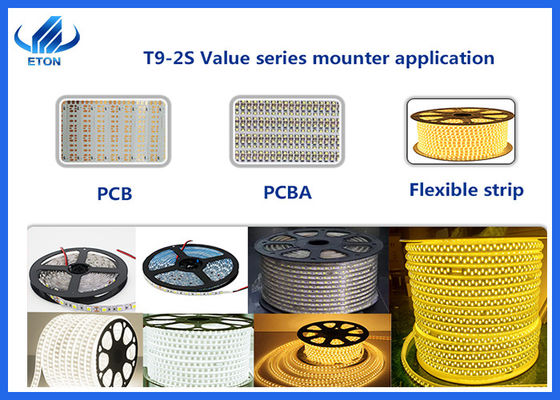

機械の適用
任意の長さの柔らかいライトストライプに適用される高速ピックと位置マシンです.
3.1 PCB サイズ: 250mm*任意の長さ
3.2 適用について
5m,10m,50m,100mまたは任意の長さの柔軟なライトストライプ,RGBをマウントすることができます.
SMTラインソリューション
