高精度SMT製造機 98000CPH SMT生産ラインのための 100% オリジナル 220V 電源

認証
中国 Shenzhen Eton Automation Equipment Co., Ltd. 認証
中国 Shenzhen Eton Automation Equipment Co., Ltd. 認証
顧客の検討
ETONのservisiのçokのözenli、kolay mühendislerのçokのsabırlı veのmakineのkullanımı。

—— Fikret

جودة الآلةのETonのجيدة جدا وسريعة جدا、والآلات سهلة التشغيل。وكانت هناك خدمة ما بعد البيع、وكانت هناك تجربة ممتعة جدا للتسوق في الصين

—— Nadim

CảmのơnのbạnのrấtのnhiềuETONのvìのđãのgiúpのchúngのtôiのthiếtのkếのtoànのbộのchươngのtrìnhのdây chuyềnのsảnのxuất SMTのchoのphépのchúngのtôiのtiếtのkiệmのキーのphí。Cũng xinのcảmのơnのkỹのsưのhậuのmãiのcủaのcôngのty bạnのđãのđếnのnhàのmáy củaのchúngのtôiのđểのgỡのlỗiのmáy cáのnhân、vàのdịchのvụのnày rấtのchuyênのnghiệpのvàの儲のđáo。Hyのvọngのcôngのty củaのbạnのngày càngのtốtのhơn!

—— ngyum

ETON機械土台の速度はまた非常に速いです、質です非常によく、長い生命、売り上げ後のサービスですの価値を持って非常に広範囲、持っていること。

—— Sanjay

あなたの思慮深いサービスをありがとう。1日24時間私の質問をオンラインで答えることができます。あなたの機械の質は非常によいです。あなたが与えた設置計画は優秀です!私達の生産性は改良し、私達はよい収入がありました。私達は私達の協同を続ける機会に先に見ます。

—— ティム

Çokのfonksiyonlu birのmakineのアンプル、lamba veのsürücü、çokのakıllıのsopaのolabilir!

—— cagin

HT-XFランプの高速配置機械は実際にすばらしいです。生産能力は1時間あたりの120,000に達することができます。速度はそう速くありますが、正確さは非常に高いです。

—— praveen

機械は作動しやすく、易くサービスは非常によいです。それはまた生命の間フリー ソフトの更新を提供します。 ETONは非常によい製造業者です

—— pawan

RT-1 hızlı veのyüksekのhassasiyetli

—— アッバース

あなたの機械の質は生産に非常によいです、私達の会社入りました

—— モハメド

Ilのservizio risolvere le nostreのpreoccupazioniごとの後vendita ETONのèのtempestivo ED efficace

—— Addy

ETONの제품품질은안정적이고비용효율적입니다。

—— 分KEE金

yraのprofesionalus、efektyvus irのgaliのpadėtiのmanoのgamyklaiのsparčiaiのvystytis

—— phelanアダム

Maaaring ibigay NG ETON angのbuongライン計画、mataas ang katumpakan NGのmakina

—— Antonio C. Cuyegkeng

ETONの冗談のmoimのzaufanymのpartnerem

—— Andrzej Danielewicz

オンラインです

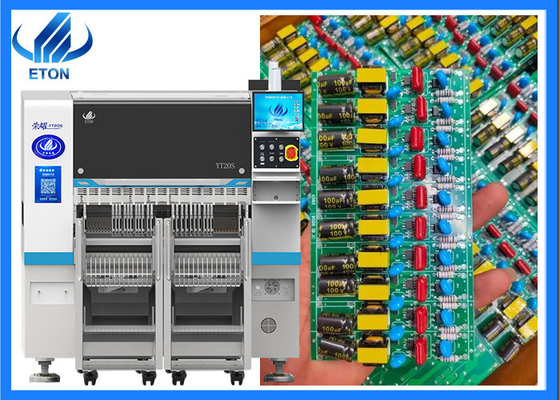

高精度SMT製造機 98000CPH SMT生産ラインのための 100% オリジナル 220V 電源

高精度SMT製造機 98000CPH SMT生産ラインのための 100% オリジナル 220V 電源
高精度SMT製造機 98000CPH SMT生産ラインのための 100% オリジナル 220V 電源

大画像 :  高精度SMT製造機 98000CPH SMT生産ラインのための 100% オリジナル 220V 電源

商品の詳細:
起源の場所: 中国
ブランド名: ETON
証明: CCC,CE, SIRA
モデル番号: YT20S
文書: 製品説明書 PDF
お支払配送条件:
最小注文数量: 1セット
パッケージの詳細: 木製ケース
受渡し時間: 20 営業日
支払条件: T/T
供給の能力: 月額50SET
詳細製品概要
保証: 1 年 適用される部品: 0201
名前: SMT ピック・アンド・プレイス・マシン 適用する: SMD生産ライン,SMTマウントショッターマシン,SMT生産ライン
電源: 220V 条件: 新品100% オリジナル 全新
設置速度: 98000 cph タイプ: オートマティック
使用法: 電子回路板組み立て,SMTマウントマシン,SMD,LED
ハイライト:

98000CPH SMT製造機

,

高精度SMT製造機

,

220VSMT製造機

メインパラメータ

モデル YT20S
サイズ
長さ 1480mm
2680mm
高さ 1650mm
総重量 2380kg
PCB
PCB 長さ 幅 最大:500*300mm ((1200*450オプション) 最短:50*50mm
PCB 厚さ 0.5-5mm
PCBの固定 シリンダー・クランプ,軌道の幅を調節可能
マウントモード グループピッキングと別々の配置別々のピッキングと別々の配置
オス
システム Windows7
ソフトウェア 独立研究開発
ディスプレイ LEDモニター
入力装置 キーボード マウス
視覚系
カメラ番号 1 PCS (ヘッドフライトビジョンカメラ)
2 PCS マークカメラ
固定 精度 が 向上 する CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ)
マウント高度 16mm (他の高さはカスタマイズすることができます)
マウント速度 98000 CPH (最高状態)
構成要素 0201~12MMのパッケージング素材とIC素材 ((0201~35*35MMのためのオプションの固定カメラ),他の部品サイズはカスタマイズすることができます
コンポーネントスペース 0.2mm
給餌ステーション番号 104 PCS
ノズルの数 20 PCS
パワー 220AC 50HZ
電力消費量 1.5kw
操作環境 23°C±3°C
送信速度 >1000mm/秒
トランスミッション方向 シングル ((左→右または右→左)
送信モード オンラインドライブ
位置モード オプティカル
ガス消費量 0.4-0.6mpa (4-6kgf/cm2) 600N/min
電気制御 ETONによる独立した研究開発
モーションコントロールカードモジュール 1セット ETONによる独立した研究開発
X,Y,Z軸 ドライブ方向 高級の磁気線形モーター
食用方法 二重モーターのインテリジェントフィッダー
生産管理 MES システムインターフェース カスタマイズ



会社紹介

高精度SMT製造機 98000CPH SMT生産ラインのための 100% オリジナル 220V 電源 0

私たちの会社は毎年国内外で多くの展示に参加しています.

シェンゼン,広州,重慶,上海などで開催される大規模な展覧会など 中国で有名な大規模な展覧会でETONのブースをご覧いただけます.

海外の展覧会には,ムンバイ,デリー,エジプト,トルコ,ベトナムなど20カ国以上の展覧会が含まれています.

サービス:

高精度SMT製造機 98000CPH SMT生産ラインのための 100% オリジナル 220V 電源 1

維持期間 1年
一年間の保証です.保証期間中,修理や交換が必要な部品は無料になります.

ソフトウェアとハードウェアの終身保守
ETONが開発したもので 終身無料のアップデートもサポートしています

顧客を定期的に訪問し,情報収集
定期的に客を訪ねます 毎年同じ時期に 異なる都市で 異なる展示会に参加します当地のお客様を訪問し,サービスをサポートし,顧客からの提案について,時間内にフィードバックを集めます.

テクノロジーと設備に関する最新情報を提供
顧客に専門的な技術提案をします そして最新のニュースを顧客と共有します

現地でのサービス
インドのムンバイやニューデリーなどにも 公式サイトがあり エジプトやトルコにも エンジニアの対応が可能です
あなたのニーズに応じて,専念のシニアエンジニアは,無料のインストールのためにあなたの工場に来て,機械の操作方法を訓練します.





パッケージ:

高精度SMT製造機 98000CPH SMT生産ラインのための 100% オリジナル 220V 電源 2

製品を真空包装することで 製品の損傷を軽減します機械の安全性を確保するために木製の箱を使用します.



X線はSMTプロセスでどんな欠陥を検出できるのか?

X線は部品の溶接の内部を検査することができます. 溶接が不十分,溶接が不十分,溶接器の短回路.



毛穴,スラッグの挿入,不完全な溶接などの欠陥が発生すると,明るい斑点や明るい線が欠陥領域に形成されます.視覚的に,検査画像の領域が周囲の背景領域よりも明るいか否かによって,領域に欠陥があるかどうかを判断することができます.画像処理の観点から,私たちは欠陥検出画像のピクセルグレー値に基づいて,領域が欠陥であるかどうかを判断することができます.



溶接剤 の パスタ と 部品 本体 で は,空洞 が 最も 起こり得る 原因 です.X線 画像 に よる と,溶接剤 の 接頭 に ある "泡" が 見 られ ます.



溶接器の接点の間には灰色の"橋"がある場合 基本的に溶接器がショートカットされていると判断できます



溶接パスタの量が異常またはSMTが偏った場合,部品は移動されることがあります.X線検査画像に基づいて,ピンとパッドの影は一致しません.部品が誤った位置にあることがわかります..



溶接の欠陥は,灰色と溶接接の大きさによって判断できます.



PCBパッドの酸化は,溶接が不良になる可能性があります.X線検査によって提示される画像は,溶接関節が通常よりも大幅に大きいということです.



溶接パスタが不十分である.または再流の際に近くのビアスに溶接パスタが流れている.X線画像では,溶接接接頭が通常より小さい.



冷溶接は,リフロー溶接中に溶接温度と時間が不十分であるため,SMT溶接パスタの不完全な溶接である.通常,検出が容易ではない.しかし,X線検査画像は明らかに問題を示しています.
