| 保証: | 1 年 | 適用される部品: | 0201~12MMのパッケージング素材とIC素材 ((0201~35*35MMのためのオプションの固定カメラ),他の部品サイズはカスタマイズすることができます |
|---|---|---|---|
| 名前: | SMT自動ピック・アンド・プレイス・マシン | 適用する: | LEDライト,電気製品,家電 |
| 電源: | 220V,50Hz | 条件: | 新しい |
| 製品名: | YT20S-II | 体重: | 2380kg |
| 設置速度: | 98000 cph | ||
| ハイライト: | 20頭SMT配置機械,家庭用電器の製造 SMT 配置機械,最良のSMT配置機械 |
||

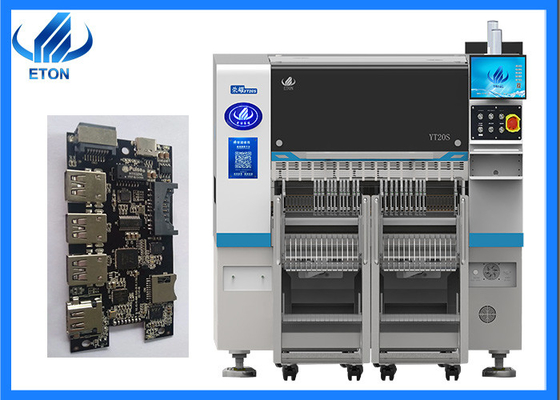

独立研究磁気線形モーター SMT 20pcsヘッド配置マシン

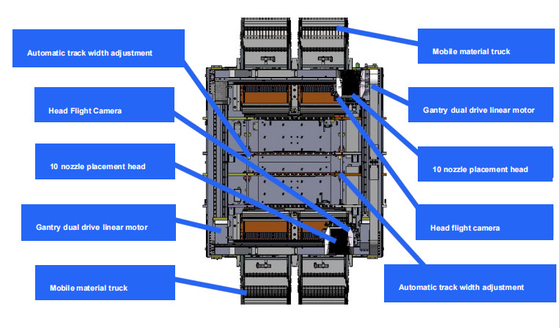

機械の主な特徴

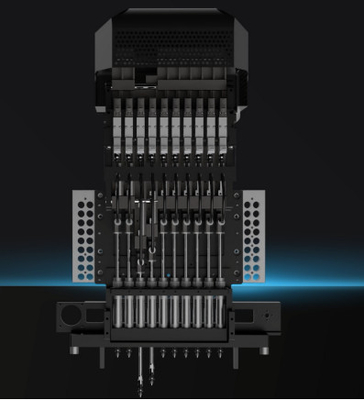

統合配置ヘッド
軽量,頭は統合的に形成され,Z軸の10セットは,非常に速度,精度,安定性を向上させるモジュール磁気線形モーターによって独立して制御されています
精密コーナーシステム
モジュラー型角システムにより,各部品の角度を独立して制御し,高精度な配置を保証します. 1頭あたり10個の吸入ノズル,中心距離は16mmです.
真空感知装置
各配置ヘッドは,機器の安定性と製品の信頼性を向上させる独立した検出機能を有する.
超高速の能力
高級磁気線形モーターと多機能モジュラーヘッドを採用し,従来の機械と比較して配置能力は25%増加し,最適な速度は98000CPHに達しています.
メインパラメータ
| モデル | YT20S |
| サイズ | |
| 長さ | 1480mm |
| 幅 | 2680mm |
| 高さ | 1650mm |
| 総重量 | 2380kg |
| PCB | |
| PCB 長さ 幅 | 最大:500*300mm ((1200*450オプション) 最短:50*50mm |
| PCB 厚さ | 0.5-5mm |
| PCBの固定 | シリンダー・クランプ,軌道の幅を調節可能 |
| マウントモード | グループピッキングと別々の配置別々のピッキングと別々の配置 |
| オス | |
| システム | Windows7 |
| ソフトウェア | 独立研究開発 |
| ディスプレイ | LEDモニター |
| 入力装置 | キーボード マウス |
| 視覚系 | |
| カメラ番号 | 1 PCS (ヘッドフライトビジョンカメラ) |
| 2 PCS マークカメラ | |
| 固定 精度 が 向上 する | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| マウント高度 | 16mm (他の高さはカスタマイズすることができます) |
| マウント速度 | 98000 CPH (最高状態) |
| 構成要素 | 0201~12MMのパッケージング素材とIC素材 ((0201~35*35MMのためのオプションの固定カメラ),他の部品サイズはカスタマイズすることができます |
| コンポーネントスペース | 0.2mm |
| 給餌ステーション番号 | 104 PCS |
| ノズルの数 | 20 PCS |
| パワー | 220AC 50HZ |
| 電力消費量 | 1.5kw |
| 操作環境 | 23°C±3°C |
| 送信速度 | >1000mm/秒 |
| トランスミッション方向 | シングル ((左→右または右→左) |
| 送信モード | オンラインドライブ |
| 位置モード | オプティカル |
| ガス消費量 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 電気制御 | ETONによる独立した研究開発 |
| モーションコントロールカードモジュール 1セット | ETONによる独立した研究開発 |
| X,Y,Z軸 ドライブ方向 | 高級の磁気線形モーター |
| 食用方法 | 二重モーターのインテリジェントフィッダー |
| 生産管理 MES システムインターフェース | カスタマイズ |
証明書
SMT機械の経験豊富なメーカーとして,我々は 9つの発明特許,112の実用特許,12ソフトウェアの著作権を含む,知的財産技術の数を取得生産と検査のための我々のR&D部門で獲得そしてCE,CCC,SIRAなどの海外証明書も取得しました.
パッケージ
ステップ1: ストレッチフィルムで包んで,機器が
ステップ2: 掃除用紙の包装と防湿袋を用意し,輸送中に機械を乾燥状態に保ち,湿気を防ぐ.
ステップ3: 輸送中に機械を損傷しないように,ストラップと三角形の木材を使って機械を固定します.
ステップ4: 輸出される各マシンには 耐久性のある輸出用木箱が装備され, 配送された製品の品質が保証されます.
送料 と 配送
通常はコンテナで貨物を港へ運び,目的地へ送ります.機械の運搬には陸上輸送や航空輸送も可能です.
サービス
維持期間 1年
保証期間中 修理や交換が必要な部品は 無料になります
ソフトウェアとハードウェアの終身保守
ETONが開発したもので 終身無料のアップデートもサポートしています
顧客を定期的に訪問し,情報収集
定期的に客を訪ねます 毎年同じ時期に 異なる都市で 異なる展覧会に参加します当地のお客様を訪問し,サービスをサポートし,顧客からの提案について,時間内にフィードバックを集めます.
テクノロジーと設備に関する最新情報を提供
顧客に専門的な技術提案をします そして最新のニュースを顧客と共有します
現地でのサービス
インドのムンバイやニューデリーなどにも 公式サイトがあり エジプトやトルコにも エンジニアの対応が可能です
あなたのニーズに応じて,専念のシニアエンジニアは,無料のインストールのためにあなたの工場に来て,機械の操作方法を訓練します.
よくある質問
Q: 海外での販売後サービスがありますか?
A: 我々は,外国で技術的サポートを提供することができます. あなたが技術的な問題がある場合は,私たちのエンジニアは,あなたにタイムリーなサポートを提供します.エンジニアエジプトの技術者など
Q: 訓練はどうですか?
A: 機械を買った後 工場にエンジニアを派遣できますし 工場にエンジニアを派遣します 機械の操作を訓練しますオンライントレーニングとビデオチュートリアル.
Q: 機械を使うのは難しいですか?
A: 機械は非常にスマートで操作が簡単です スマートフォンのように ソフトウェアも私たちの会社によって作られています
Q: 機械には品質証明書がありますか?
A: 我々は,CE,SIRA,CCC,ISOを"よく知られたブランド"と多くの技術特許として授与されたハイテク企業であり,LEDライト生産ラインプログラムで豊富な経験 (13年以上) を持っています.
