| 条件: | 新しい | 体重: | 2380kg |
|---|---|---|---|
| 設置速度: | 98000 cph | 使用: | スクド部品をPCBに固定する |
| ポイント: | オートマティック ピック アンド プレイス マシン | 給餌機: | 104pcs |
| PCB 厚さ: | 0.5〜5mm | 保証: | 1 年 |
| ハイライト: | SMT 高速マウター,1.2m 電動PCB組 SMTマウント,パーソナライズされた電気PCB組立 SMTマウンター |
||

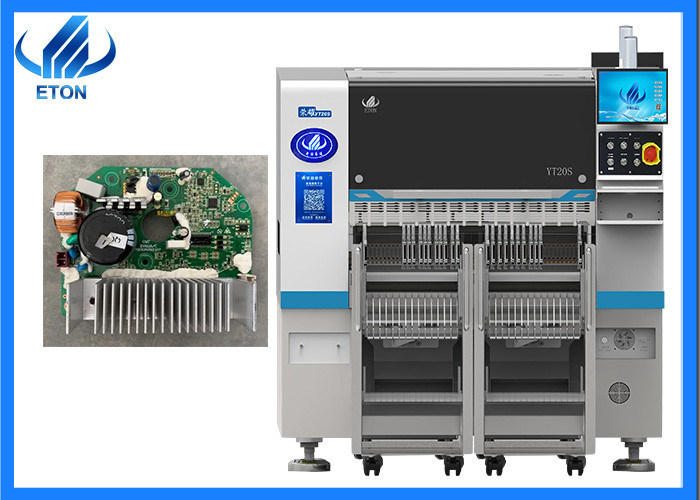

カスタマイズできる 1.2m電気PCB組立 SMT高速マウント

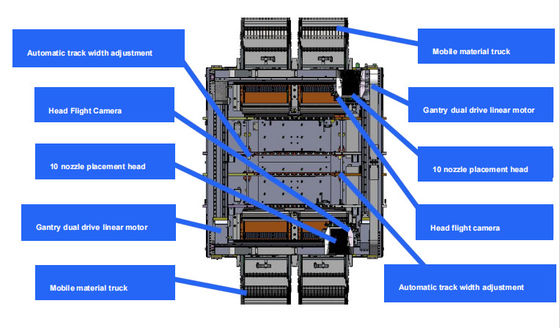

機械の主な特徴

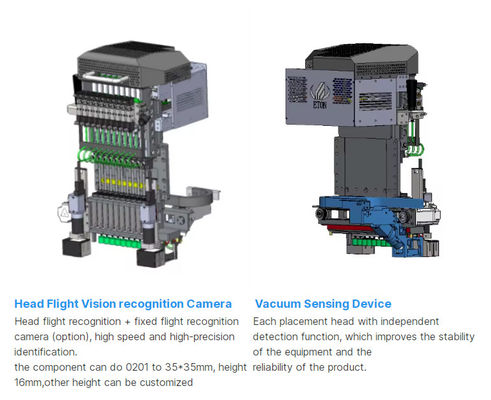

統合配置ヘッド
軽量,頭は統合的に形成され,Z軸の10セットは,非常に速度,精度,安定性を向上させるモジュール磁気線形モーターによって独立して制御されています
精密コーナーシステム
モジュラー型角システムにより,各部品の角度を独立して制御し,高精度な配置を保証します. 1頭あたり10個の吸入ノズル,中心距離は16mmです.
真空感知装置
各配置ヘッドは,機器の安定性と製品の信頼性を向上させる独立した検出機能を有する.
超高速の能力
高級磁気線形モーターと多機能モジュラーヘッドを採用し,従来の機械と比較して配置能力は25%増加し,最適な速度は98000CPHに達しています.
メインパラメータ
| モデル | YT20S |
| サイズ | |
| 長さ | 1480mm |
| 幅 | 2680mm |
| 高さ | 1650mm |
| 総重量 | 2380kg |
| PCB | |
| PCB 長さ 幅 | 最大:500*300mm ((1200*450オプション) 最短:50*50mm |
| PCB 厚さ | 0.5-5mm |
| PCBの固定 | シリンダー・クランプ,軌道の幅を調節可能 |
| マウントモード | グループピッキングと別々の配置別々のピッキングと別々の配置 |
| オス | |
| システム | Windows7 |
| ソフトウェア | 独立研究開発 |
| ディスプレイ | LEDモニター |
| 入力装置 | キーボード マウス |
| 視覚系 | |
| カメラ番号 | 1 PCS (ヘッドフライトビジョンカメラ) |
| 2 PCS マークカメラ | |
| 固定 精度 が 向上 する | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| マウント高度 | 16mm (他の高さはカスタマイズすることができます) |
| マウント速度 | 98000 CPH (最高状態) |
| 構成要素 | 0201~12MMのパッケージング素材とIC素材 ((0201~35*35MMのためのオプションの固定カメラ),他の部品サイズはカスタマイズすることができます |
| コンポーネントスペース | 0.2mm |
| 給餌ステーション番号 | 104 PCS |
| ノズルの数 | 20 PCS |
| パワー | 220AC 50HZ |
| 電力消費量 | 1.5kw |
| 操作環境 | 23°C±3°C |
| 送信速度 | >1000mm/秒 |
| トランスミッション方向 | シングル ((左→右または右→左) |
| 送信モード | オンラインドライブ |
| 位置モード | オプティカル |
| ガス消費量 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 電気制御 | ETONによる独立した研究開発 |
| モーションコントロールカードモジュール 1セット | ETONによる独立した研究開発 |
| X,Y,Z軸 ドライブ方向 | 高級の磁気線形モーター |
| 食用方法 | 二重モーターのインテリジェントフィッダー |
| 生産管理 MES システムインターフェース | カスタマイズ |
パッケージ
フィルムパックと泡綿で包装し,頑丈な木箱の中に真空袋をカバーします.
市場
私たちの製品は,韓国,インド,ベトナム,チュニジア,エジプト,トルコ,ロシア,ブラジルなどを含む30以上の国や地域に輸出されています.
スリヤ,ポリキャブ,FIEM,RK,GK,テクノ LED,CALCOM,ACK,ケンドル,ラングドン,ユニスターなど
SMTラインソリューション
サービス
私たちの優位性
SMTラインのソリューションを提供できます!
ピック&プレイスマシン/リフローオーブン/スタンシルプリンター/PCBコンベヤー/SPI/AOI.etc
1LEDランプ,DOB,レンズ,パネルライト,ダウンライト,ストリートライト,チューブ0.5m,1m ストライプライトなど
2海外のエンジニアを 無料の設置と訓練のために提供します
3.中国のSMT機械メーカートップブランド,ETONの従業員500人
