| 保証: | 1 年 | 適用される部品: | 0201~12MMのパッケージング素材とIC素材 ((0201~35*35MMのためのオプションの固定カメラ),他の部品サイズはカスタマイズすることができます |
|---|---|---|---|
| 名前: | SMT自動ピック・アンド・プレイス・マシン | 適用する: | LEDライト,電気製品,家電 |
| 電源: | 220V,50Hz | サイズ: | 1480*2680*1650MM |
| ポイント: | オートマティック ピック アンド プレイス マシン | 給餌機: | 104pcs |
| PCB 厚さ: | 0.5-5mm | ||
| ハイライト: | 20 頭 拾い 配置 機械,販売するSMTピック&プレイスマシン,スミット・ピック・アンド・プレイス・マシンのメーカー |
||

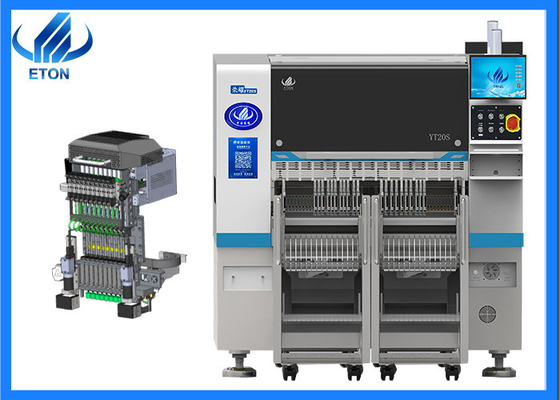

無料アップグレードソフトウェア 多機能20頭SMTピック&プレイスマシン
記述

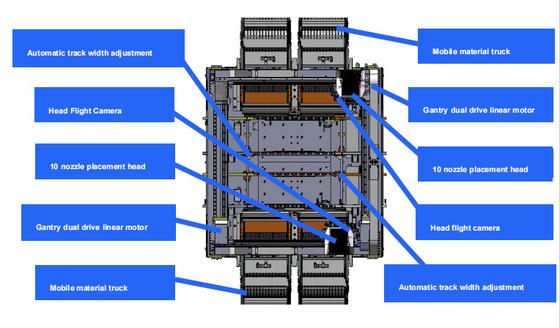

統合配置ヘッド
軽量,頭は統合的に形成され,Z軸の10セットは,非常に速度,精度,安定性を向上させるモジュール磁気線形モーターによって独立して制御されています
精密コーナーシステム
モジュラー型角システムにより,各部品の角度を独立して制御し,高精度な配置を保証します. 1頭あたり10個の吸入ノズル,中心距離は16mmです.
真空感知装置
各配置ヘッドは,機器の安定性と製品の信頼性を向上させる独立した検出機能を有する.
超高速の能力
高級磁気線形モーターと多機能モジュラーヘッドを採用し,従来の機械と比較して配置能力は25%増加し,最適な速度は98000CPHに達しています.
メインパラメータ
| モデル | YT20S |
| サイズ | |
| 長さ | 1480mm |
| 幅 | 2680mm |
| 高さ | 1650mm |
| 総重量 | 2380kg |
| PCB | |
| PCB 長さ 幅 | 最大:500*300mm ((1200*450オプション) 最短:50*50mm |
| PCB 厚さ | 0.5-5mm |
| PCBの固定 | シリンダー・クランプ,軌道の幅を調節可能 |
| マウントモード | グループピッキングと別々の配置別々のピッキングと別々の配置 |
| オス | |
| システム | Windows7 |
| ソフトウェア | 独立研究開発 |
| ディスプレイ | LEDモニター |
| 入力装置 | キーボード マウス |
| 視覚系 | |
| カメラ番号 | 1 PCS (ヘッドフライトビジョンカメラ) |
| 2 PCS マークカメラ | |
| 固定 精度 が 向上 する | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| マウント高度 | 16mm (他の高さはカスタマイズすることができます) |
| マウント速度 | 98000 CPH (最高状態) |
| 構成要素 | 0201~12MMのパッケージング素材とIC素材 ((0201~35*35MMのためのオプションの固定カメラ),他の部品サイズはカスタマイズすることができます |
| コンポーネントスペース | 0.2mm |
| 給餌ステーション番号 | 104 PCS |
| ノズルの数 | 20 PCS |
| パワー | 220AC 50HZ |
| 電力消費量 | 1.5kw |
| 操作環境 | 23°C±3°C |
| 送信速度 | >1000mm/秒 |
| トランスミッション方向 | シングル ((左→右または右→左) |
| 送信モード | オンラインドライブ |
| 位置モード | オプティカル |
| ガス消費量 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 電気制御 | ETONによる独立した研究開発 |
| モーションコントロールカードモジュール 1セット | ETONによる独立した研究開発 |
| X,Y,Z軸 ドライブ方向 | 高級の磁気線形モーター |
| 食用方法 | 二重モーターのインテリジェントフィッダー |
| 生産管理 MES システムインターフェース | カスタマイズ |

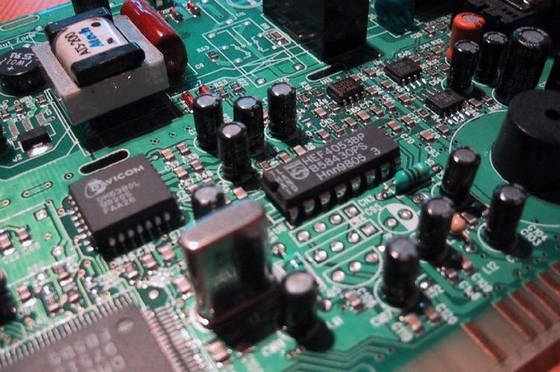

機械の適用
展覧 館
30以上の国や地域を乗組したSMTピックアンドプレイス機械の取引の経験豊富な会社として, Etonは,多くの海外の展覧会に参加しています,インド・ムンバイ展などインド・デリー展,エジプト展,トルコ展,パキスタンの展など,上海・ミュンヘン展チェンqing LED照明展など

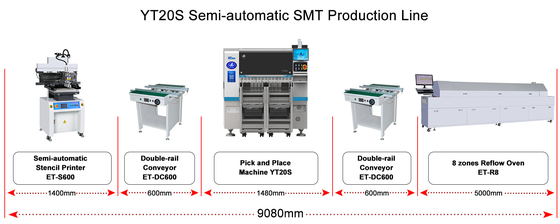

関連機器
スタンシルプリンター,コンベヤー,グリードディスペンサー,トランジション・リフロー・オーブンなど.
パッケージ
機械のパッケージについては,我々はそれをフィルムパックと泡綿に入れて, 防止するために,塵と水 機械を保護し,輸送中に機械の乾燥を維持する,指定された港まで輸送するために木製の箱を装備.
よくある質問
Q. あなたの機械の品質は?
A. SMT機械の経験豊富なメーカーとして,私たちは14の発明特許,135の実用特許,55のソフトウェア著作権を含む多くの知的財産技術を取得しました.生産と検査のための我々のR&D部門で獲得優れた製造業者として,我々の機械の高品質を保証します. 製造者は,このマシンを製造する.
Q. 機械は1日何時間稼働できるの?
A.機械は一日中働けるが,寿命が長くなるためには,1日1時間または2時間休むことを提案する.
Q. この機械は操作が簡単ですか?
A. そうです,私たちの機械は非常に知的で操作が簡単です,スマートフォンのように,またソフトウェアは私たちの会社によって作られています,私たちはそれをより知的で操作に友好的にする方法を知っています.
Q. どんなサービスを 提供できますか?
A について
1) 私たちはクライアントのために全線ソリューションを提供します.
