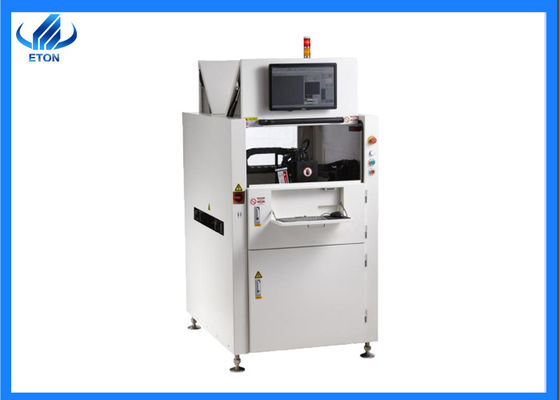

SPI 3D 溶接パスタ検査 SMT 生産ライン 50*50 - 1200 x 500 mm PCBA組立機械

3D溶接パスタ検査--ET-SPIDL1200

溶接パスタの検査は,電子部品の製造中に行われ,パスタが正しく塗装されたことを確認します.3Dイメージングは,溶接パスタのアライナメントとボリュームを測定するために使用される部品が永久接続される前に即座に修正措置をとることができる.

● プログラム可能な相変調プロファイル測定技術 (PSLM PMP): 特許特許,オリジナルのプログラム可能な構造格子には,ソフトウェアを使用して格子期間を設定できます.メカニカルドライブとトランスミッションの部品は削除されます.装置の精度と適用範囲を大幅に向上させ,機械的な磨きと保守コストを回避しますそしてSMT生産ラインで精密印刷溶接パスタの100%高精度三次元測定を達成.

● 独立開発された特許のある同期構造光技術により,溶接パスタの三次元検出における影効果の干渉が解決されます.RG二次元光源と組み合わせた,黒色,セラミックなどの高コントラストの基板を完璧に処理します.赤,青,緑色の光を使用して,色2D画像を提供できます.

● 高解像度画像処理システム: 高画素の5メガピクセル産業用CCDカメラは,高級レンズと組み合わせて,0201の溶接パスタの迅速かつ安定した検出をサポートします.13um のような様々な解像度も提供しています顧客の製品多様性と検出速度要件を満たすために,16umと20um;

● Fast Gerber の 輸入 プログラミング ソフトウェア で,業界 で 最も 速い 5 分 の プログラミング を 達成 できる.手動学習機能は,ゲルバーデータがないとき,ユーザーをプログラムしてテストすることを容易にする.;

●Z軸リアルタイムダイナミックプロファイリング:PSLM機能は,PCB曲線変化のリアルタイムダイナミック追跡を提供し,柔軟な回路板とPCBの曲線問題を完璧に解決します.

● 強力なプロセス統計分析機能 (SPC):リアルタイムSPC情報表示と,包括的で多様なSPCツールにより,ユーザーはリアルタイムで生産問題を監視し,不良の溶接ペスト印刷による欠陥を軽減することができます.操作者に強力な品質管理のサポートを提供し,ユーザが一目で確認できるようにします.

● 機器の繰り返しが<10% (6シグマ)

適用する

応用分野
家電の分野
電子製品
自動車用電子機器
航空宇宙産業
照明産業
