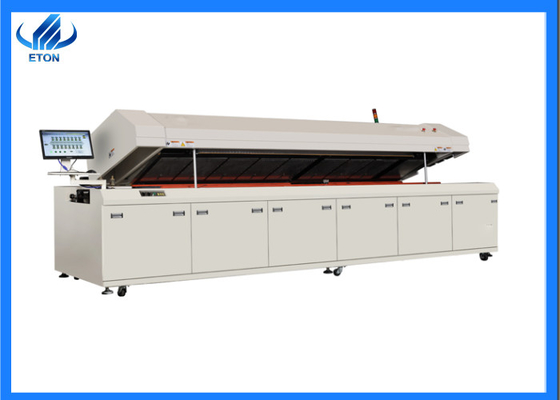

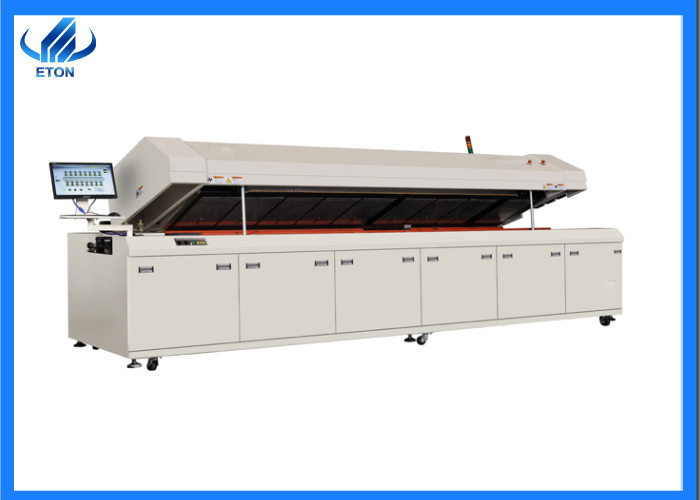

| 名前: | リフローはんだ炉 | サイズ: | L4800*1350*1450MM |
|---|---|---|---|
| 純重量: | 1600KG | PCBのサイズ: | 50～650mm |
| 証明: | ISO,CE ISO CCC IPC,UL,ROHS CE ISO | 電圧: | 380V、380V/三相 |
| 使用: | PCBはんだ付け、溶接、SMT PCBA生産用の自動搬送対流リフローオーブン、リフローはんだ付け、LEDはんだ付け | タイプ: | リフローはんだ、SMTリフローオーブンプロファイラー機 |
| 評価される使用率: | 100% | 流動: | 50/60Mhz |
| 保証: | 1 年 | 温度範囲: | 室温～300 |
| 熱する地帯: | 8ゾーン | 適用する: | PCBはんだ付け、SMT LED PCBリフローはんだ付け、SMT LED PCB溶接、LEDライト製造、SMTライン |
| ハイライト: | 自動真空回流溶接炉,真空SMTリフロー溶接機,リフローオーブンの自動SMTライン |
||
独特の高性能暖房システムで 長寿命
1世界一流の小型循環技術を用いて,全炉は独立したコミュニティに分かれています.PCB溶接の温度曲線は非常に高く,鉛のないプロセスで小さなスペースの窓を持つ部品の溶接に非常に適しています.
2独立した上部と下部暖房モジュール,独立した熱気循環,二重溶接ゾーンまたは3つの溶接ゾーン設定.
3各温度ゾーンにモジュール式設計,高温長軸熱気モーターと高熱ニッケルクロムヒートワイヤを採用.室温から恒温まで約20分かかります.
信頼性があり,スムーズなトランスミッションシステム
1.対称な二重溝ガイドレール,高温耐性,変形なし,熱吸収が小さい. 標準チェーン,ネットワークチェーン同期同速輸送,二重鉄道輸送システムまたは中央サポートシステムはオプションです..
2幅調整は3段階の同期幅調整構造を採用し,両端はガイドレールの熱膨張自動拡張装置を装備しています.ガイドレールの平行を効果的に確保するプレート,カードプレートの落下を防止します. 清掃は不要です. 調整も簡単です.
3自動燃料補給システム,自動燃料補給は,輸送速度と機械の状態に応じて,流れを調整することができます.
4. 自動幅調整システムは,閉ループPID制御を採用し,コンピュータ入力パラメータに従って,必要な幅に自動的に調整することができます, 0.2mmまでの精度.
5.UPS電源保護機能,突然の停電後,PCBが正常な出力を確保し,損傷を受けない.
安定した信頼性の高い電気制御システム
1制御システムはPLCを採用し,上部コンピュータは有名なブランドのコンピュータを採用し,オリジナルのWindows 7オペレーティングシステムと19インチLCDで安定して信頼性があります.
2柔軟なプロセスパラメータ制御と温度曲線テスト機能,中国語と英語操作インターフェースをいつでも切り替えることができます.
3.Wogoターミナルが使われています. すべての電気部品は輸入ブランドで,すべての信号線は遮蔽されています.
4. 温度モジュールは自動設定され,冷たい端は自動的に補償され,温度は±1°C以内に制御されます.
冷却と便利な流体回収システム
1. 強制冷却システムは,鉛のないプロセスを満たすために,二段階の強制冷却気温ゾーンを採用; 滑らかな冷却曲線,急激な変化なし,完全な熱交換,最大冷却速度は -5°C/S まで.
2.フルクス収集システム,長い時間,排気ガス排出を保持し,より環境保護.窒素炉によって分離されたガスは,窒素を節約するためにリサイクルすることができます.
| 暖房温度ゾーンの数 | 上の8つの小さなサイクル暖房エリア 下の8つの小さなサイクル暖房エリア | |
| 暖房モード | 平面回転型発電機の両側での加熱,圧力空気管,点から点までの周波数変換モーター熱交換,周波数変換モーター駆動 | |
| 熱帯の長さ | 3160MM | |
冷却ゾーンの数 | 2+1 (自然気冷却システム) | |
| 冷却ゾーンの長さ | 800MM | |
| トランスミッションベルト幅 | 650MM | |
| チェーンガイドレールの範囲を拡大 | 50×250mm | |
| PCBのサイズ | 50~350mm | |
| PCB の 制限 高さ | 25mm | |
| トランスミッション方向 | L→R (R→L) はオプションです |
適用:SMTライン ソリューション:LEDライト生産ライン
LED照明生産ライン
