| 名前: | リフローはんだ炉 | サイズ: | L4800*1350*1450MM |
|---|---|---|---|
| 純重量: | 1600KG | PCBのサイズ: | 50～650mm |
| 証明: | ISO,CE ISO CCC IPC,UL,ROHS CE ISO | 電圧: | 380V、380V/三相 |
| 使用: | PCBはんだ付け、溶接、SMT PCBA生産用の自動搬送対流リフローオーブン、リフローはんだ付け、LEDはんだ付け | タイプ: | リフローはんだ、SMTリフローオーブンプロファイラー機 |
| 評価される使用率: | 100% | 流動: | 50/60Mhz |
| 保証: | 1 年 | 温度範囲: | 室温～300 |
| 熱する地帯: | 8ゾーン | 適用する: | PCBはんだ付け、SMT LED PCBリフローはんだ付け、SMT LED PCB溶接、LEDライト製造、SMTライン |
| ハイライト: | BGA 修理 SMT リフローオーブン,高速SMTリフローオーブン,高安定性SMTリフローオーブン |
||
| 機械の技術パラメータ | |
| 暖房温度ゾーンの数 | 上の8つの小さなサイクル暖房エリア 下の8つの小さなサイクル暖房エリア |
| 暖房モード | 平面回転型発電機の両側での加熱,圧力空気管,点から点までの周波数変換モーター熱交換,周波数変換モーター駆動 |
| 熱帯の長さ | 3160MM |
|
冷却ゾーンの数
|
2+1 (自然気冷却システム) |
| 冷却ゾーンの長さ | 800MM |
| トランスミッションベルト幅 | 650MM |
| チェーンガイドレールの範囲を拡大 | 50×250mm |
| PCBのサイズ | 50~350mm |
| PCB の 制限 高さ | 25mm |
| トランスミッション方向 | L→R (R→L) はオプションです |
| 送信モード | メッシュベルト + チェーン + ガイド |
| 輸送ベルトの高さ | 900±20MM |
| PCB 輸送速度 | 0°1.8m/min |
| PCBの温度差偏差 | ±2°C |
| 温度制御の精度 | ±1-2°C (静的状態) |
| 温度制御範囲 | 室温~300°Cを設定できます |
| 適用される溶接器の種類 | 鉛のない溶接/鉛のある溶接 |
| 温度制御モード | PID+SSR |
| 使用された部品の種類 | CSP,BGA,μBGA,0201CHIP その他の単板/双板 |
| 停電防止 | UPS と 遅延 の 停止 |
| 電源 | 3Φ,380V,50HZ |
| 初期電源 | 68KW |
| 稼働力 | 16KW |
| 熱する時間 | 約20分 |
| サイズ |
L4800*1350*1450MM
|
| 純重量 | 1600kg |
| 温度曲線システム | 3チャネルオンライン曲線テスト 知的分析ソフトウェア 温度と速度を表示 |
| 体の色 | コンピュータ全体 白い |

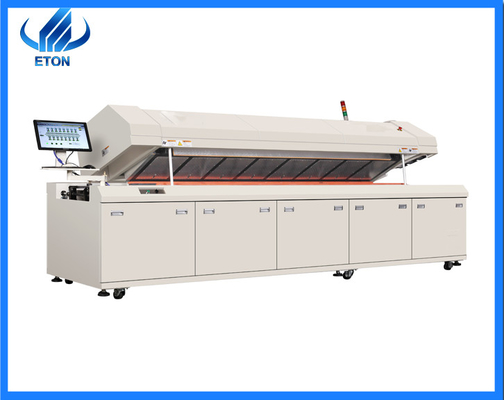

リフローオーブン - 機械の詳細
| 身体部分 | |
| 機体構造 |
最新の流通型の住宅設計で,工業用フラット・スルー・フレーム,2mm厚の鋼板を使用 シェルを作るために曲がり,ボディは下に6つの普遍的な車輪,および8つの足カップがあります 位置付けの開始位置 (調整可能な体位と高度) |
| 前ドアと後ドア構造 | すべての完全に閉じている磁石ハンドクラップを外す構造を最大限の操作と保守スペースを確保するために |
| オーバーオーブンボディのオープンモード | オーバーオーブンボディのオープンモード,ダブルシリンダージャック,ダブル機械棒自動ロック機能,安全で信頼性があります.それは2つのセクションに分かれています:加熱エリアと冷却エリア. |
| タンクの構造 | ステンレス鋼のエアプレートとステンレス鋼のエアノズル.内部タンクは,保護効果を高めるために,アメリカのシシル岩 (120KG/m3) で満たされています. |
| 上蓋を開けるモード | 二重シリンダー式ハッキング |
| 表面処理 | 高温のオーブンで焼く 美しい耐久性 |
| 暖房部分 | |
| 熱帯の数 | 上部8つの温度ゾーン,下部8つの温度ゾーン 独立温度制御,温度ゾーンを別々に開くことができます.開始力を減らすために加熱を分割することができます. |
| 隣接する温度ゾーンで温度差を引くことができます | 100°Cでは,最高レベルの鉛のないプロセスに対応できます. |
| 熱する時間 | 室温から温度均衡までの開始時間:約20分 |
| オーダーを温める | 中から両側へ 1 つずつ加熱すると エネルギーや時間の 3 分の 1 を節約できます両端の排気孔による熱損失が大きい場合 |
| PCB上の部品の高さを制限する | 25MM |
| 熱帯の長さ | 3160MM |
| 温度調整範囲 | 0°300°C |
| 熱帯の温度制御精度 | ±1-2°C (静的) |
| 基板の横向温度偏差 | ±2°C |
| ★ 温度上昇能力 | 3°C/S |
| ★ 空気管構造 | 熱圧の均一化,高熱補償効率 |
| 温度ゾーン独立のシャットダウン機能 | 各温度ゾーンがコンピュータPIDによって別々に制御され,ユーザーは温度ゾーンを選択的に熱することができます.上部と下部PCB板の温度差の形成を促す |
| 負荷なしから完全負荷 (または逆) までの熱均衡回復時間 |
√0.5秒 主な要因:コイル型ヒーター,棒型ヒーター,プレート型ヒーター 60秒以上かかる |
| ホットエアモーター | 高品質の高温耐性モーター,良い構造熱散,直接接続インペラー,速度モーター 2800RPM,十分な熱気流量を提供することができます |
| 暖房部品 | 熱線は台湾のタイチャンブランドを採用します 熱線は完全に空中に裸で,空気管の空気流が完全に接触します.熱慣性効果を減らすために最高の熱交換を生産する. |

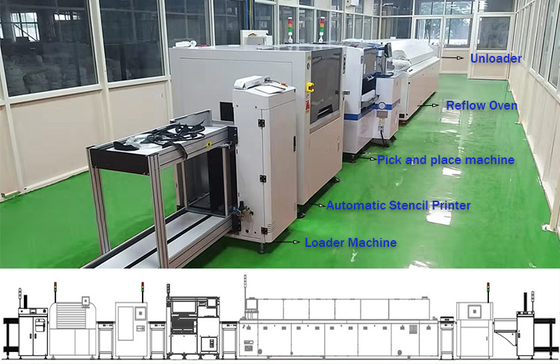

適用:SMTライン ソリューション:LEDライト生産ライン
LED照明生産ライン
