| 名前: | 自動スタンシルプリンター | サイズ: | 1100 ((L) X800 ((W) X1400 ((H) mm |
|---|---|---|---|
| ソフトウェア: | 独立研究開発 | 保証: | 1 年 |
| 体重: | 700Kg | 条件: | 新しい |
| 電源: | AC220V 50Hz | PCBのサイズ: | 最大:520*350mm 最小:50*50mm |
| PCB 厚さ: | 0.6-6mm | 印刷 の 精度: | ±0.025mm |
| ハイライト: | LED照明 自動溶接ペストプリンター,溶接ペーストプリンターSMT生産ライン,溶接ペストプリンタ PCB組立ライン |
||

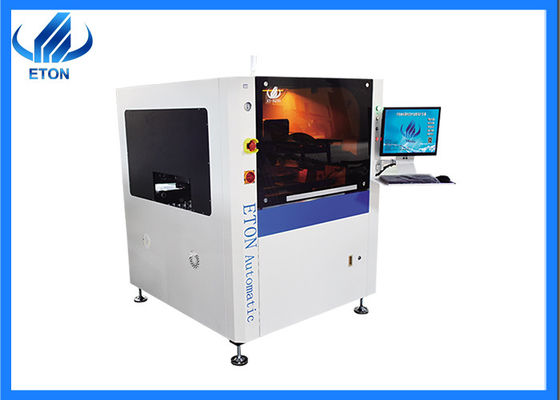

PCB自動ステンシルプリンタ 製造ラインのSmtライン
F についてSMT ステンシルプリンターの特徴
1.PCB 輸送と固定システム
1 PCBの負荷方向を自由に選択し,組み合わせることができます.
2 固まりを防ぐために,独創的に設計された内部ギアコンベアベルト.
3 プログラム可能な輸送速度制御により,PCBの停止がより正確にできます.
4 柔軟なサイドクランプとセグメンテッドサポートを採用して,PCBと鋼網の完全なバランスの取れた接触を確保するために,PCBを効果的にクランプします.
5 最適な設計のモジュール駆動構造は,プラットフォーム校正の安定性を効果的に向上させ,微調整下では超小型トランスミッションを実現します.機械がより高精度の印刷要件を満たすように構造はシンプルで信頼性があり,調整は便利で,異なる厚さのPCBボードのサポートPINの高度調整は迅速に実現できます.
1 弧形の橋形の吊り直結スクラッパー
2 鋼網の大きさは普遍的で,広く適用可能である.
3 断面固定鋼網枠
1 スクラッパーがよりスムーズに動くようにするために鋳造されたアルミのスクラッパービーム.
2 プログラム可能なサスペンション 自律調節式ステップモータードライバ 印刷頭
3 双面の二重スライダー位置付け型スライドレール構造は,印刷前と後の動作の正確性とスムーズさを保証します.
4 前面と後ろの圧力の要求と,引き上げと降ろしの安定性によって,溶接パスタの漏れを防ぐために,刃には一定の弾性のある固定設計があります圧縮機の圧力,リフティング速度,印刷速度,印刷範囲はすべてソフトウェアで調整されます. PCBの異なる要件を満たすために様々な脱模方法を提供します.顧客に良い印刷制御プラットフォームを提供.
5 スライドレール型スクレイパーシステム,運用安定性を向上させ,使用寿命を延長します.
6 完全閉ループのスクラパー圧力フィードバック装置は,スクラパー圧を常に監視し,印刷をより充実させています.
7 組み込みスケール 落ちない
1 学習しやすく,使いやすい操作インターフェース
2 人間と機械の対話機能が良さ
3 プログラムファイルを作成し,各ステップのプロンプトを含む教学およびナビゲーション機能を作成します.
4 操作日記,故障記録分析と診断,その他の機能で,中国語と英語の間の1つのキースイッチ.
1 X,Y軸は,両側からサーボモーターで駆動される高精度磨きボールスクリューを採用します.
2 極光器が内側に加えられ,異なる形状のマークは自動的に正確に把握され,上,下,同軸の三方向の均一光源は
スタンシルプリンタのパラメーター
| モデル | ET5235 | |
| スクリーンフレーム | 最大サイズ | 737mm |
| ミニサイズ | 470mm | |
| 厚さ | 25~40mm | |
| PCB サイズ | MAX:520*350mm MIN:50*50mm | |
| PCB 厚さ | 0.6~6mm | |
| PCB カーページ | <1% (最大PCB横切) | |
| 輸送高度 | 900±20mm | |
| 輸送方向 | 左から右 右から左 左から左 右から右 | |
| 輸送速度 | MAX 1200mm/s プログラム可能 | |
| PCBボードの位置 | 支援システム | マグネットピン/上下テーブル 手動で調整 |
| 固定装置 | 独創的な上部を平らにして サイドを固定する | |
| プリントヘッド | 2つの独立した直接接続モーター・ドライバー印刷頭 | |
| スキージー速度 | 6~300mm/秒 | |
| 圧縮機圧 | 0〜10kg/cm2 | |
| スキージーアングル | 55° (標準) | |
| スキージータイプ | 鉄鋼のスクラパー (標準),PVのスクラパー (オプション) | |
| ステンシル分離速度 | 0プログラム可能 | |
| 清掃システム | 乾燥,湿気,真空 (プログラム可能) | |
| テーブル調整範囲 | X:±5mm;Y:±5mm;Θ:±2° | |
| 印刷 の 精度 | ±0.025mm | |
| サイクルの時間 | ≤9s (印刷と清掃を除く) | |
| 製品変更 | <5分 | |
| 必要な空気 | 4.5〜6kg/cm2 | |
| 電源入力 | AC:220±10%,50/60HZ 1Φ 3KW | |
| 制御方法 | PC制御 | |
| サイズ | 1240 (L) *1450 (W) *1650 (H) | |
| 体重 | 約700kg | |
| PCB 転送 オーバーヘッド 高さ | 10mm | |
SMT 生産ラインソリューション:DOB 電球/パネルライト/ダウンライト/フロッドライト/ストリップライト/チューブライトなど
RFQ
Q: 品質保証はありますか?
品質を第一に 顧客を第一に 継続的な改善です
Q:SMT機械とは何か?
LEDランプのパッチを貼る装置です
Q: 機械の販売後のサービスが保証されているか?
私たちの機械は1年間の保証があり,定期的に利用のために顧客を訪問します.
Q: どうしたらいいですか?
A: 私たちはSMTマシンを提供します. 私たちは生産ラインのスキームなども提供することができます. プロの技術サポートとサービス.
Q: 配達日は何ですか?
A: 配送日は預金を受け取ってから約25-30日です.
Q: 支払い条件は?
A: 30%の預金と 70%の残高で出荷前に
Q:この機械は使いやすいですか?経験がない場合は,うまく操作することができますか?
A:はい,私たちの機械は簡単に使用するように設計されています. 通常,操作方法を知るのに1日かかります.
