| 名前: | 自動スタンシルプリンター | PCBのサイズ: | 最大:520*350mm 最小:50*50mm |
|---|---|---|---|
| 印刷 の 精度: | ±0.025mm | PCB 厚さ: | 0.6-6mm |
| サイズ: | 1100 ((L) X800 ((W) X1400 ((H) mm | ソフトウェア: | 独立研究開発 |
| 保証: | 1 年 | 体重: | 700Kg |
| 条件: | 新しい | 電源: | AC220V 50Hz |
| ハイライト: | 中国 シルクスクリーンスタンシルプリンター,スタンシルプリンターSMT生産ライン,スタンシルプリンターPCBA組立ライン |
||

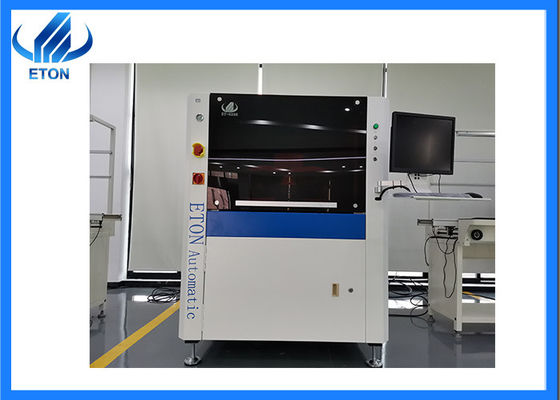

PCB自動ステンシルプリンタ 製造ラインのSmtライン
F についてSMT ステンシルプリンターの特徴
SMT自動スタンシルプリンター:
1 学習しやすく,使いやすい操作インターフェース
2 人間と機械の対話機能が良さ
3 プログラムファイルを作成し,各ステップのプロンプトを含む教学およびナビゲーション機能を作成します.
4 操作日記,故障記録分析と診断,その他の機能で,中国語と英語の間の1つのキースイッチ.
1 X,Y軸は,両側からサーボモーターで駆動される高精度磨きボールスクリューを採用します.
2 極光器が内側に加えられ,異なる形状のマークは自動的に正確に把握され,上,下,同軸の三方向の均一光源は
1.PCB 輸送と固定システム
1 PCBの負荷方向を自由に選択し,組み合わせることができます.
2 固まりを防ぐために,独創的に設計された内部ギアコンベアベルト.
3 プログラム可能な輸送速度制御により,PCBの停止がより正確にできます.
4 柔軟なサイドクランプとセグメンテッドサポートを採用して,PCBと鋼網の完全なバランスの取れた接触を確保するために,PCBを効果的にクランプします.
5 最適な設計のモジュール駆動構造は,プラットフォーム校正の安定性を効果的に向上させ,微調整下では超小型トランスミッションを実現します.機械がより高精度の印刷要件を満たすように構造はシンプルで信頼性があり,調整は便利で,異なる厚さのPCBボードのサポートPINの高度調整は迅速に実現できます.
スタンシルプリンタのパラメーター
| PCB サイズ | MAX:520*350mm MIN:50*50mm |
| PCB 厚さ | 0.6~6mm |
| PCB カーページ | <1% (最大PCB横切) |
| 輸送高度 | 900±20mm |
| 輸送方向 | 左から右 右から左 左から左 右から右 |
| 輸送速度 | MAX 1200mm/s プログラム可能 |
| プリントヘッド | 2つの独立した直接接続モーター・ドライバー印刷頭 |
| スキージー速度 | 6~300mm/秒 |
| 圧縮機圧 | 0〜10kg/cm2 |
| スキージーアングル | 55° (標準) |
| スキージータイプ | 鉄鋼のスクラパー (標準),PVのスクラパー (オプション) |
| ステンシル分離速度 | 0プログラム可能 |
| 清掃システム | 乾燥,湿気,真空 (プログラム可能) |
| テーブル調整範囲 | X:±5mm;Y:±5mm;Θ:±2° |
| 印刷 の 精度 | ±0.025mm |
| サイクルの時間 | ≤9s (印刷と清掃を除く) |
| 製品変更 | <5分 |
| 必要な空気 | 4.5〜6kg/cm2 |
| 電源入力 | AC:220±10%,50/60HZ 1Φ 3KW |
| 制御方法 | PC制御 |
| サイズ | 1240 (L) *1450 (W) *1650 (H) |
| 体重 | 約700kg |

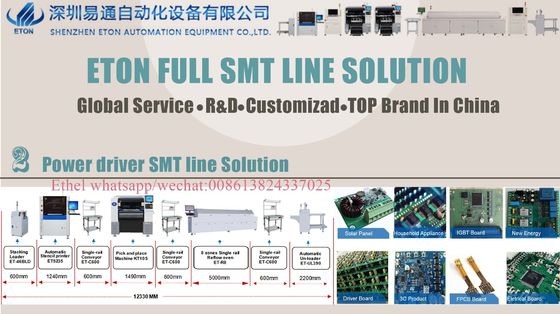

SMT生産ラインソリューション
ETONの顧客
輸出する30国と地域
韓国,トルコ,エジプト,インド,ロシア,アメリカ,ブラジル,チュニジア,ポーランド,リトアニア,南アフリカ,イラン,ベトナム,パキスタン,サウジアラビア,ウズベキスタン,ナイジェリア,ドイツなど
ETONグローバーサービス
フリーソフトウェアアップグレード: 生涯にわたって無料のソフトウェアアップグレードを提供しています
