| 名前: | SMT ピック・アンド・プレイス・マシン,SMT チップ・マウンター,SMT ノズル | 電源: | AC220V 50Hz |
|---|---|---|---|
| 保証: | 1 年 | サイズ: | 1490*2190*1650mm |
| 設置速度: | 48000CPH | マウント高度: | <16mm |
| 総重量: | 1850kg | 条件: | 100% オリジナル 新品 |
| 適用される部品: | 0402,0805,0603,1206、SOP | 適用する: | SMDの生産ライン、SMTの土台の射手機械、SMT機械のためのSMTの生産ライン、 |
| ハイライト: | 自動SMTマシンチップマウンタ,SMTラインピック&プレイスマシン,高速自動SMT機械 |
||
SMT ライン機械の詳細

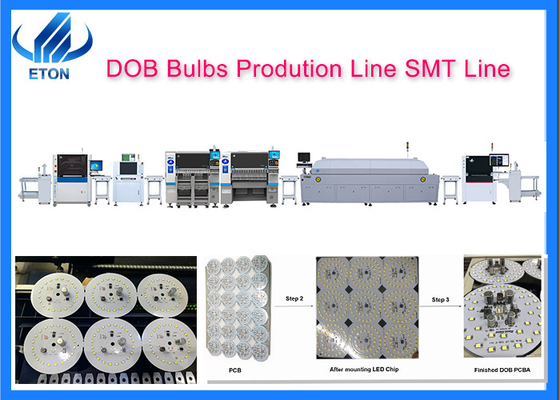

SMT LINE プロセス:
ストレッキングローダー
| モデル | ET-46BLD |
| サイズ | L600*W650*H1200 mm |
| 板の大きさ | 50*50~530*460mm |
| 乗組員 | 約10秒 |
| プロセスの高さ | 900 ± 20 mm |
| 流量方向 | L→R または R→L |
| 板の厚さ | ミニ0.6mm |
| ステップ距離 | 20mm または オーダーメイド |
| ボード容量 | カスタマイズ |
| 体重 | 400個 |
| 電力需要 | 200kg |
| 空気需要 | 0.4-0.6 Mpa 最大30L/min |
自動スタンシルプリンター
| モデル | ET-5235 |
|
PCB サイズ |
MAX:520*350mm MIN:50*50mm |
|
PCB 転送 オーバーヘッド 高さ |
10mm |
|
制御方法 |
PC制御 |
|
スキージー速度 |
6~300mm/秒 |
|
電源入力 |
AC:220±10%,50/60HZ 1Φ 3KW |
輸送機
| モデル | ET-C600 |
| 鉄筋構造,レールの長さ | L=600 mm |
| 幅調整範囲 | 50~350mm |
| PCBのサイズ | 500*350mm |
| トランスミッションの高さ | 920±20 |
| トランスミッション | 5MMの平面帯コンベア |
| スピード | 調節可能:0.5〜9m/min |
| モーター | 25Wのステップモーター"セット |
| コントロール | 産業用制御パネル |
| トランスミッション方向 | シングル (左 → 右) |
| 1つの制御部,2つのセンサー | |
ピック・アンド・プレイス・マシン
| モデル | KT10S |
| サイズ | |
| 長さ | 1490mm |
| 幅 | 2020mm |
| 高さ | 1650mm |
| 総重量 | 2080kg |
| PCB | |
| PCB 長さ 幅 | 最大:500*450mm ((1200*450オプション) 最短:50*50mm |
| PCB 厚さ | 0.5-5mm |
| PCBの固定 | シリンダー・クランプ,軌道の幅を調節可能 |
| マウントモード | グループピッキングと別々の配置別々のピッキングと別々の配置 |
| オス | |
| システム | Windows7 |
| ソフトウェア | 独立研究開発 |
| ディスプレイ | タッチスクリーンモニター |
| 入力装置 | キーボード マウス |
| 視覚系 | |
| カメラ番号 | 1 PCS (ヘッドフライトビジョンカメラ) |
| 1PCSマークカメラ | |
| 固定 精度 が 向上 する | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| マウント高度 | ¥16mm |
| マウント速度 | 48000 CPH (最高状態) |
| 構成要素 | LED,コンデンサ,レジスタ,形状の部品など |
| 構成要素 速度 | 0.2mm |
| 給餌ステーション番号 | 52 PCS (104 PCS パーソナライズ,IC トレイ/ノズルの変更オプション) |
| ノズルの数 | 10 PCS |
| パワー | 220AC 50HZ |
| 電力消費量 | 1.5kw |
| 操作環境 | 23°C±3°C |
| 送信速度 | >1000mm/秒 |
| トランスミッション方向 | シングル ((左→右または右→左) |
| 送信モード | オンラインドライブ |
| 位置モード | オプティカル |
| ガス消費量 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 電気制御 | ETONによる独立した研究開発 |
| モーションコントロールカードモジュール 1セット | ETONによる独立した研究開発 |
| X,Y,Z軸 ドライブ方向 | 高級の磁気線形モーター |
| 食用方法 | 二重モーターのインテリジェントフィッダー |
| 生産管理 MES システムインターフェース | カスタマイズ |
8 ゾーン リフローオーブン
| ポイント | ET-UL390 ローダー |
| サイズ | L2200*W920*H1200mm |
| フレーム | 特殊アルミプロファイルガイドレールと特殊千鳥型プラスチックチェーン |
| リフト | 120W台湾ブレーキモーター駆動は,ボールスクロールを使用して,マガジンアップとダウンをステップする |
| 構造 | パネウマティッククランプ構造 |
| 0.9M長プッシュプレートコンベア | 1セット |
| 最大PCBサイズ | L530*W390 |
| ターンオーバーボックス仕様 | (L) 535* (W) 460* (H) 565mm |
| 方向性 | 左から右 / 右から左 |
| リフト・プラットフォームのピッチ選択 | 10,20,30,40 |
| コントローラー | 三?? PLCプログラム可能なコントローラ |
| 閉じる機能 | オートマティック |
| 操作制御パネル | ディスプレイ制御 真の色タッチスクリーン |
| 電源 | 220V 50HZ |
| ガス源 | 0.4-0.6MPa |
| 全荷重の貯蔵板の番号 | 50個 |
| 電動制御箱 | 1セット |
オートマティック・アンロード
| ポイント | ET-UL390 ローダー |
| サイズ | L2200*W920*H1200mm |
| フレーム | 特殊アルミプロファイルガイドレールと特殊千鳥型プラスチックチェーン |
| リフト | 120W台湾ブレーキモーター駆動は,ボールスクロールを使用して,マガジンアップとダウンをステップする |
| 構造 | パネウマティッククランプ構造 |
| 0.9M長プッシュプレートコンベア | 1セット |
| 最大PCBサイズ | L530*W390 |
| ターンオーバーボックス仕様 | (L) 535* (W) 460* (H) 565mm |
| 方向性 | 左から右 / 右から左 |
| リフト・プラットフォームのピッチ選択 | 10,20,30,40 |
| コントローラー | 三?? PLCプログラム可能なコントローラ |
| 閉じる機能 | オートマティック |
| 操作制御パネル | ディスプレイ制御 真の色タッチスクリーン |
| 電源 | 220V 50HZ |
| ガス源 | 0.4-0.6MPa |
| 全荷重の貯蔵板の番号 | 50個 |
| 電動制御箱 | 1セット |
