| 名前: | 一突きおよび場所機械 | 最適速度: | 98000CPH |
|---|---|---|---|
| 総重量: | 2200Kg | カメラのNO: | 2 PCS (ヘッドフライトビジョンカメラ),4 PCS マークカメラ |
| 構成要素: | 0201~15*15MM 梱包材料 | 給水装置の番号: | 双面: 104PCS (単面:52PCS) |
| スピンドル: | 双面: 20PCS (単面:10PCS) | パワー: | 220AC 50HZ |
| 電力消費量: | 1.5kw | 空気消費量: | 0.4-0.6mpa (4-6kgf/cm2) 150L/min |
| ハイライト: | 1612 LEDストライプ製造機器,0201 LEDストライプ製造機器,ロール・トゥ・ロール・LED・ライト製造機 |
||

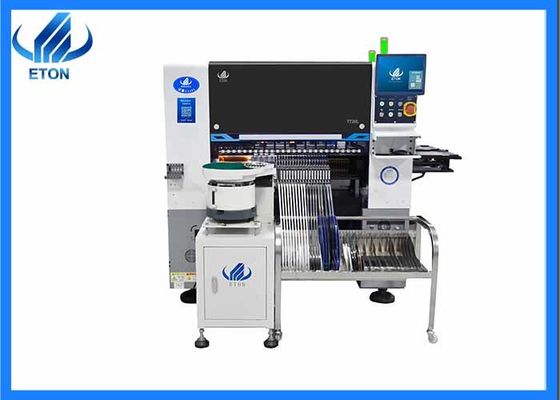

オートマティック・ピック・アンド・プレイス・マシーン smd・マウント・マシン
高級のロール・トゥ・ロール 高速のピック・アンド・プレイス・マシン 業界慣例を突破し 組み立て速度,精度,安定性を大幅に向上させる
最適速度:
98000CPH
図面の次元
| 長さ | 2240mm |
| 幅 | 2070mm |
| 高さ | 1650mm |
| 総重量 | 2200kg |
適用する
完全自動 SMT ライン ソリューション
特徴① 国際特許: 配置ヘッド
統合配置責任者
軽量で,頭部は統合的に形成されています. Z軸の10セットは,モジュール磁気線形によって独立して制御されています.
速度,精度,安定性を大幅に向上させる
精密なコーナーシステム
モジュラー型角システムにより,各部品の角度を独立して制御し,高精度な配置を保証します. 1頭あたり10個の吸入ノズル,中心距離は16mmです.
特徴② 柔軟性のある生産N
視力システム
統合された高速で精密な飛行認識カメラは,X軸とY軸の移動中に認識し,位置付け効率を再び向上させます.
◎真空感知装置
各配置モジュールは,機器の安定性と製品の信頼性を向上させる独立した検出機能を備えています.
超高速輸送能力
高級磁気線形モーターと多機能モジュラーヘッドを採用し,従来の機械と比較して配置能力は25%増加し,最適な速度は98000CPHに達しています.
2.技術パラメータ
| モデル | YT20L |
| サイズ | 2240mm*2070mm*1650mm |
| 総重量 | 2200kg |
| PCB 長さ 幅 | 250±10mm*任意の長さ (オプション) |
| PCB 厚さ | 0.1-0.5mm |
| PCBの固定 | シリンダーブランキング,真空吸着 |
| 固定レール | 2つのレール,2つのゲントリー |
| システム | Windows10 について |
| ソフトウェア | 独立研究開発 |
| オフライン・プログラミング | 入手可能 |
| 入力装置 | キーボード マウス |
| カメラ番号 | 2 PCS (ヘッドフライトビジョンカメラ) |
| 4 PCS マークカメラ | |
| 繰り返す 精度 | CHIP±0.03mm IC±0.025mm Cpk 1.33 (3σ) |
| マウント高度 | スタンダード: 16mm 特別設定: 10mm |
| マウント速度 | 98000 CPH (最高状態) |
| 構成要素 | 0201~15*15MM 梱包材料 |
| コンポーネントスペース | 0.2mm |
| 給餌ステーション番号 | 双面: 104PCS (単面:52PCS) |
| ノ スピンドル | 双面: 20PCS (単面:10PCS) |
| パワー | 220AC 50HZ |
| 電力消費量 | 1.5kw |
| 操作環境 | 23°C±3°C 45%~70%RH |
| トランスミッション方向 | シングル ((左→右または右→左) |
| 送信モード | オンラインドライブ |
| 位置モード | オプティカル |
| 空気消費量 | 0.4-0.6mpa (4-6kgf/cm2) 150L/min |
| 電気制御 | ETONによる独立した研究開発 |
| モーションコントロールカードモジュール 1セット | ETONによる独立した研究開発 |
| X,Y,Z軸 ドライブ方向 | 高級の磁気線形モーター |
| 餌のやり方 | 電動フィッダー |
| 生産管理 MES システムインターフェース | カスタマイズ |
